Такие разъемы получили широчайшее распространение не только в автотранспорте, но и в спецтехнике, судостроении и даже в стационарных установках, работающих на открытом воздухе. Ключевое отличие РГА от обычных бытовых или промышленных аналогов заключается именно в продуманной системе герметизации, которая обычно реализуется с помощью резиновых уплотнительных колец, устанавливаемых в местах соединения частей корпуса, а также специальной заливки компаундом задней части контактной группы. Это позволяет гарантировать степень защиты не ниже IP67, а в некоторых модификациях и IP68, что означает полную пыленепроницаемость и возможность кратковременного погружения под воду на глубину до одного метра.

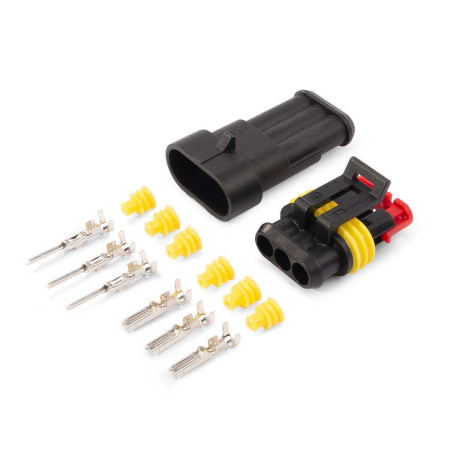

Конструктивно любой такой соединитель состоит из двух частей — вилки (штепсельной части) и розетки (ответной части), внутри которых размещены гнезда и штыри контактов. Корпус изготавливается из ударопрочного пластика, например стеклонаполненного полиамида, или из алюминиевых сплавов с анодным покрытием, которые обеспечивают не только механическую прочность, но и стойкость к коррозии.

Чтобы правильно выбрать модель, нужно в первую очередь ориентироваться на количество контактов и их номинальный ток, а также на способ монтажа и условия эксплуатации. В линейке РГА присутствуют варианты с числом контактов от двух до двенадцати и более, причем каждый контакт рассчитан на определенную силу тока — чаще всего это значения в диапазоне от 5 до 25 ампер при напряжении до 48 вольт постоянного тока, хотя встречаются модификации и на более высокие напряжения. Материал контактов, как правило, — это латунь или бронза с покрытием из серебра, никеля или золота, что влияет на переходное сопротивление и коррозионную стойкость. Для мощных цепей, где протекают большие токи, производители используют увеличенные диаметры штырей и усиливают прижимную силу в гнездах, чтобы избежать нагрева и потерь напряжения.

Принцип работы подобного соединителя невероятно прост и надежен: при стыковке вилки и розетки контакты входят в плотное зацепление друг с другом, обеспечивая непрерывную электрическую цепь, а внешняя резьбовая муфта или защелка фиксирует соединение, одновременно сжимая уплотнительное кольцо. Этот механизм называется байонетным или резьбовым замком, и он гарантирует, что соединение не разболтается от вибрации, а герметичность будет сохраняться на протяжении всего срока службы.

В некоторых сериях предусмотрена дополнительная защита от самоотвинчивания в виде стопорных шайб или специального покрытия резьбы, что особенно ценно для автомобильной техники, работающей в экстремальных условиях. Важно понимать, что качество уплотнения напрямую зависит от состояния резиновых колец и чистоты сопрягаемых поверхностей, поэтому перед каждым подключением стоит визуально проверять их на предмет загрязнений или механических повреждений. Также следует помнить, что многократные разъединения и соединения изнашивают как контактную группу, так и уплотнители, поэтому для ответственных узлов рекомендуется использовать изделия с увеличенным ресурсом циклирования.

Перейдем к классификации этих разъемов, которая проводится по нескольким основным признакам. По конструктивному исполнению различают прямые и угловые версии, где кабель выходит из корпуса под углом 90 градусов, что часто бывает необходимо в стесненных условиях монтажа под капотом или на приборной панели.

По способу крепления к поверхности выделяют модели с фланцем для болтового соединения и модели, в которых используется гайка для установки в отверстие панели. Немаловажный критерий — тип контактного зажима, который может быть винтовым, пружинным или обжимным; последний вариант считается наиболее надежным и обеспечивает минимальное переходное сопротивление, однако требует специализированного инструмента. В зависимости от области применения, РГА могут быть рассчитаны на работу в диапазоне температур от минус 40 до плюс 85 градусов Цельсия, а специальные версии с расширенным диапазоном способны выдерживать до 125 градусов тепла, что критично для расположения вблизи двигателя или выхлопной системы.

Отдельного внимания заслуживают стандарты, которым должны соответствовать эти изделия. В России основным нормативным документом является ГОСТ Р 52230-2004, регламентирующий общие технические требования к автомобильной низковольтной проводке, а также отраслевые стандарты ОСТ 37.003.014 и ТУ конкретных производителей.

Зарубежные аналоги ориентируются на стандарты SAE J2030 и ISO 15170, которые описывают методы испытаний на вибропрочность, термостойкость и защиту от проникновения влаги. При выборе модели стоит обращать внимание на наличие сертификатов соответствия этим документам, поскольку это гарантирует, что разъем прошел все необходимые испытания и его характеристики заявлены честно. К примеру, испытание на герметичность обычно проводится путем помещения собранного соединителя в воду под давлением или с помощью контроля утечки воздуха, и в паспорте качественного изделия обязательно указывается допустимое давление и время выдержки. Также импортные компоненты часто маркируются по стандарту DIN 72585, который устанавливает классификацию по климатическим и механическим нагрузкам, что удобно для сравнительной оценки разных брендов.

Теперь разберемся, как правильно использовать такие разъемы и подобрать подходящую модель для конкретной задачи. Первое, с чего следует начать, — это определение электрических параметров цепи: рабочих токов и напряжений, а также наличия импульсных помех.

Для цепей с высоким пусковым током, например для стартера или мощных фар, лучше брать соединители с запасом по номиналу, чтобы исключить нагрев. Затем измерьте наружный диаметр используемого кабеля и сечение жил, чтобы выбрать ответную часть с подходящим посадочным отверстием для уплотнительной втулки, иначе герметичность будет нарушена. Следующий шаг — оценка условий эксплуатации: будет ли разъем подвергаться воздействию дорожных реагентов, масел, топлива или ультрафиолета, поскольку для агрессивных сред выпускаются специальные варианты с повышенной химической стойкостью корпуса. Не стоит забывать и о механических нагрузках — если соединитель расположен в подвижных узлах, где возникают постоянные изгибы, лучше отдать предпочтение угловым моделям, которые снижают нагрузку на кабельный ввод.

Разновидности РГА между собой отличаются не только числом контактов, но и шагом их расположения, формой ключа для предотвращения неправильной стыковки, материалом уплотнений и типом блокировки. Так, резиновые уплотнители из нитрила (NBR) стойки к маслу, но уступают силиконовым в термостойкости, а уплотнения из фторкаучука (FKM) считаются универсальными, но и стоят дороже.

Что касается блокировки, резьбовое соединение обеспечивает более надежную фиксацию и большую силу сжатия уплотнителя по сравнению с защелкой, однако занимает больше времени на подключение и отключение. В некоторых сериях производители применяют систему двойного уплотнения, когда помимо основного кольца используется дополнительная манжета, что позволяет достичь степени защиты IP69K — это версия, выдерживающая высокотемпературную мойку высоким давлением. Разница может быть и в типе контактов: существуют варианты с паяным, обжимным и винтовым соединением провода с контактом, причем обжим считается наиболее предпочтительным для массового производства благодаря своей повторяемости и низкому переходному сопротивлению, если выполнен качественным инструментом.

Области применения этих соединителей чрезвычайно разнообразны. Помимо очевидного использования в легковых и грузовых автомобилях для подключения внешних световых приборов, датчиков, вентиляторов и блоков управления, они активно применяются в мотоциклах и квадроциклах, где вибрации особенно сильны, а также в аграрной технике, которая работает в полях с высокой запыленностью.

В судостроении находят применение влагозащищенные версии с корпусом из морской бронзы или нержавеющей стали, так как там требуется устойчивость к соленой воде. В железнодорожном транспорте такие разъемы используются в системах управления дверями и освещением, а в коммунальной технике — для подключения гидравлических клапанов и электрических насосов. Даже в стационарных установках, например в насосных станциях или уличных распределительных щитах, где необходима быстрая замена оборудования без обесточивания всей системы, РГА оказываются незаменимыми благодаря своей надежности и простоте обслуживания.

Практические советы по монтажу сводятся к нескольким важным правилам. Прежде всего, всегда используйте специальный обжимной инструмент, рассчитанный на конкретный тип контакта, так как попытки сжать гнездо плоскогубцами приводят к ослаблению соединения и нагреву.

Если же вы применяете пайку, то обязательно используйте припой с флюсом, который не вызывает коррозии, и изолируйте место пайки термоусадочной трубкой, чтобы защитить от влаги и механических повреждений. При прокладке кабеля старайтесь оставлять небольшой запас длины, чтобы разъем не испытывал натяжения, и фиксируйте жгут скобами или хомутами через каждые 20–30 сантиметров. Для наружной установки обязательно используйте защитный резиновый колпачок на неиспользуемой розетке, чтобы предотвратить попадание грязи в контакты. И, наконец, прежде чем окончательно затягивать резьбовое соединение, нанесите на резьбу небольшое количество силиконовой смазки — это облегчит последующее раскручивание и предохранит от закисания, особенно в регионах с холодным и влажным климатом.

При выборе конкретного типоразмера стоит обратиться к каталогам производителей, где указаны все габаритные и присоединительные размеры, а также электрические характеристики. Многие компании предлагают онлайн-сервисы для конфигурации разъема под ваши требования, что значительно упрощает подбор правильной модели.

Внимательно изучите информацию о рабочем диапазоне температур, номинальном напряжении и допустимой силе тока для каждого контакта, чтобы не ошибиться. Кроме того, не лишним будет ознакомиться с отзывами реальных пользователей, которые часто делятся опытом эксплуатации в тех или иных условиях, указывая на слабые места конкретных серий. Не стремитесь покупать самый дешевый вариант, поскольку экономия здесь оборачивается частой заменой из-за выхода из строя контактов или потери герметичности, что в итоге увеличивает общие затраты и трудозатраты на обслуживание. Лучше инвестировать в проверенный бренд, который предоставляет гарантию на свою продукцию и имеет техническую поддержку.
