Разновидности, сферы применения и тонкости выбора строительных гидравлических домкратов серии ПРОФИ
При выполнении монтажных, демонтажных или выравнивающих работ часто возникает задача перемещения или удержания массивных конструкций. Применение винтовых устройств нецелесообразно при нагрузке свыше 10 тонн, так как усилие на ручку возрастает пропорционально массе, а устойчивость падает при увеличении высоты подъема. В таких ситуациях применяются гидравлические подъемные узлы промышленного уровня.
Серия ПРОФИ ориентирована на работу в строительных, монтажных, мостовых и дорожно-ремонтных задачах, где требуются высокая нагрузочная способность, стабильность удержания груза и повторяемость результатов. Для правильного подбора модели следует учитывать технические характеристики, а также тип конструкции.
Выпускаются исполнения с низким, средним и увеличенным ходом штока. Модели с коротким штоком (до 16 мм) применяются для центровки плит, ригелей, опор. Рабочее давление не превышает 700 бар, что обусловлено стандартом ISO 10100 и обеспечивает совместимость с насосными станциями, как ручными, так и электрическими.
В случае с низкопрофильными сериями габарит по высоте не превышает 60 мм, что позволяет применять их в пространстве с ограниченным доступом. Наличие пружинного возврата или самовозврата зависит от модификации. Двустороннее действие встречается в устройствах, рассчитанных на интенсивные циклы подъема и опускания без вмешательства оператора.

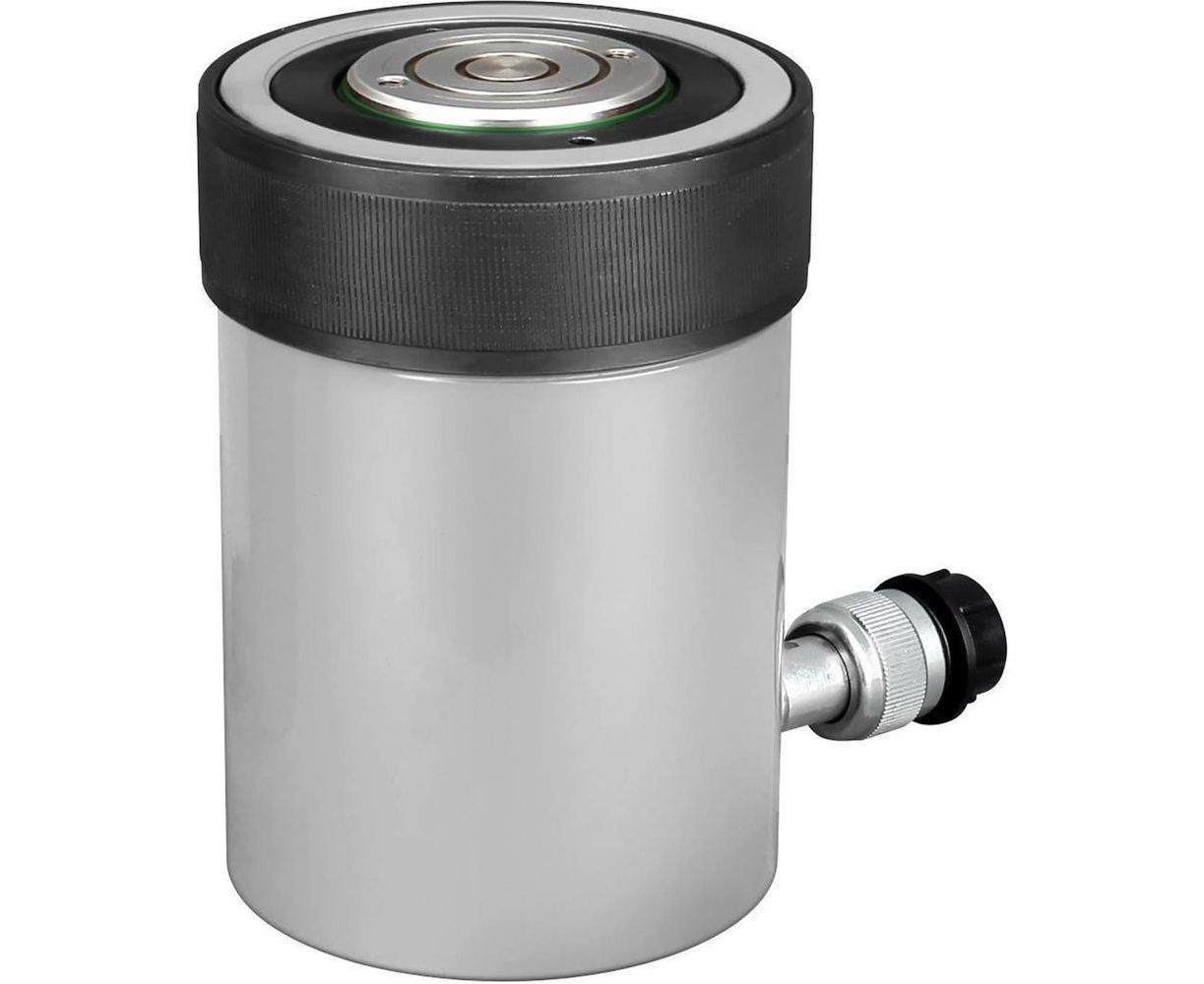

Корпус выполняется из легированной стали с закалкой рабочей поверхности, обеспечивая ресурс более 30 000 циклов. В зависимости от серии поверхность может быть фосфатирована либо никелирована.
Первый вариант дешевле, но менее устойчив к влаге и механическому истиранию. Во избежание перекоса шток снабжен направляющими кольцами и твердосплавной опорной чашкой. При подаче давления от насоса жидкость поступает в камеру под поршнем, создавая усилие по формуле F = P × A, где P — давление, A — площадь поперечного сечения поршня. При штоке диаметром 50 мм и давлении 630 бар усилие достигает 12,4 тс.
Сфера применения — укладка балок, фиксация опалубки, выставление колонн и временное поднятие железобетонных изделий. В случае с кузовным ремонтом используются малогабаритные модели до 10 тс с ходом до 100 мм.
Их особенность — компактность, наличие поворотных штуцеров, и возможность соединения с насосом гибким шлангом через быстросъемные муфты. Соединения герметизируются конусной посадкой или уплотнительными кольцами из NBR. Температурный диапазон работы от -20 до +70 °C допускает применение как на открытых площадках, так и в производственных помещениях.
Важно учитывать положение при эксплуатации. В вертикальном положении шток движется по оси корпуса, обеспечивая равномерную нагрузку. При отклонении более 5° ресурс снижается в 2–3 раза, а перегрузки по боковой поверхности приводят к задиру направляющих и заклиниванию.
В горизонтальном положении допускается только использование моделей с направляющими втулками удлиненной формы. В противном случае возможен изгиб, особенно при вылете более 75% от хода.
Домкраты серии ПРОФИ комплектуются резьбовыми штуцерами G1/4 либо М14×1,5, в зависимости от страны производства. Перед подключением к насосной станции требуется проверка резьбы и соответствие типу соединительной арматуры. В случае с ручными насосами важно согласовать объем жидкости и рабочее давление, чтобы обеспечить полный ход за допустимое количество качков.
Станции электрического типа допускают автоматическую подачу с контролем по манометру. При кратковременной работе допускается превышение паспортной нагрузки на 10%, но при этом требуется ограничить время подъема до 20 секунд.
Для подбора оборудования необходимо учитывать расчетную массу конструкции, число точек опоры, коэффициент запаса 1,25 и характеристики гидрораспределителя. Расчет производится по формуле N = (M × g × K) / n, где M — масса, g — ускорение свободного падения (9,81 м/с²), K — коэффициент запаса, n — количество точек приложения.
При массе плиты 15 т и использовании четырех точек, усилие на каждую должно составлять не менее 4,6 тс. Следует выбирать модель с паспортной нагрузкой не менее 5 тс с запасом по ходу не менее 10% от высоты подъема.
Конструкция штока влияет на устойчивость. Хромированный шток предпочтительнее, так как он устойчив к коррозии и меньше подвержен задирам. В вариантах с винтовым удлинителем увеличивается рабочая высота, но требуется корректная регулировка перед началом работы.
В устройствах с шарнирной пятой допустим наклон в пределах ±3°, что обеспечивает компенсацию перекоса при контакте с неровной поверхностью. Дополнительный комплект может включать проставки, башмаки, центрирующие вставки. Они необходимы при выравнивании опор под нагрузкой или при точной установке стальных листов.
В условиях работы на стройплощадке важна не только грузоподъемность, но и защита от загрязнений. Пыльники на штоке и клапан сброса давления предотвращают попадание абразива. В транспортном положении рекомендуется фиксировать устройство в вертикальной ориентации. При длительном хранении — смазка поверхности и закрытие отверстий заглушками. Шланги высокого давления должны иметь оплетку из стали, допустимое давление — от 1000 бар. Применение недопустимой арматуры приводит к разгерметизации и потере усилия.
В случае с выравниванием мостовых конструкций применяются синхронные системы на основе нескольких цилиндров, подключенных к распределителю с функцией регулировки подачи. Для минимизации неравномерности давления важно применять модули с одинаковым диаметром и ходом. Расхождение по усилию не должно превышать 5%, иначе возникает перекос.
При установке на стальные конструкции контактная поверхность покрывается резиновыми накладками или латунными кольцами. Это снижает риск деформации и увеличивает сцепление.
Вес устройства зависит от хода, диаметра и материала. Средняя масса модели на 20 тс с ходом 150 мм составляет 14 кг. Для переноса предусмотрена рукоятка или крепежные проушины. При использовании на высоте применяется крепление к каркасу через монтажную платформу.
В условиях ограниченного пространства предпочтительнее выбирать модели с плоским корпусом и боковым выходом соединений. При длине шланга более 2 м требуется проверка на падение давления. Это влияет на равномерность подачи и уменьшает полезное усилие.
Обслуживание включает замену уплотнительных колец, контроль объема масла, а также проверку целостности резьбовых элементов. Использование минерального масла типа И-40А или HLP-46 гарантирует стабильность давления при изменении температуры.
При увеличении вязкости скорость подъема уменьшается, поэтому в зимний период возможна замена на состав с индексом 32. Применение нештатных жидкостей приводит к разбуханию резины и выходу устройства из строя. Не допускается работа при утечке, механических повреждениях корпуса или перекосе штока.
