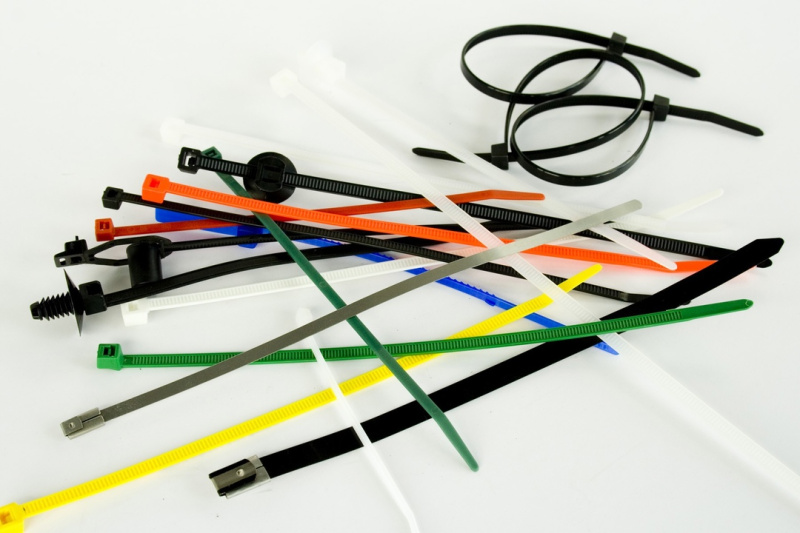

Разновидности стяжек для кабеля
Стяжки для фиксации проводов классифицируются по материалу, конструкции и условиям эксплуатации. Наибольшее распространение получили нейлоновые модели, выдерживающие нагрузки до 50 кг при ширине 4,5-9 мм. Они сохраняют прочность при температурах от -40°C до +85°C, что делает их универсальным решением для большинства задач.
Полипропиленовые аналоги отличаются повышенной гибкостью, но уступают в термостойкости — их предельный нагрев ограничен +60°C. В низкотемпературных условиях такие крепежи становятся хрупкими уже при -20°C. Их применяют внутри помещений, где нет риска механических повреждений.
Для агрессивных сред используют стяжки из PVDF (поливинилиденфторида), устойчивые к химическим реагентам и ультрафиолету. Они функционируют в диапазоне -30°C...+150°C, но из-за высокой стоимости их задействуют преимущественно в промышленности.
Металлические крепежи из нержавеющей стали марки AISI 304 или 316 актуальны при повышенных нагрузках. Диаметр обхвата достигает 200 мм, а разрушающее усилие — 250 кг. Такие изделия незаменимы при монтаже тяжелых кабельных жгутов на производственных линиях.
Самозатягивающиеся модели с храповым механизмом обеспечивают надежную фиксацию без люфта. Шаг зубцов составляет 0,5-1,2 мм, что позволяет точно регулировать усилие затяжки. В случае с многоразовыми стяжками применяют пластиковые защелки, выдерживающие до 50 циклов открывания.
Для маркировки проводов выпускают крепежи с интегрированной площадкой для надписей. Размер этикеточного поля — 15×40 мм, на него наносят информацию термотрансферным или лазерным способом. В электроустановках с высоким напряжением используют стяжки с токоразрядными шипами для отвода статики.
При выборе учитывают диаметр кабельного пучка — он должен составлять не более 60% от номинального размера стяжки. Для наружного монтажа подходят модели с UV-стабилизаторами, замедляющими разрушение полимера под солнцем. В пищевой промышленности применяют крепежи с антибактериальными добавками, соответствующие стандарту FDA.
Цветовые решения помогают визуально разделять линии: черные для силовых цепей, красные для аварийных систем, желто-зеленые для заземления. Длина варьируется от 60 до 600 мм, при этом рабочая нагрузка рассчитывается по формуле F=S×σ, где S — площадь сечения, σ — допустимое напряжение материала.
Для фиксации в перфорированных кабель-каналах выпускают стяжки с Т-образным основанием. Ширина монтажной платформы — 10-15 мм, что обеспечивает надежное крепление к DIN-рейкам. В взрывоопасных зонах используют искробезопасные варианты с силиконовыми вставками, предотвращающими трение.
При температурных деформациях проводов рекомендуют применять двойные замки, компенсирующие изменение диаметра жгута. В условиях вибрации эффективны модели с резиновыми прокладками, снижающими нагрузку на точку крепления. Для вертикальной прокладки кабеля подойдут стяжки с угловыми фиксаторами, исключающими сползание.
Сертифицированные изделия соответствуют ГОСТ Р МЭК 62275-2017, регламентирующему механическую прочность и термостойкость. При монтаже избегают перетяжки — усилие не должно превышать 20 Н·м для нейлона и 35 Н·м для металла. Проверку натяжения выполняют динамометрическим ключом с погрешностью не более 5%.
В телекоммуникационных шкафах востребованы миниатюрные стяжки шириной 2,5 мм, не создающие помех вентиляции. Для жгутов сложной формы выпускают гибкие крепежи с шарнирным соединением, позволяющим менять угол фиксации до 90°. В морозильных камерах используют специализированные серии с маркировкой «LT», сохраняющие эластичность при -60°C.
При работе с оптоволокном выбирают стяжки с гладкой внутренней поверхностью, исключающей микротрещины. Радиус изгиба кабеля в точке крепления должен быть не менее 5 диаметров. Для магистральных линий применяют усиленные модели с металлическим сердечником, распределяющим нагрузку по всей длине.
Скорость монтажа повышают инструментальные пистолеты с регулировкой натяжения и автоматическим обрезом хвостовика. Профессиональные модели развивают усилие до 300 Н, сокращая время фиксации до 0,3 сек. Для массовой укладки проводов удобны кассетные стяжки на 100-500 штук, совместимые с полуавтоматическими податчиками.
В труднодоступных местах используют крепежи с удлиненным хвостовиком и реверсивным замком. Их устанавливают без дополнительного инструмента, что ускоряет работы в стесненных условиях. Для временной фиксации подходят съемные варианты с размыкаемым механизмом, выдерживающие до 10 переустановок.
Срок службы качественных стяжек в умеренном климате превышает 10 лет. Деградация материала начинается после 5000 часов УФ-воздействия, что приводит к снижению прочности на 30%. В химически агрессивных средах ресурс сокращается до 2-3 лет даже у специализированных моделей.
При проектировании кабельных трасс расстояние между точками крепления определяют исходя из веса проводов. Для горизонтальных линий оно составляет 0,5-1,2 м, для вертикальных — 0,3-0,8 м. В зонах с повышенной вибрацией шаг уменьшают на 20%, добавляя демпфирующие прокладки.
Для монтажа в бетон и кирпич применяют дюбель-стяжки с распорным элементом из нейлона или металла. Глубина установки анкера — не менее 30 мм, диаметр сверла подбирают на 0,5 мм меньше номинала крепежа. В металлических конструкциях фиксацию выполняют саморезами с буром, исключающими предварительное сверление.
В местах пересечения кабелей используют разделительные перегородки, предотвращающие перетирание изоляции. Стяжки с интегрированными клипсами позволяют зафиксировать до 5 проводов без их перекручивания. В высоковольтных линиях обязательна установка диэлектрических шайб между крепежом и токоведущей жилой.
Сопротивление разрыву современных моделей достигает 800 Н при толщине 3 мм. Для точного подбора изучают техническую документацию, где указаны параметры: рабочая нагрузка, температурный диапазон, стойкость к химикатам. В сомнительных случаях проводят испытания образцов в реальных условиях эксплуатации.
Стяжки с магнитным основанием упрощают монтаж на стальных поверхностях без сверления. Сила сцепления варьируется от 2 до 15 кг в зависимости от размера магнитного элемента. Временные крепления на липучках выдерживают вес до 1 кг и позволяют оперативно менять конфигурацию трассы.
Для ответственных объектов выбирают крепежи с индивидуальной нумерацией и QR-кодами. Это упрощает идентификацию при плановых проверках. В системах автоматизации применяют стяжки с датчиками натяжения, передающими данные в SCADA-систему для мониторинга состояния кабелей.
При хранении избегают воздействия влаги и прямого солнечного света. Нейлон теряет 5% прочности за год при относительной влажности выше 70%. Металлические крепежи с цинковым покрытием требуют защиты от конденсата, провоцирующего коррозию. Оптимальные условия — сухое помещение с температурой +10°C...+25°C.
Соединение нескольких стяжек в цепь увеличивает допустимую нагрузку пропорционально количеству звеньев. Так, три крепежа диаметром 4 мм выдерживают вес 75 кг вместо стандартных 25 кг для одиночного элемента. Этот прием используют при прокладке магистральных линий с большим количеством проводов.
Для работы в стерильных зонах выпускают антистатические модели с поверхностным сопротивлением 10^6-10^9 Ом. Они предотвращают накопление заряда, опасного для чувствительной электроники. В рентгеновских аппаратах применяют стяжки с бариевыми добавками, не искажающими результаты диагностики.
Монтаж на высоте упрощают модели с зацепом для страховочного троса. Их устанавливают одной рукой, сокращая время работ на 30%. В подводных конструкциях используют крепежи из стеклонаполненного полиамида, устойчивые к давлению до 10 атм и соленой воде.
Точность геометрии трассы обеспечивают направляющие шаблоны с разметкой под стяжки. Их изготавливают из алюминия или композитов, что исключает деформацию при температурных перепадах. Для массовой укладки применяют пневматические инструменты с регулируемым моментом затяжки 0,1-5 Н·м.
Стяжки с флуоресцентным покрытием видимы в темноте на расстоянии до 50 м. Это снижает риск повреждения кабелей при аварийном ремонте. В зонах с электромагнитными помехами применяют экранированные крепежи с медной оплеткой, заземляемой через контактную площадку.
Современные стандарты DIN 73379 и ISO 9001 гарантируют стабильность параметров крепежей от партии к партии. Контроль качества включает тесты на растяжение, изгиб и старение в климатической камере. Результаты фиксируют в протоколах, доступных для проверки.
Гибридные стяжки сочетают пластиковую ленту с металлическим замком, увеличивая прочность на разрыв до 1200 Н. Их применяют в авиации и энергетике, где критична надежность фиксации. Для монтажа в агрессивных средах выпускают модели с тефлоновым покрытием, стойким к кислотам и щелочам.
Скоростной монтаж обеспечивают самоклеящиеся крепежи с акриловой основой. Время первичного схватывания — 5 минут, полная полимеризация наступает через 24 часа. Они выдерживают вес до 15 кг на отрыв, но требуют обезжиривания поверхности перед установкой.
В роботизированных линиях используют стяжки с RFID-метками для автоматического учета. Считывание данных происходит на расстоянии 1,5 м без прямой видимости. Это сокращает время инвентаризации кабельного хозяйства на крупных предприятиях.
При проектировании систем крепления учитывают коэффициент теплового расширения материала. Для стали он составляет 12×10^-6 1/°C, для нейлона — 80×10^-6 1/°C. Компенсирующие зазоры предотвращают повреждение трассы при сезонных перепадах температуры.
Многоуровневые стяжки с несколькими петлями распределяют нагрузку между кабелями разного диаметра. Шаг регулировки — 2-5 мм, что позволяет точно позиционировать каждый провод. В системах безопасности применяют модели с разрушаемым замком, сигнализирующим о несанкционированном доступе.
Для монтажа в грунт выпускают крепежи с антикоррозийным покрытием и дренажными канавками. Глубина залегания — не менее 0,8 м, что защищает от промерзания и механических повреждений. В сейсмоактивных зонах используют стяжки с демпферами, поглощающими колебания до 7 баллов.
Совместимость с различными поверхностями обеспечивают универсальные крепежи с комбинированным основанием. Оно включает и клейкий слой, и механические фиксаторы. Такое решение подходит для монтажа на неровные основания без предварительной подготовки.
Стяжки с интегрированным кабельным каналом объединяют фиксацию и защиту проводов. Ширина желоба — 8-25 мм, крышка фиксируется защелками с усилием 5-10 Н. Это упрощает обслуживание и модернизацию линий без полной разборки трассы.
При работе с высокочастотными кабелями выбирают диэлектрические крепежи с tan δ не более 0,02. Это минимизирует потери сигнала в точках фиксации. В радиопрозрачных конструкциях применяют стяжки из полиэфирэфиркетона, не экранирующие электромагнитные волны.
Точность позиционирования обеспечивают лазерные маркеры, наносящие разметку прямо на кабель. Отклонение не превышает 0,1 мм на метр длины, что критично для прецизионных систем. В условиях вибрации дополнительно устанавливают стопорные кольца, предотвращающие смещение крепежа.
Сертификация UL94 V-0 подтверждает самозатухание материала при возгорании. Такие стяжки не поддерживают горение более 10 секунд после удаления пламени. В тоннелях и метро это снижает риск распространения огня по кабельным трассам.
Монтаж в труднодоступных зонах упрощают гибкие крепежи с телескопической ручкой. Длина регулируется от 0,5 до 2 м, усилие затяжки передается через тросовый механизм. Это исключает необходимость использования лестниц и подъемников при работе на высоте.
Стяжки с антивандальной защитой имеют уникальную форму замка, требующую специнструмента для открытия. Время несанкционированного доступа увеличивается до 15 минут, что позволяет своевременно обнаружить вмешательство. В банковских и правительственных учреждениях это обязательное требование.
Для точного дозирования усилия применяют динамометрические головки с диапазоном 0,5-25 Н·м. Погрешность не превышает 3%, что исключает повреждение изоляции при перетяжке. В автоматизированных линиях момент закручивания контролируют сервоприводы с обратной связью.
