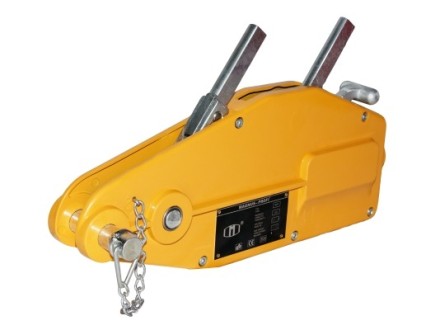

Ручные лебедки ПРОФИ

Основные элементы: металлический корпус, барабан, трос, приводная рукоятка, храповик, тормозная система. Корпус изготавливается из стального листа толщиной не менее 3 мм, защитное покрытие препятствует появлению коррозии. Масса большинства моделей варьируется от 4 до 18 кг.

Тяговое усилие зависит от диаметра и длины троса, а также передаточного отношения. У стандартной модели с передаточным числом 4:1 при рукоятке длиной 280 мм можно получить силу на тросе до 1130 Н.

Для обеспечения надежного зацепления применяется трос из оцинкованной стали с канатной конструкцией 6х19. Минимальный диаметр 4 мм, допустимая длина до 12 метров. Конец оснащается карабином с защелкой, допускается замена на рым-болт при вертикальных нагрузках.

Силовая часть устройства комплектуется барабаном, рассчитанным на намотку троса в 3–4 ряда. Это влияет на величину усилия: при увеличении слоев возрастает радиус намотки, и эффективность падает.

Для расчета необходимой тяги применяется формула: F = (m × g) / (η × i), где m — масса груза, g — ускорение свободного падения (9.81 м/с²), η — КПД передачи, i — передаточное число. У типичной модели КПД составляет около 0.7.

Ручные механизмы имеют два вида тормозов: автоматический и ручной. Автоматический стопор блокирует барабан при прекращении вращения рукоятки, срабатывает за счет пружинного храповика.

Ручной тип предусматривает блокировку зубчатым сектором. Храповый механизм имеет два положения — втягивание и свободный ход. Переключение осуществляется сдвигом рычага, зафиксированного стопором.

Корпус должен выдерживать нагрузку не менее чем в полтора раза превышающую номинальную. Согласно ГОСТ 30085-93, трос должен быть проверен на усилие разрыва не менее 3.8 кН при диаметре 4 мм. Рукоятка снабжается резиновой накладкой и фиксатором оси, длина выбирается исходя из требуемого усилия, не превышая при этом 350 мм, чтобы исключить перегрузку оператора.

Модели делятся на одноступенчатые и двухступенчатые. Первые предпочтительны при массе до 500 кг, вторые позволяют работать с нагрузками до 1200 кг. На корпусе обязательно указывается предельное усилие, заводской номер, дата выпуска и наименование производителя. Без этих обозначений использовать изделие нельзя. Прокручивание рукоятки вхолостую свидетельствует о неисправности тормозного сектора либо ослаблении фиксации на барабане.

Для правильного выбора модели необходимо определить массу груза и длину перемещения. Если необходимо тянуть объект массой 800 кг на 6 метров по горизонтали, потребуется устройство с усилием не менее 1200 Н. При этом нужно учитывать коэффициент трения между опорной поверхностью и грузом. На деревянных полозьях он составляет 0.4, на резиновых — до 0.6. Фактическое усилие умножается на этот коэффициент, что увеличивает нагрузку.

Устройства с червячной передачей менее распространены из-за сложности сборки и повышенного износа. Зато они обеспечивают самоторможение без дополнительных узлов. Такой тип подходит для подъема, но требует большей рукоятки и высокой силы на входе. Рабочий диапазон температур — от –20 до +40 °C, при более низких значениях увеличивается вязкость смазки, барабан вращается медленно.

Установка производится на устойчивую платформу с использованием болтов М8–М12. При монтаже на металлический профиль следует предусмотреть усиление в точке крепления. Расстояние от плоскости основания до оси барабана должно быть не менее 50 мм, иначе возможен перекос.

При закреплении вертикально трос должен выходить строго под прямым углом к основанию. Допустимое отклонение — не более 5°.

Работа начинается с фиксации груза и проверки состояния троса. Повреждение хотя бы одного прядевого узла — повод заменить весь канат. После зацепления карабина включается рабочий ход, барабан начинает втягивать трос. При намотке нельзя допускать образования петель или перекручивания. Один оборот должен укладываться строго в следующую канавку. Расстояние между витками регулируется направляющей планкой.

Нагрузка прикладывается плавно. В случае рывка может сработать автоматический тормоз и сорваться зубец храповика. После окончания перемещения включается режим свободного хода, и трос аккуратно разматывается. Хранить механизм допускается только в собранном виде, без нагрузки на трос. Смазка наносится один раз в 4 месяца, при работе во влажных условиях — чаще. Используется консистентная смазка с температурной стабильностью от –30 °C.

Модели с тросом 6 мм и длиной 10 м выдерживают усилие до 1900 Н. В таких устройствах барабан имеет диаметр не менее 60 мм. Для обеспечения плавного хода необходим равномерный намоточный механизм. При отсутствии направляющей канат может сбиваться в один край, что приводит к заеданию. Устранить такую проблему возможно только полной перемоткой с контролем натяжения.

В случае с перемещением оборудования по склону важно учесть угол наклона. При значении более 20° требуется дополнительно использовать блок-ролик, что уменьшает нагрузку. Блок крепится к неподвижной части конструкции, трос проходит через него и возвращается к креплению. Это удваивает рабочую длину и снижает силу на входе вдвое. Для крепления блока применяются рым-гайки и растяжки.

Рукоятка лебедки должна вращаться в одном направлении. Попытка крутить в обратную сторону может повредить зубчатый механизм. При заедании барабана применяется возвратно-поступательное движение с малым радиусом. Смещение не должно превышать 15° от оси. При выходе из строя тормоза его замена производится без демонтажа всего узла. Деталь фиксируется штифтом и заменяется на аналогичную с идентичным количеством зубьев.

Наибольшая эффективность достигается при правильном подборе параметров. Учитывается тип поверхности, вес перемещаемого объекта, углы направления, длина троса, тип передачи. Все эти данные влияют на срок службы.

При значительном износе каната допускается его замена, но только при соответствии прочностных характеристик установленным нормам. Минимальное усилие на разрыв — не менее трехкратного рабочего.

В случае длительной эксплуатации важно избегать перегрузок и перекосов. Если корпус деформирован, работу продолжать нельзя. Любое отклонение от штатной геометрии снижает надежность узлов.

После 100 часов работы желательно провести разборку и очистку внутренних элементов. Смазочные составы выбираются в зависимости от условий эксплуатации. Для сухих помещений достаточно литиевой, в условиях повышенной влажности — силиконовая.
