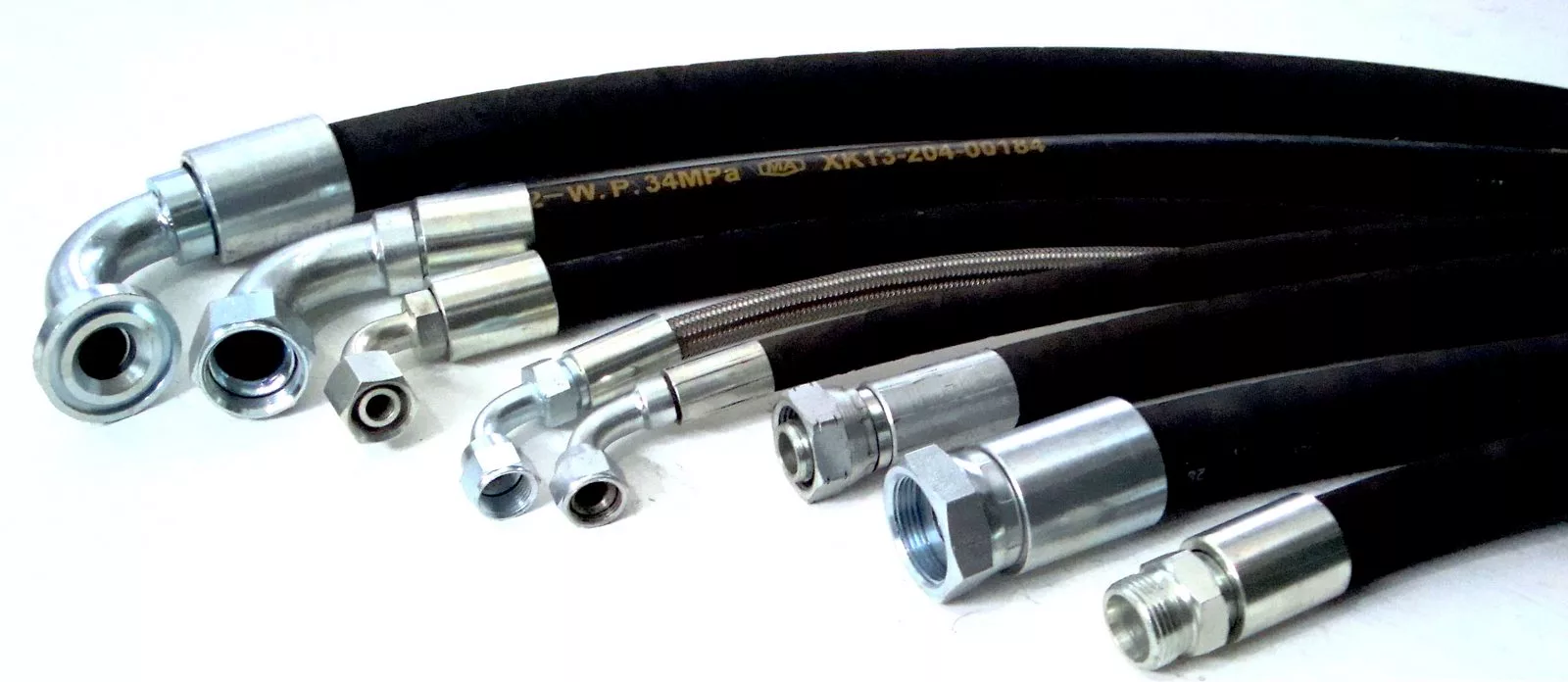

Рукава высокого давления серии РВД: стандарты, преимущества, как подобрать правильную модель

Серия РВД делится по слоям оплетки, материалу внутренней оболочки, типу наконечников и соответствию международным стандартам. Применение различных исполнений зависит от условий эксплуатации — от промышленной автоматики до буровых установок и дорожно-строительной техники.

Рукава с одной оплеткой нередко используются при рабочих давлениях до 225 бар. Конструкция двухоплеточных моделей рассчитана на более серьёзные нагрузки — от 280 до 400 бар.

Трехслойные и спиральные серии, изготовленные с применением навивки из стальной проволоки, работают на давлениях свыше 450 бар. На маркировке указывается кодовое обозначение типа армирования: 1SN, 2SN, 4SP, 4SH и другие. Так, вариант 4SP с четырёхслойной навивкой применяется в гидросистемах с пульсацией давления, характерной для карьерной техники.

Температурный диапазон резинотканевых рукавов колеблется от –40 до +100°C. При использовании фторполимерных или термопластичных вставок допускается эксплуатация до +135°C.

Пониженные температуры требуют применения специальных модификаций с морозостойкой наружной оболочкой, защищающей от растрескивания. При установке на технику в северных районах следует выбирать исполнение с индексом AR или LT, указывающим на устойчивость к холоду.

Для определения подходящей модели необходимо сверяться с каталогом производителей, где приведены характеристики по ISO 1436, SAE J517 и EN 853–857. В частности, стандарт EN 857 применяется к тонкостенным армированным рукавам, обладающим меньшим наружным диаметром при сохранении рабочих параметров. Это удобно в условиях плотной компоновки агрегатов, когда важен минимальный радиус изгиба.

Радиус изгиба — важный технический показатель. Если он будет превышен при установке, произойдёт нарушение структуры армирующих слоев, что снизит ресурс. Для рукава с двойной оплеткой DN 12 допустим минимальный изгиб 130 мм. При навивке четырёхслойной конструкции с таким же внутренним диаметром изгиб уже ограничивается 240 мм. Погрешности в монтаже и неправильный подбор длины приводят к преждевременному износу.

При транспортировке жидкостей с содержанием агрессивных присадок резиновая основа может подвергаться разрушению. Для нефтеэмульсий, гидравлических масел и фреоновых составов требуются прокладки из нитрил-бутадиенового каучука (NBR) или политетрафторэтилена (PTFE). Давление, указанное в паспорте, должно иметь запас не менее 1,5–2 раз от рабочего, чтобы исключить выход из строя при скачках.

Для расчета рабочего давления применяют формулу P = 2 * σ * δ / D, где σ — предел прочности материала, δ — толщина стенки, D — внутренний диаметр.

Армирующий слой изготавливают из оцинкованной стальной проволоки с пределом прочности 1700 МПа. Проволока навивается в противоположных направлениях, обеспечивая равномерное распределение нагрузки. Для гибкости применяется чередование шагов навивки. Рукава с текстильной арматурой выдерживают давление до 100 бар, но не используются при скачках давления. Их назначение — системы смазки, вентиляции или охлаждения.

Оболочка рукава должна быть стойкой к ультрафиолету, абразивному износу и воздействию нефтепродуктов. Классическая наружная резина состоит из смеси синтетических каучуков с добавлением сажи, улучшающей стойкость к истиранию. В маркировке может указываться тип покрытия: MSHA — устойчивое к пламени, RAL — для шахтных условий. При протягивании через металлические конструкции предпочтительна гофрированная оболочка, уменьшающая трение.

Опрессовка концов осуществляется с применением специализированных втулок и фитингов. Они подбираются по каталожным номерам и должны точно соответствовать внутреннему диаметру, чтобы исключить протечки. Распространено соединение по стандарту DIN 2353, где используется метрическая резьба и уплотнительное кольцо. Для тяжёлых условий применяются обжимные гайки с конусом 24°.

Монтажные работы требуют использования гидравлических прессов с усилием от 250 до 400 кН. Важно соблюдать допуски на длину обжатия — она указывается в техническом паспорте. При укладке следует избегать перекручивания и натяжения.

Радиальные усилия не должны превышать допустимые значения, указанные производителем. При сборке в ограниченном пространстве удобно использовать поворотные фитинги, позволяющие изменить направление подключения без перегибов.

Присоединительные элементы делятся на прямые, угловые и переходные. Выбор зависит от компоновки системы и размеров подключаемых резьб. Давление в фитинге не должно превышать номинальное значение самого рукава. Соединения типа JIC, BSP и ORFS выбираются в зависимости от оборудования. В случае буровых установок часто используется резьба NPT с высокой герметичностью.

Качество изделия определяется и способом опрессовки — при использовании запрессовки втулки без бурта обеспечивается надёжное соединение, но оно не подлежит повторному использованию.

Съёмные фитинги допускают повторную сборку, но требуют более точного подбора элементов. Промежуточные соединения требуют установки уплотнителей из маслобензостойкой резины с диапазоном рабочих температур от –25 до +120°C.

Ресурс изделия оценивается по количеству циклов давления. При лабораторных испытаниях изделие должно выдержать не менее 400 000 циклов без разгерметизации. Пульсации выше 20 Гц ускоряют износ, особенно в местах изгиба. Превышение угла изгиба более чем на 15% от нормы ведёт к деформации армирующего слоя. Оптимальное расположение — по дуге, без жёстких заломов.

Для транспортировки водно-гликолевых растворов выбирают специальные исполнения с внутренней вставкой из EPDM или FKM. Для систем с биоразлагаемыми маслами предпочтительна фторкаучуковая прокладка, устойчивая к окислению. При замене комплектующих необходимо сверяться с документацией машины, где указаны каталожные номера и параметры.

Рабочее давление маркируется цветовой полосой вдоль наружной поверхности: красная указывает на значение до 250 бар, жёлтая — до 400, синяя — выше 450 бар. Это позволяет ускорить визуальный контроль при замене. Допустимое превышение давления составляет не более 10% от паспортного значения при кратковременной нагрузке. При постоянной эксплуатации на границе диапазона рекомендуется перейти на модель с запасом прочности.
