Съемники стопорных колец
Конструкция стопорного кольца базируется на упругой деформации. Этот элемент устанавливается в канавки валов или корпусов, препятствуя смещению деталей вдоль оси.
Для его монтажа и последующего демонтажа требуется специализированный инструмент, создающий контролируемое усилие.
Принцип действия съемника заключается в передаче давления через рычажную систему на губки. Они входят в специальные отверстия на кольце, после чего сжатие или растяжение выполняется безопасно и предсказуемо.
Конструкция инструмента гарантирует равномерное распределение нагрузки, что предотвращает повреждение детали и ее самопроизвольный вылет.
Стандарты разделяют кольца на два основных типа — внешние и внутренние. Для внешних моделей применяют инструмент, сжимающий усики, что уменьшает диаметр изделия для снятия с вала.
Внутренние разновидности требуют растяжения, чтобы увеличить их диаметр для извлечения из корпуса. Механизмы также классифицируют по типу привода — ручные, гидравлические и пневматические, каждый из которых предназначен для конкретных условий работы.
Ручные съемники распространены наиболее широко. Их рычажная система обеспечивает достаточное усилие для колец диаметром до 200 миллиметров.
Губки такого инструмента производят из хромованадиевой стали с твердостью 45-50 HRC. Для профессионального использования подходят модели с трещоточным механизмом, фиксирующим положение губок после каждого движения.
Гидравлические и пневматические системы применяют для колец большого диаметра или при серийной работе. Они создают усилие до 5 кН, что позволяет работать с изделиями свыше 500 мм.
Подобное оборудование используют в редукторостроении и тяжелом машиностроении, где демонтаж обычным инструментом нецелесообразен.
Ключевым параметром выбора служит диаметр кольца. Каждый инструмент рассчитан на определенный диапазон, скажем, 10-50 мм или 50-120 мм.
Использование съемника за пределами этих значений приводит к поломке губок или соскальзыванию с усиков. Другой значимый критерий — конфигурация наконечников, которые бывают прямыми или загнутыми под углом 90 градусов.
Прямые губки предназначены для работы в свободном пространстве, где кольцо доступно с торца. Загнутые модификации необходимы при ограниченном доступе, когда элемент расположен в углублении.
Наконечники должны плотно входить в монтажные отверстия без люфта, иначе возрастет риск их деформации.
Перед началом работ визуально определите тип стопорного элемента. Убедитесь, что губки инструмента соответствуют размеру и форме отверстий на кольце.
При установке наконечников располагайте их параллельно плоскости детали, чтобы избежать перекоса. Проворачивайте рукоятки плавно, контролируя равномерность сжатия или растяжения.
После демонтажа очистите инструмент от technologicalческой грязи и смажьте трущиеся части. Храните съемники в сухом месте, предохраняя от коррозии.
Периодически проверяйте состояние губок на предмет сколов и износа, так как поврежденные наконечники не гарантируют надежного захвата.
Область применения этих приспособлений охватывает ремонт автомобильных трансмиссий, электродвигателей, подшипниковых узлов. В быту они востребованы для обслуживания велосипедных втулок, электроинструмента, различной техники с вращающимися узлами.
Правильно подобранный инструмент значительно ускоряет разборку и сборку механизмов.

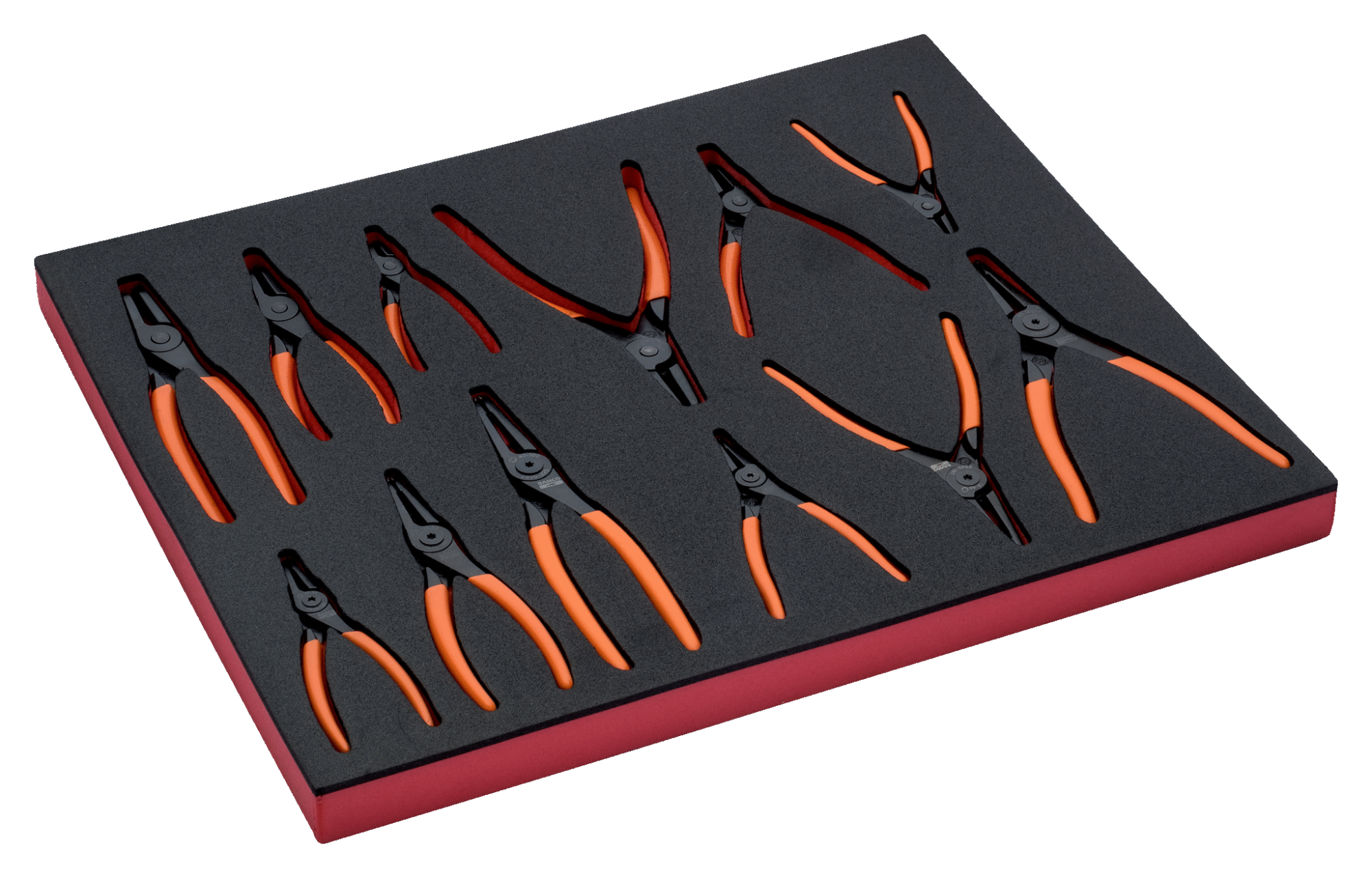

Для постоянной работы в условиях сервиса выбирайте наборы съемников, охватывающие широкий спектр размеров. Они обычно включают сменные головки и универсальные рукоятки.
Разница в цене между отдельными инструментами и комплектом часто оказывается незначительной, а функциональность набора выше.
Качество стали определяет долговечность изделия. Инструментальная сталь с содержанием хрома и ванадия выдерживает значительные циклические нагрузки.
Дешевые аналоги из углеродистой стали быстро теряют твердость, их губки деформируются после нескольких применений.
При работе с тугими кольцами избегайте увеличения рычага путем наращивания рукояток. Это создает критические нагрузки, ведущие к поломке инструмента.
Для подобных задач изначально подбирайте механизм с гидравлическим усилителем. Соблюдение этих правил обеспечит долгий срок службы как съемника, так и демонтируемых деталей.
Конструкция профессиональных моделей часто включает предохранитель, предотвращающий случайное соскальзывание губок. Эта деталь особенно полезна при работе с кольцами под напряжением.
Дополнительная опция — поворотная головка, позволяющая менять угол приложения усилия без переустановки наконечников.
Размер монтажных отверстий на кольцах регламентируется стандартами DIN 471 и DIN 472. Для внешних типов диаметром 20 мм отверстия составляют 2,5 мм, а для 50 мм — уже 4 мм.
Соответствие этим нормам гарантирует совместимость с губками стандартного инструмента.
Толщина колец варьируется от 0,8 мм для малых диаметров до 3-4 мм для крупных. Этот параметр влияет на требуемое усилие демонтажа.
Инструмент должен создавать достаточный запас прочности, чтобы не повредить сам элемент при работе. Расчетное усилие для съемника определяют по формуле F = (E * S * Δd) / d, где E — модуль упругости материала, S — площадь сечения, Δd — необходимая деформация, d — начальный диаметр.
В автомобильной промышленности применяют кольца с цилиндрической наружной поверхностью, фиксирующие подшипники в коробках передач. Их демонтаж требует особой точности, так как повреждение канавки приводит к выходу узла из строя.
В электромоторах эти элементы удерживают обмотки ротора, работая в условиях вибрации и нагрева.
Для алюминиевых корпусов критически важен контроль усилия. Превышение допустимой нагрузки ведет к повреждению посадочной канавки.
В подобных ситуациях рекомендуют использовать динамометрические съемники с ограничением передаваемого усилия.
Современные комплекты включают до 15 сменных наконечников, перекрывающих диаметры от 5 до 150 мм. Универсальные рукоятки оснащают резиновыми накладками для комфортной работы.
Храповой механизм продвинутых моделей позволяет работать в стесненных условиях, где полный оборот ручки невозможен.
Износ губок проявляется в зазоре между ними в сомкнутом состоянии. Превышение зазора в 0,1 мм служит сигналом к замене наконечников.
Использование изношенного инструмента увеличивает риск травматизма, так как он может соскочить с усиков кольца под нагрузкой.
Эргономика рукояток влияет на производительность труда. Съемники с рифлеными пластиковыми ручками диаметром 25-30 мм обеспечивают надежный хват.
Слишком тонкие рукоятки диаметром менее 15 мм вызывают дискомфорт при значительном усилии.
Радиус закругления наконечников должен соответствовать радиусу отверстий в кольце. Стандартные значения составляют 0,5 мм для мелких деталей и 1,0-1,5 мм для крупных.
Несовпадение радиусов ведет к концентрации напряжений и смятию кромок.
При хранении инструмента губки следует смазывать консервационной смазкой. Это предотвращает коррозию рабочих поверхностей в условиях повышенной влажности.
Перед применением излишки смазки удаляют, чтобы она не попадала в узлы механизмов.
