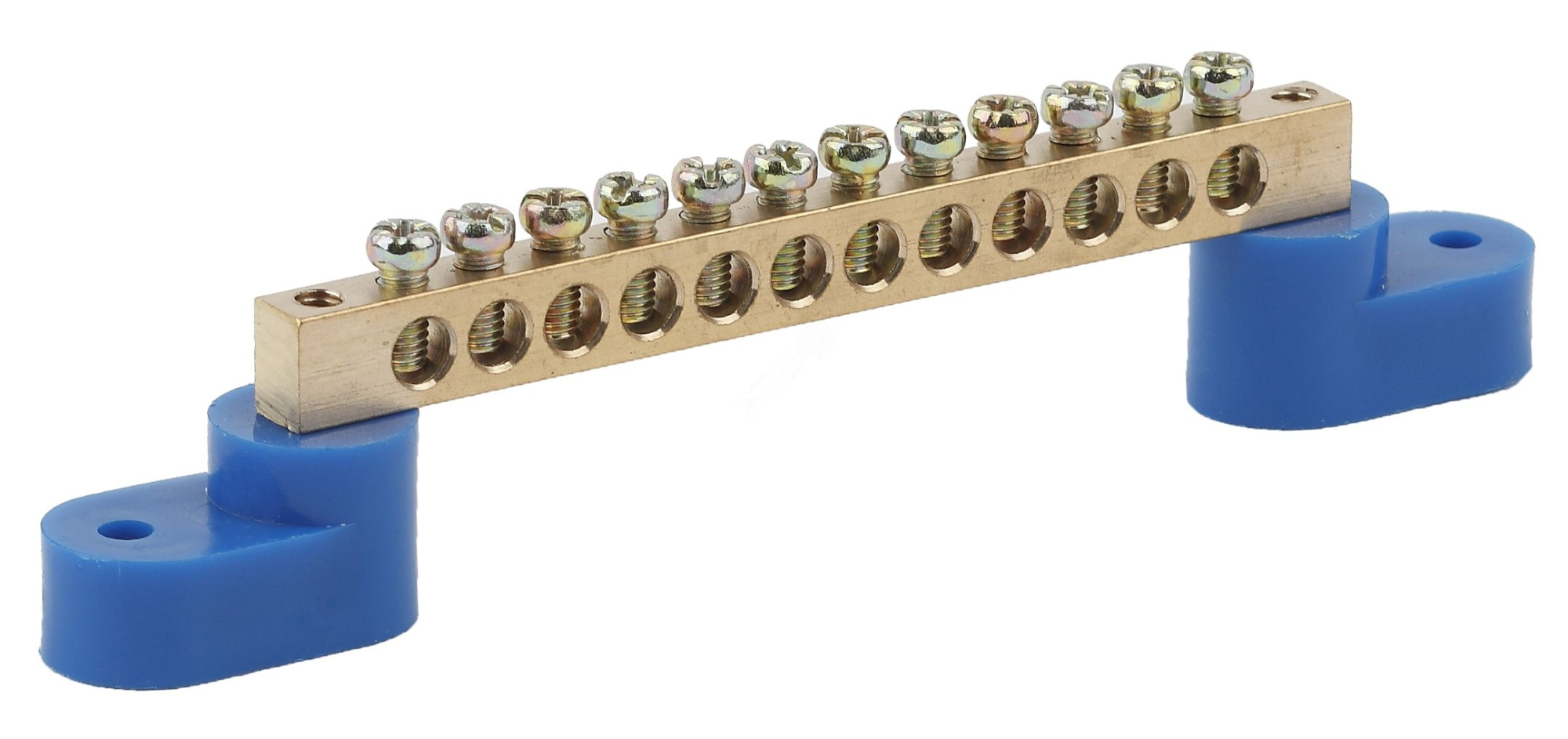

Это изделие представляет собой готовый узел, состоящий из токопроводящей латунной планки и изолирующего основания, которое обеспечивает ее надежную фиксацию и изоляцию от заземленных конструкций. Подобные решения значительно упрощают монтаж и делают внутреннее пространство шкафа более организованным и безопасным.

В основе конструкции лежит принцип создания единой нулевой точки, к которой подключаются все отходящие линии. Латунная шина, установленная на пластиковые изоляторы, служит общим проводником для цепи.

Сами изоляторы изготавливаются из самозатухающего пластика, который не поддерживает горение, что критически важно для пожарной безопасности электроустановок. Такая конструкция позволяет выдерживать значительные механические и термические нагрузки, обеспечивая при этом низкое переходное сопротивление в местах соединений.

Все изделия данного типа классифицируются как сборные нулевые шины, и их производство регламентируется целым рядом нормативных документов. В первую очередь, они должны соответствовать требованиям технического регламента Таможенного союза ТР ТС 004/2011, который устанавливает обязательные нормы безопасности для низковольтного оборудования.

Кроме того, при изготовлении учитываются положения межгосударственных стандартов, таких как ГОСТ IEC 60998-2-1-2013, касающийся соединительных устройств, и ГОСТ 30011.7.1-2012, регламентирующий требования к аппаратам распределения и управления. Соблюдение этих стандартов гарантирует, что шина выдержит заявленные электрические параметры и прослужит заявленный срок, который обычно составляет не менее 15 лет.

Чтобы правильно подобрать модель для конкретного щита, необходимо обратить внимание на несколько ключевых параметров, зашифрованных в маркировке изделия. Основным критерием является номинальный ток, который может варьироваться в широких пределах — от 100 до 200 ампер и более.

Этот показатель напрямую зависит от поперечного сечения самой шины, которое в маркировке обозначается двумя цифрами, например, 6х9 или 10х18, где первая цифра — это толщина, а вторая — ширина токоведущей части в миллиметрах. Следующий важный параметр — это количество выводов, то есть отверстий под винты, предназначенных для подключения проводников. В продаже можно встретить исполнения с 12, 24 и даже 36 выводами, что позволяет обслуживать разное количество потребителей.

Ключевое различие между многочисленными разновидностями кроется в типе используемых изоляторов и способе их монтажа. Производители предлагают шины на двух угловых изоляторах, на DIN-изоляторах типа "Стойка", а также в корпусном исполнении, предназначенном для установки на стандартную 35-мм DIN-рейку.

Угловые изоляторы обычно крепятся непосредственно на заднюю стенку щита или на монтажную панель с помощью винтов. В свою очередь, DIN-изоляторы и корпусные модели позволяют значительно ускорить сборку, так как они просто защелкиваются на рейке, что особенно удобно при серийном производстве шкафов. Еще одним различием является наличие покрытия на токоведущей части: шины с никелированной поверхностью обладают повышенной коррозионной стойкостью, что делает их предпочтительным выбором для влажных или агрессивных сред, а также позволяет подключать к ним как медные, так и алюминиевые проводники.

Область применения шин ШНИ охватывает практически все виды щитового оборудования — от этажных распределительных щитков до главных распределительных панелей производственных цехов. Они используются для сборки нулевых рабочих (N) и защитных (PE) проводников, хотя в большинстве случаев для разных целей применяются отдельные шины, чтобы избежать смешивания цепей.

В зависимости от исполнения, шина может крепиться по центру или по краям через изоляторы, что дает возможность гибко компоновать оборудование внутри шкафа. Так, в моделях с маркировкой 8/1 или 14/1 крепление осуществляется по центру, а в вариантах 8/2 и 14/2 — по краям, что влияет на удобство размещения кабелей и доступ к винтам.

При подключении к такой шине медных многожильных проводов настоятельно рекомендуется использовать специальные наконечники-гильзы. Это необходимо для того, чтобы предотвратить расплющивание жил под головкой винта и обеспечить равномерное давление по всей площади контакта.

Пренебрежение этим правилом может привести к нагреву соединения, ослаблению контакта со временем и, как следствие, к аварийным режимам работы. Винты крепления в таких шинах обычно имеют резьбу М4 или М5, что позволяет надежно фиксировать проводники с максимальным сечением до 10 или даже 16 мм².

Стоит отметить, что современные шины ШНИ рассчитаны на эксплуатацию в широком диапазоне температур — от -40 до +50 градусов Цельсия, что делает их пригодными для использования как в отапливаемых помещениях, так и в неотапливаемых боксах. Материал изолятора проходит проверку раскаленной проволокой при температуре 960 °С, что подтверждает его негорючесть и высокую степень защиты от возгорания.

Номинальное напряжение, на которое рассчитаны эти устройства, обычно составляет 400 В, что соответствует стандартным параметрам трехфазных сетей. Конструктивная возможность присоединения проводников с двух сторон шины значительно экономит место и делает разводку более компактной и эстетичной.

Таким образом, выбор конкретной модели сводится к анализу трех основных факторов: требуемой токовой нагрузке, способу монтажа в щите и необходимому количеству подключаемых линий. Для бытовых щитков обычно достаточно моделей с сечением 6х9 и током до 100 А, тогда как для мощных вводных устройств потребуется шина с сечением 10х18, рассчитанная на 200 А.

Внимательное изучение маркировки, где зашифрованы все эти параметры, поможет избежать ошибок и приобрести именно тот узел, который органично впишется в вашу схему электроснабжения и прослужит долгие годы.
