Здесь на помощь приходит специальное устройство — шина N на DIN-изоляторах ШНИ, которая поднимает нулевой проводник над основанием, обеспечивая его гальваническую развязку от заземляющего контура. В этой конструкции нулевая магистраль крепится на диэлектрические стойки, что позволяет использовать ее как изолированную точку для подключения рабочих нейтралей.

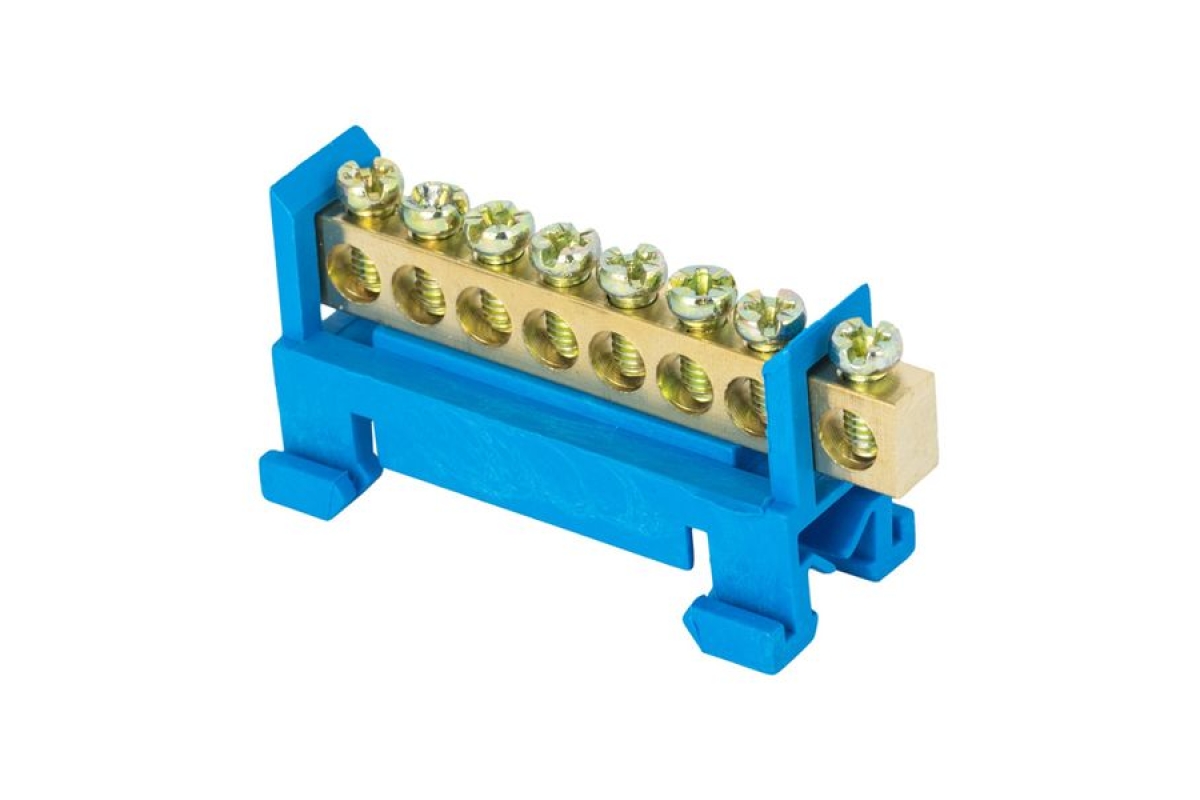

По сути, изделие представляет собой медную или латунную планку с рядом отверстий и зажимов, установленную на изолирующих опорах. Такое решение строго соответствует требованиям современных схем, где необходимо разделять защитный (PE) и рабочий (N) нули.

Стандарты, в частности ГОСТ Р 50462 и серия МЭК 60364, предписывают разграничение этих проводников внутри щитов для обеспечения селективности защиты и корректной работы устройств защитного отключения.

Обратите внимание, что сами изоляторы ШНИ выполнены из композитного материала, устойчивого к горению и не впитывающего влагу. Их геометрия рассчитана на стандартную 35-миллиметровую монтажную рейку DIN, что делает установку быстрой и не требующей дополнительного крепежа.

Модульная конструкция позволяет наращивать количество полюсов, соединяя отдельные секции в единую линию, если проектом предусмотрено большое количество отходящих автоматов.

Нормативные акты четко определяют место такой шины в структуре ввода. Согласно ПУЭ, после вводного коммутационного аппарата рабочий ноль обязательно должен проходить через отдельную изолированную гребенку, а не крепиться к заземляющей планке.

Это условие особенно критично в системах TN-C-S, где расщепление PEN-проводника выполняется именно на счетном щите. Проектировщики всегда закладывают ШНИ, чтобы исключить смешивание токов утечки и защитных токов, что в противном случае привело бы к ложным срабатываниям диффавтоматов.

Чтобы правильно выбрать модель, нужно точно знать номинальный ток вашего вводного автомата. Производители выпускают шины с сечением от 10 до 60 квадратных миллиметров, и этот параметр напрямую связан с максимально допустимым током.

Для жилого дома с нагрузкой до 40 ампер подойдет планка сечением 10-16 мм2, а вот для производственной мастерской, где потребление может достигать 100 ампер, стоит взять усиленный вариант с сечением не менее 25-35 мм2.

Нельзя забывать и о токе короткого замыкания, который может пройти через нулевую цепь. Шина должна выдержать этот импульс без деформации, поэтому у изделий с большим сечением увеличена толщина стенок и количество зажимов на каждый вход.

Например, для ввода с автоматическим выключателем на 63 ампера термическая стойкость планки должна составлять не менее 4,5 кА в течение 0,4 секунды. Эти цифры всегда указаны в паспорте, но их нужно сверять с расчетами сопротивления петли «фаза-ноль».

Разновидности ШНИ отличаются количеством посадочных мест и типом контактных зажимов. Самые ходовые варианты имеют от 6 до 12 отверстий, куда вставляются провода, и фиксируются винтами.

Для алюминиевых жил выпускают модификации с пластинчатыми прижимами, которые компенсируют текучесть металла и не ослабляют контакт со временем. Есть модели, оснащенные пружинными клеммами — они удобны при работе в тесных корпусах, где закручивать винт попросту неудобно из-за ограниченного пространства.

Принцип действия шины строится на создании единой эквипотенциальной точки для всех нейтральных проводников, которая изолирована от земли. Фактически все возвратные токи нагрузки собираются на этой планке и через главный нулевой проводник уходят в трансформаторную подстанцию.

Благодаря диэлектрическим стойкам, даже если корпус щита окажется под потенциалом из-за повреждения, рабочая нейтраль останется под своим собственным напряжением, не создавая паразитных цепей утечки.

Практическое использование сводится к последовательным шагам: сначала закрепите изоляторы на рейке, затем зафиксируйте на них саму токоведущую планку. Важно равномерно затягивать крепежные винты, чтобы не перекосило стойки, иначе снизится электрическая прочность изоляции.

После монтажа подключите входящий провод от счетчика или вводного рубильника к одному из крайних зажимов, а все отходящие нули распределите по остальным свободным гнездам, соблюдая цветовую маркировку — голубой или синий изоляция.

Критерий правильного подбора модели не ограничивается током. Необходимо учитывать и климатическое исполнение — для неотапливаемых помещений берите изделия с расширенным диапазоном температур от -40 до +55 градусов.

Разница между пластификаторами и добавками в полиамиде напрямую влияет на хрупкость изолятора зимой. Производители обычно кодируют это в маркировке, например, «УХЛ3» или «Т5», что указывает на категорию размещения.

В случае с распределительными шкафами на производственных объектах часто применяют шины с дополнительным защитным экраном или увеличенным расстоянием между фазами. Это сделано для того, чтобы исключить дуговые пробои от соседних токоведущих частей при скачках перенапряжения.

Для жилых этажных щитков подобные излишества не нужны, там вполне достаточно стандартной открытой гребенки с базовой степенью защиты IP20.

Также важно понять, чем отличается обычная нулевая гребенка от PE-шины. Заземляющая планка крепится металлическими винтами непосредственно к корпусу или DIN-рейке, обеспечивая надежный контакт с землей.

В противоположность ей ШНИ использует диэлектрические опоры, что делает её непригодной для заземления, но идеальной для рабочего нуля. Перепутав эти две магистрали, вы рискуете получить цепь, в которой защитный автомат не сработает при утечке на корпус.

Области применения охватывают практически все современные электроустановки: квартирные щиты, коттеджи, производственные линии, торговое оборудование и серверные стойки. В системах ИБП и бесперебойного питания через такую шину прокладывают обратную линию от инверторов, изолируя её от общей сети.

Особенно востребована она при построении систем умного дома, где большое количество датчиков питания требует четкого разделения нулей по группам, чтобы избежать наводок на слаботочные цепи.

Итак, выбирая ШНИ, вы всегда опираетесь на токовую нагрузку, количество подключаемых линий и условия среды. Если щиток предполагает частый демонтаж проводов, предпочтительнее вариант с быстрозажимными контактами типа WAGO, которые обеспечивают многократное переподключение без потери упругости.

Для стационарных систем, где проводка будет стоять годы, лучше подойдет винтовой зажим, который создает неразъемное холодное сварное соединение.

На самом деле, грамотно подобранная изолированная планка — это залог долгой работы автоматики. Она исключает блуждающие токи, которые часто выводят из строя электронные модули учета.

Интересно, что потери на нагрев в такой шине минимальны за счет большой площади контакта, а равномерное распределение нагрузки по длине предотвращает перегрев отдельных клемм.

Монтажникам не стоит забывать о моменте затяжки винтовых зажимов, который обычно указан в документации в диапазоне 1,2-1,8 Нм. Перетянутый болт может сорвать резьбу в мягкой латуни, а недотянутый создаст переходное сопротивление.

В этом плане пружинные клеммы выигрывают, так как дозируют усилие автоматически, но они стоят дороже и менее распространены в бюджетных сериях.

Различие между дешевыми и дорогими моделями часто кроется в качестве металла. Экономичный вариант использует латунь Л63, которая имеет более высокое удельное сопротивление по сравнению с электротехнической медью М1.

Разница в нагреве может достигать 5-7 градусов при одном и том же токе, что критично для плотной компоновки внутри шкафа. Поэтому для ответственных механизмов я рекомендую брать медные шины с гальваническим покрытием, предотвращающим окисление контактных площадок.

Подключение к вводному автомату всегда выполняйте через отдельный отвод, не используя перемычки, идущие на розеточные группы. Это снижает вероятность перекоса фаз, когда через нулевой проводник проходят токи от разных фаз.

В трехфазных сетях нагрузка суммируется на общей шине, и если она недостаточно мощная, наступает перегрев и оплавление изоляции.

Наконец, хочу подчеркнуть важность правильного позиционирования шины в шкафу. Её лучше размещать в нижней части модуля, чтобы восходящие теплые потоки от других автоматов не влияли на её охлаждение.

Если вы ставите ШНИ в ряд с другими устройствами, оставляйте зазор для конвекции воздуха, так как у диэлектрических стоек низкая теплопроводность.

Как показывает опыт, большинство аварий связано именно с ослаблением контакта на нулевой шине, потому что к ней стекается вся отходящая нагрузка. Однажды разболтавшийся винт приводит к искрению и запаху гари, поэтому плановый осмотр и подтяжка креплений — обязательная процедура при техобслуживании.

Хорошая шина с двойным винтовым зажимом и антисамооткручивающейся шайбой решает эту проблему почти полностью.

Подбирайте модель с небольшим запасом по числу клемм — это даст возможность добавлять новые линии без монтажа дополнительной планки. Большинство производителей предлагают универсальные варианты с шагом 17,5 мм, что соответствует ширине стандартного однофазного автомата.

Таким образом, компоновка становится интуитивно понятной, и вы всегда легко пересчитаете места.

Каждая разновидность ШНИ хороша для своей ниши. Для портативных переносных щитов лучше взять легкий алюминиевый вариант с пластиковыми опорами, а для стационарных подстанций — массивную медную литую конструкцию.

Учитывайте, что алюминий требует более частого обслуживания, так как его оксидная пленка плохо проводит ток, и места подсоединений нужно чистить перед фиксацией провода.

Зная типоразмеры и стандарты, инженер может быстро скомпоновать щит любой сложности. Запомните главное: рабочая нейтраль всегда должна быть изолирована от защитного заземления после вводного автомата, и ШНИ служит именно для этой развязки.

Малейшее отклонение от схемы превращает надежную защиту в потенциально опасную конструкцию, но при грамотной установке эта шина становится самой беспроблемной частью распределительного устройства.
