Штыревые наконечники НШВИ

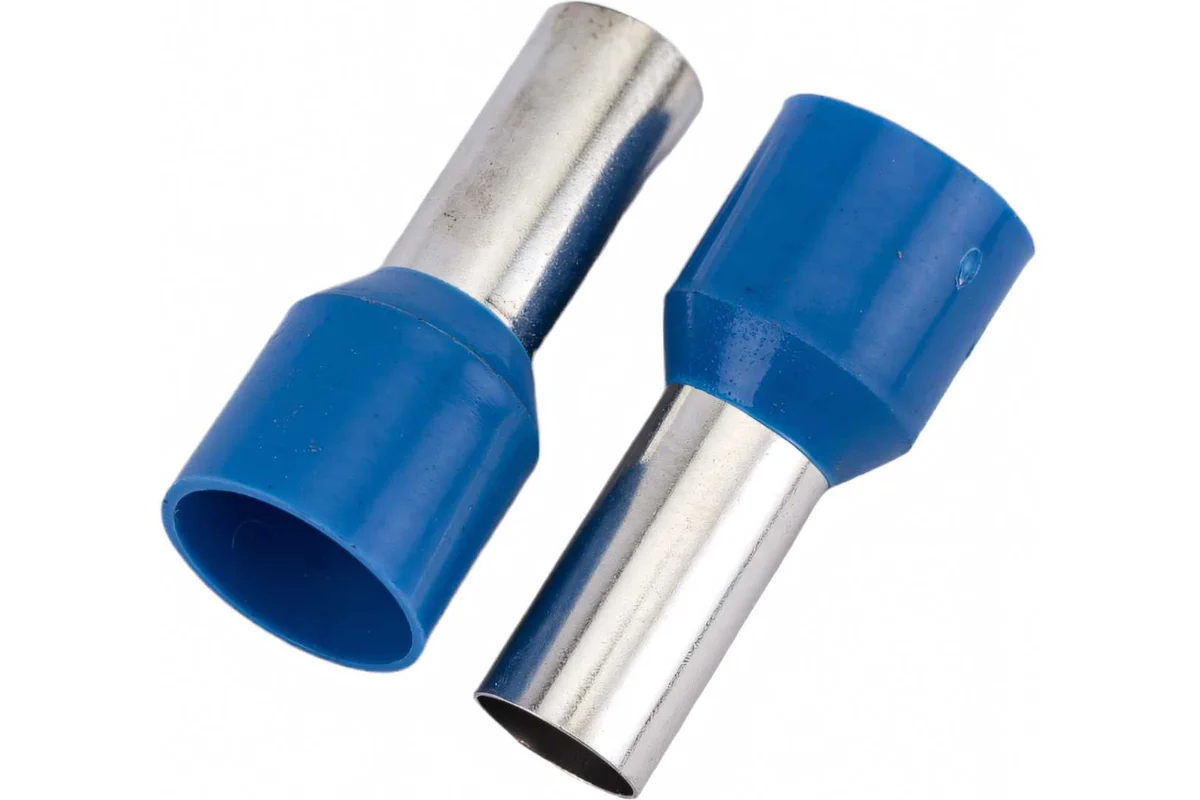

НШВИ расшифровывается как «наконечник штыревой втулочный изолированный». Эти изделия предназначены для оконцевания медных многопроволочных жил сечением от 0,5 до 240 мм². Они обеспечивают надежный контакт при подключении проводов к клеммам автоматов, шинам и другим электротехническим устройствам.
Конструктивно такой наконечник состоит из медной гильзы, которая обжимается на жиле, и изолирующего фланца из ПВХ. Цвет фланца зависит от сечения: синий соответствует 1,5–2,5 мм², желтый – 4–6 мм², красный – 10–16 мм². Для больших сечений применяются черные или белые фланцы.
По ГОСТ 9688-82 наконечники должны выдерживать температуру от -50 до +105 °C. Медная часть изготавливается из сплава М1, имеющего электропроводность не менее 90% от чистой меди. Толщина стенки гильзы варьируется от 0,8 мм для малых сечений до 1,5 мм для крупных.
При выборе учитывают не только сечение жилы, но и форму штыря. НШВИ-П имеет плоский контакт, подходящий для большинства автоматических выключателей. НШВИ-К оснащен кольцевым штырем, который крепится болтом. Модель НШВИ-В отличается вилочной конструкцией для быстрого подключения.
Для обжима применяют специальные клещи с матрицами, соответствующими сечению наконечника. Сила сжатия должна быть в пределах 0,5–1,2 кН в зависимости от размера. После обжима проверяют отсутствие зазоров между гильзой и жилой.
В маркировке после буквенного обозначения указывают сечение в мм². Так, НШВИ-6 рассчитан на провод 6 мм². Для алюминиевых жил используют аналогичные наконечники НАВИ, но с внутренней кварцево-вазелиновой смазкой.
При монтаже важно зачистить жилу на длину гильзы плюс 1–2 мм. Изоляцию снимают аккуратно, чтобы не повредить проволоки. После обжима фланец должен плотно прилегать к изоляции кабеля.
Стандартные размеры штырей: толщина 1,5–3 мм, ширина 6–12 мм. Отверстие под болт в кольцевых моделях имеет диаметр 4–8 мм. Эти параметры должны соответствовать клеммам подключаемого оборудования.
Для многожильных проводов сечением выше 50 мм² применяют НШВИ с двумя гильзами. Они обеспечивают равномерное распределение тока между проволоками. Такие наконечники обжимают в два этапа, начиная с дальнего от штыря конца.
Сопротивление контакта после обжима не должно превышать 1,2–1,5 от сопротивления цельного проводника той же длины. Проверку проводят микроомметром при токе не менее 10 А.
В условиях вибрации используют НШВИ с дополнительным фиксирующим винтом. Он предотвращает ослабление контакта при механических воздействиях. Винт затягивают моментом 0,7–1,2 Н·м в зависимости от сечения.
Для работы в агрессивных средах выпускают модели с изоляцией из термостойкого полиамида. Они сохраняют эластичность при температурах до +150 °C. Цвет таких фланцев – оранжевый или серый.
При соединении нескольких проводников в один наконечник их суммарное сечение не должно превышать номинальное значение. Жилы скручивают плотно, без зазоров, перед вставкой в гильзу.
Хранят изделия в сухом помещении при относительной влажности до 70%. Медные части не должны иметь следов окисления – темных пятен или зеленоватого налета. Перед монтажем контактные поверхности зачищают мелкозернистой наждачной бумагой.
В энергетике применяют НШВИ с увеличенной длиной гильзы – до 50 мм для сечений 120–240 мм². Это снижает переходное сопротивление в местах соединений. Обжим таких наконечников требует гидравлического инструмента с усилием до 12 кН.
Маркировка на фланце включает товарный знак производителя, сечение и нормирующий документ. Отсутствие этих данных может указывать на несоответствие стандартам.
Для временных соединений подходят наконечники с самозажимными механизмами. Они не требуют обжима, но рассчитаны на меньшие токи – до 40 А против 200 А у стандартных НШВИ.
При монтаже в ограниченном пространстве используют угловые модификации с изгибом штыря на 45° или 90°. Они упрощают подключение в плотных щитах или корпусах оборудования.
Токопроводящая часть должна быть луженой или покрытой серебром толщиной 3–6 мкм. Это снижает окисление контактов и уменьшает переходное сопротивление.
Перед вводом в эксплуатацию соединения проверяют на нагрев инфракрасным термометром. Температура не должна превышать окружающую среду более чем на 20 °C при номинальном токе.
В высокочастотных цепях применяют НШВИ с ферромагнитными шайбами. Они снижают влияние вихревых токов на работу оборудования.
Срок службы качественных наконечников в нормальных условиях достигает 15 лет. Признаком износа является растрескивание изоляции или потемнение меди в месте контакта.
Для ответственных соединений выбирают изделия с классом точности 1 по ГОСТ 7386-80. Они имеют минимальные допуски по размерам и однородность материала.
При параллельном подключении нескольких проводников к одной клемме используют наконечники с удлиненным штырем. Это обеспечивает равномерное распределение нагрузки.
В телекоммуникациях применяют миниатюрные версии НШВИ для сечений 0,5–1,5 мм². Их изоляция имеет уменьшенную толщину для компактности.
Перед выбором конкретной модели изучают технические условия подключаемого оборудования. Некоторые производители указывают рекомендованные типы наконечников в руководствах.
Сопротивление изоляции между гильзой и фланцем должно быть не менее 10 МОм при 500 В. Проверку проводят мегаомметром перед установкой.
В местах с повышенной влажностью используют НШВИ с герметизирующими прокладками. Они предотвращают попадание влаги внутрь соединения.
Для аварийного ремонта выпускают разрезные модели, которые устанавливают без снятия изоляции с провода. Их применяют только как временное решение.
При работе с многопроволочными жилами важно не допускать распушения концов. Для этого используют специальные колпачки или термоусадочные трубки перед обжимом.
Соответствие стандартам подтверждается сертификатами Росстандарта или международными маркировками UL, CE. Их наличие проверяют перед покупкой партии.
Толщина медной части влияет на максимальный ток. Для 16 мм² допустимая нагрузка составляет 80 А, для 95 мм² – 240 А при температуре +65 °C.
В распределительных щитах цвет фланцев помогает быстро определить сечение подключенных цепей. Это упрощает обслуживание и ремонт.
Для точного позиционирования некоторые модели имеют ограничительные выступы на гильзе. Они не дают вставить провод глубже необходимого.
При частых переподключениях выбирают НШВИ с усиленным фланцем из стеклонаполненного полиамида. Он выдерживает больше циклов изгиба.
Проверку качества обжима проводят путем попытки провернуть наконечник на жиле. Правильно выполненное соединение исключает любое перемещение.
В автомобильной электропроводке применяют НШВИ с дополнительной термоусадкой. Она защищает контакт от вибрации и агрессивных жидкостей.
