Станки для мерной резки проводов и трубок EW

Если оглянуться на производственную линию двадцатилетней давности, там можно было увидеть десятки операторов с кусачками и линейками, тогда как сейчас всю работу за минуту выполняет один компактный автомат.

В основе работы любого такого станка лежит простой, но отточенный до совершенства принцип: материал подается с катушки или бухты, проходит через измерительный механизм, после чего режущий блок отсекает фрагмент заданной длины. Отличие моделей серии EW от множества других аналогов заключается в модульной конструкции и расширенном диапазоне обрабатываемых материалов.

Встречаются модификации, способные работать не только с медными и алюминиевыми жилами, но и с коаксиальными кабелями, тонкостенными термоусаживаемыми трубками, ПВХ-шлангами и даже армированными рукавами малого диаметра.

Классифицировать такое оборудование можно по нескольким признакам, и первый из них — тип привода подающих роликов. Бюджетные варианты используют шаговый двигатель с зубчатым ремнем, обеспечивающий точность позиционирования в пределах плюс-минус 0,5 миллиметра на метр.

Более производительные агрегаты оснащаются сервоприводами, которые гарантируют стабильность даже при экстремальных скоростях до двухсот отрезков в минуту. Другой критерий — способ резки: роторные ножницы для мягких материалов, гильотина для жестких проводов или специальные V-образные ножи для трубок, не допускающие сдавливания стенок.

Стандарты, регламентирующие выпуск и эксплуатацию подобных станков, базируются на общих требованиях безопасности к низковольтному оборудованию и электромонтажным устройствам. В Европе это директивы CE, в частности IEC 60204-1, касающаяся электрооборудования машин.

Производители, дорожащие репутацией, указывают соответствие этим нормам в паспорте изделия. Для российских условий обязательно наличие сертификата Таможенного союза ЕАЭС, подтверждающего, что станок не создает радиопомех и безопасен при питании от сети 220 или 380 вольт.

Параметры точности длины обычно декларируются в технических условиях завода-изготовителя и могут проверяться по методике, аналогичной ГОСТ 8.423-81 для средств измерений длины.

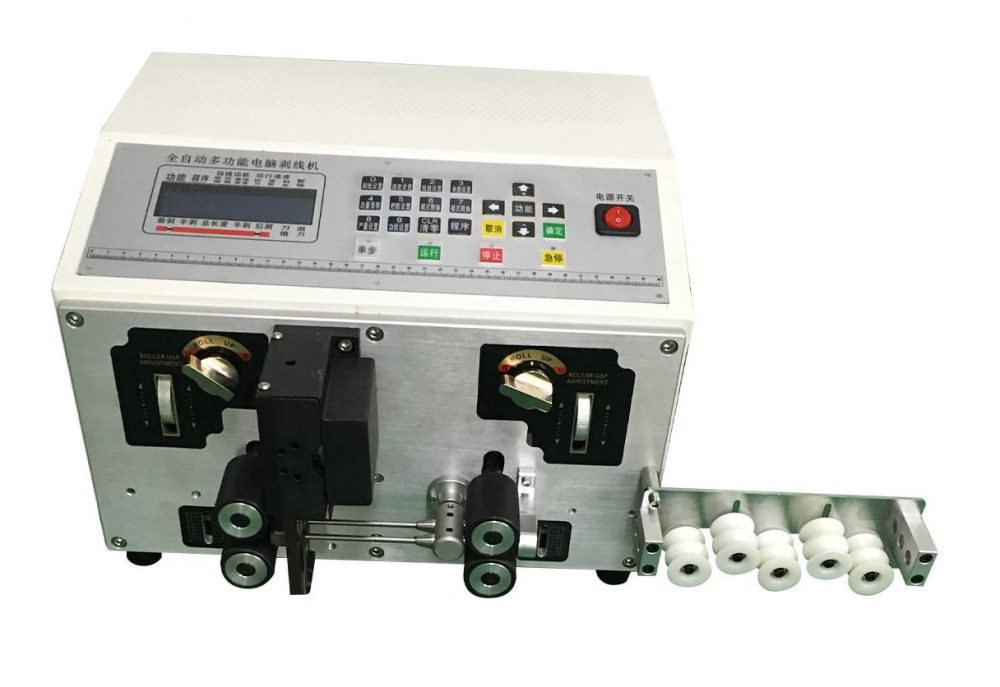

Принцип работы автоматического станка серии EW довольно нагляден. Сначала оператор устанавливает бухту с проводом на размоточное устройство, которое часто идет в комплекте или заказывается отдельно.

Конец провода заправляется в систему выпрямителей, убирающих остаточную кривизну, и далее в подающий механизм. На сенсорном экране или механическом счетчике задается длина отрезка в миллиметрах и необходимое количество штук.

После нажатия кнопки пуска ролики протягивают провод, а энкодер или линейный датчик отсчитывают пройденное расстояние. Как только нужная длина достигнута, нож срабатывает, и отрезок падает в приемный лоток или сразу на транспортер для дальнейшей обработки.

Разновидности станков отличаются не только габаритами, но и функциональной насыщенностью. Простейшие настольные модели предназначены для проводов сечением от 0,1 до 6 квадратных миллиметров и трубок с внешним диаметром до 10 миллиметров.

Они незаменимы в ремонтных мастерских или на участках опытного производства. Промышленные напольные агрегаты способны управляться с кабелями до 35 миллиметров в диаметре и оснащаются программируемыми контроллерами, позволяющими создавать библиотеку из сотен различных заготовок.

В некоторых исполнениях предусмотрена многоступенчатая зачистка изоляции, нанесение маркировки или скрутка жил.

Чтобы правильно подобрать конкретную модель, необходимо четко определить круг задач. Для начала следует составить таблицу материалов, с которыми предстоит работать: это могут быть многожильные провода, витые пары, тонкие стекловолоконные трубки или силовые кабели с броней.

Каждый материал предъявляет свои требования к режущему инструменту. Так, для кевларовых нитей нужны ножи из особо прочной стали с алмазной заточкой, а для мягкого силикона лучше подходят ножи с полированной поверхностью, чтобы материал не прилипал.

Затем оценивается необходимая производительность. Если требуется нарезать тысячу отрезков в смену, справится и простейший автомат.

Но когда речь идет о десятках тысяч штук за смену, стоит присмотреться к высокоскоростным системам с двойным циклом резки и возможностью одновременной подачи нескольких проводов. Не стоит забывать и о точности: для монтажа внутри приборов допуск может составлять доли миллиметра, и здесь без сервопривода и жесткой станины не обойтись.

Практические советы по эксплуатации помогут продлить жизнь оборудованию. Регулярно, примерно раз в месяц, необходимо проверять состояние ножей: при затуплении кромки вместо чистого реза появляются заусенцы и смятие изоляции.

Многие станки имеют функцию автоматической подстройки ножей, но визуальный контроль никто не отменял. Также следует очищать подающие ролики от пыли и остатков пластиката, иначе проскальзывание приведет к браку по длине.

В моделях EW часто предусмотрена система смазки ножей, но если ее нет, можно наносить силиконовую смазку вручную на режущие кромки при каждой смене бухты.

Области применения подобных станков охватывают огромное количество отраслей. В автомобилестроении на них готовят провода для жгутов, соединяющих электронные блоки современных машин.

Длина таких заготовок может варьироваться от нескольких сантиметров до нескольких метров, и каждый жгут требует высокой точности, чтобы потом сойтись в разъемах без натяга. Производители бытовой техники используют автоматы для нарезки трубок дренажных систем и термоусадки, изолирующей контакты.

Телекоммуникационные компании и монтажники структурированных кабельных сетей применяют станки серии EW для подготовки витой пары и оптических патч-кордов. При работе с оптоволокном особенно важна чистота среза и отсутствие сколов, поэтому некоторые станки оснащаются вращающимися алмазными дисками или специальными скалывателями.

В авиационной и космической промышленности требования к резке еще жестче: там используется специальная термостойкая изоляция, и малейшее повреждение жилы недопустимо, поэтому станки проходят дополнительную метрологическую аттестацию.

Различия между моделями внутри линейки EW часто касаются максимального сечения обрабатываемого материала. Базовая модель EW-01 рассчитана на проводку до 2,5 квадратных миллиметров, тогда как EW-10 с усилием реза до 500 килограммов справляется с бронированными кабелями и толстостенными полиамидными трубками.

Также модели различаются по типу управления: на смену механическим счетчикам с обгонными муфтами пришли микропроцессорные панели с возможностью удаленного программирования через USB или Ethernet. В дорогих исполнениях есть функция подсчета остатка материала и сигнализации о необходимости замены бухты.

Что касается стандартных требований к качеству нарезанных заготовок, то здесь производители ориентируются на внутренние технические условия заказчика. Обычно оговаривается, что отклонение длины не должно превышать 0,2 процента от заданной, но не более 1 миллиметра на коротких отрезках.

Для трубок дополнительно контролируется отсутствие грата внутри отверстия, чтобы при надевании на контакт не происходило задиров. В ряде случаев станки оснащаются пневматическими прижимами, исключающими деформацию тонкостенных изделий в момент рубки.

Стоит упомянуть и про совместимость с размоточными устройствами. Для легких проводов достаточно пассивной катушки с тормозом, предотвращающим разматывание по инерции.

Тяжелые барабаны с кабелем требуют активного размотчика с собственным приводом, синхронизированным со скоростью подачи станка. Несогласованность скоростей приводит либо к провисанию и запутыванию провода, либо к его натяжению, что влияет на точность позиционирования.

При выборе модели обращают внимание на длину отрезаемого фрагмента. Почти все автоматы позволяют резать от 10 миллиметров до 10 метров и более, но при работе с очень короткими заготовками важна инерционность механизма.

Чем быстрее тормозится подача, тем точнее будет отрезок. В современных EW-станках применяется алгоритм упреждения, когда контроллер вычисляет момент остановки роликов с учетом их скорости и массы провода.

Нередко предприятия приобретают оборудование с запасом по производительности, планируя расширение номенклатуры. Это разумно, так как замена ножей и перенастройка подающих узлов под другой диаметр занимает минимум времени, а дополнительные функции, вроде подсчета отрезков и автоматического останова, полезны всегда.

Единственное, о чем нельзя забывать, — это о соответствии напряжения питания и наличии сжатого воздуха, если станок оснащен пневматическим ножом.

В современных производственных реалиях автоматические станки мерной резки стали таким же привычным инструментом, как отвертка или паяльник в руках мастера. Только вот масштабы и точность совершенно иные.

Они позволяют экономить материалы за счет безотходной технологии и сводят к минимуму влияние человеческого фактора. Инженеру или технологу достаточно один раз внести параметры в память контроллера, и станок будет штамповать идеальные заготовки круглые сутки, лишь изредка требуя профилактики.

Рассматривая конкретные характеристики, полезно знать, что усилие реза в моделях EW обычно лежит в пределах от 50 до 2000 ньютонов. Этого достаточно для перекусывания медной жилы сечением до 6 миллиметров или стального тросика диаметром 2 миллиметра.

Скорость подачи регулируется от 10 до 300 миллиметров в секунду, что позволяет адаптироваться к пластичным или хрупким материалам. Многие станки имеют опцию замедления перед резкой для особо ответственных позиций.

Подытоживая обзор, можно сказать, что правильный подход к выбору и эксплуатации автоматического станка для мерной резки проводов и трубок серии EW строится на анализе реальных производственных задач. Учитывается не только текущая потребность, но и возможное расширение ассортимента.

Надежность этих агрегатов проверена тысячами предприятий по всему миру, а соблюдение несложных правил эксплуатации гарантирует их безотказную службу в течение многих лет. Современный рынок предлагает широкий спектр моделей, и любой технолог или руководитель производства сможет найти оптимальный вариант под свои технические условия и бюджет.
