Станки для разделки и выпрямления витой пары
Слаботочные сети, будь то структурированные кабельные системы офисов или домашняя локальная сеть, базируются на неэкранированном кабеле с медными жилами. Казалось бы, что может быть проще, чем взять нож и зачистить концы проводов?
Однако современные требования к скорости передачи данных, достигающие 10 Гбит/с, диктуют жесткие условия к качеству монтажа соединительных линий. Именно здесь на сцену выходят станки для разделки и выпрямления витой пары — устройства, превращающие процесс подготовки кабеля в точную технологическую операцию.
В профессиональной среде такие приспособления часто называют стрипперами или подготовительными станциями. Их основная функция — удаление внешней полиэтиленовой оболочки без повреждения изоляции самих жил и, в ряде моделей, выравнивание скрученных пар для последующей фиксации в коннекторе 8P8C (RJ-45).
Необходимость в подобном оборудовании возникла не на пустом месте. Если раньше, во времена господства категории 5е, допускалось расплетать пары на длину до половины дюйма, то для категории 6 и выше требования ужесточились.
Нормы ANSI/TIA и ISO/IEC предписывают сохранять шаг скрутки максимально близко к месту обжима, чтобы избежать переходных помех NEXT и FEXT.
Конструктивно станки делятся на две большие группы: ручные механические устройства и настольные прецизионные инструменты. Ручной вариант представляет собой подобие массивного ножа с регулируемым упором и лезвием, которое прорезает оболочку по окружности или вдоль кабеля.
Классическим представителем является инструмент с поворотным механизмом: кабель зажимается, лезвие замыкается, и пара оборотов вокруг оси отделяет верхний слой. Такие модели ценятся за мобильность и скорость работы при монтаже большого количества горизонтальных линий непосредственно на объекте.

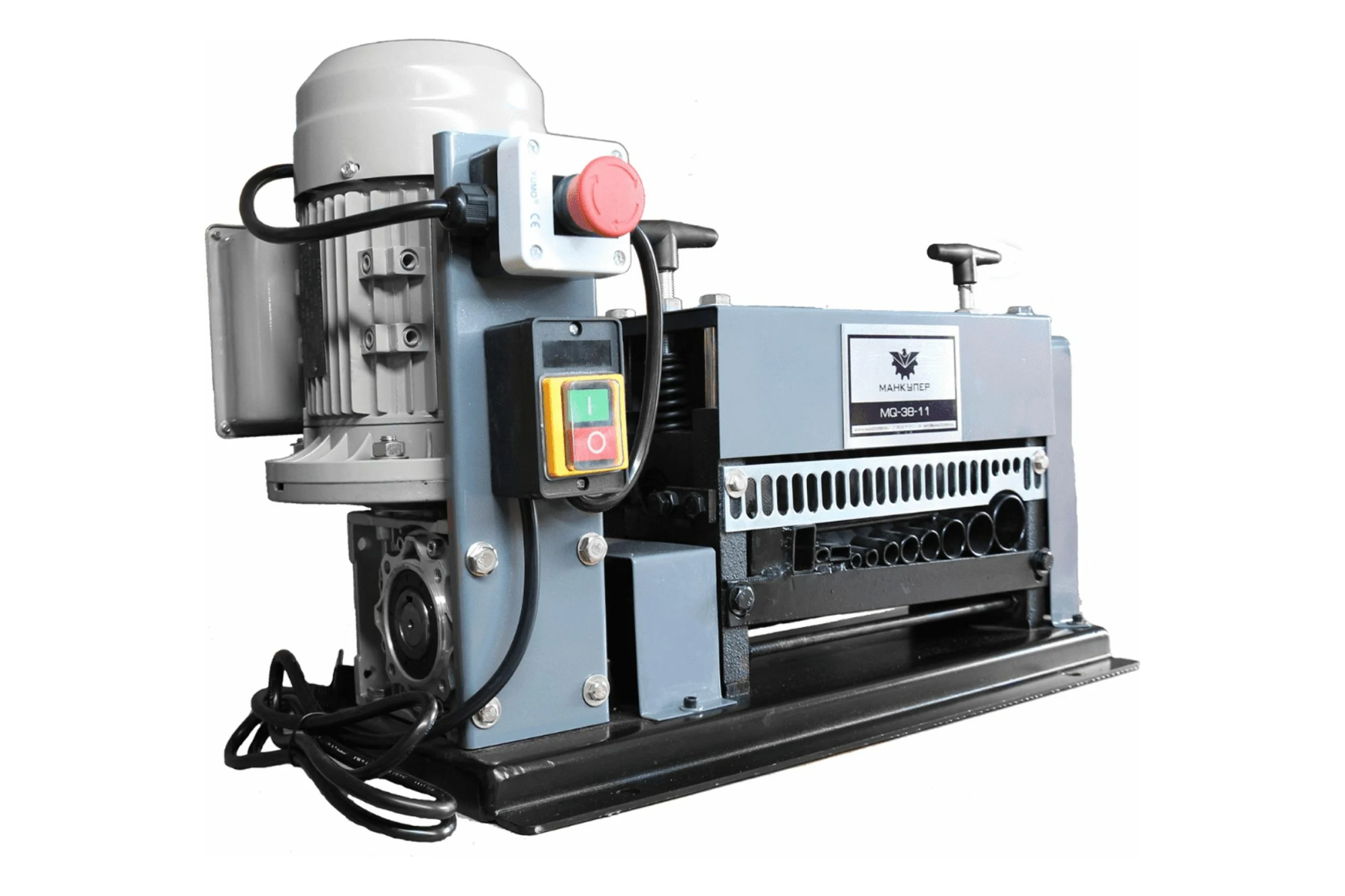

Настольные же станки — это уже более серьезное оснащение для мастерской или серверной. Они оснащаются направляющими, регулируемыми упорами и механизмом продольной протяжки.
В них кабель протаскивается через неподвижный нож, который аккуратно разрезает оболочку вдоль, позволяя снять её длинной полосой. Это особенно ценно, когда требуется подготовить пучок проводов к кроссовой панели или организовать аккуратную разделку в распределительном шкафу.
Разница между бытовым и профессиональным подходом здесь колоссальная. Многие монтажники, пытаясь сэкономить, срезают изоляцию обычным строительным ножом.
В результате микро-порезы медного проводника неизбежны. На высоких частотах даже небольшая царапина становится источником отражения сигнала и дополнительного затухания.
Профессиональный станок для разделки исключает соприкосновение лезвия с медью благодаря точной калибровке глубины реза под толщину оболочки.
Важным стандартом здесь является толщина стенки кабеля. Для уличных марок она может достигать 0.6-0.7 мм, а для внутренней проводки — 0.4-0.5 мм.
Регулировка положения ножа в станке позволяет адаптироваться к этим параметрам. Лезвие должно срезать только полиэтилен, оставляя нетронутой цветную изоляцию жил.
В качественных механизмах для этого предусмотрен винт точной настройки или сменные насадки с фиксированным вылетом резца.
Отдельная категория приборов — станки для выпрямления проводов. Витая пара потому так и называется, что жилы в ней скручены с определенным шагом для подавления электромагнитных наводок.
Однако в момент обжима коннектора проводники должны быть идеально прямыми и располагаться строго параллельно в линию. Ручное выпрямление пальцами дает посредственный результат: жилы остаются волнистыми, что увеличивает риск неплотного контакта в ножах разъема.
Промышленные выпрямители работают по принципу протяжки жил через систему роликов или калиброванных каналов. Обычно это делается уже после снятия общей оболочки и удаления разрывной нити.
Проводники заправляются в зазор между зубчатыми колесиками, и при протягивании кабеля механические напряжения в меди снимаются, а пара становится абсолютно ровной. Существуют комбинированные станции, где на первом этапе снимается внешний слой, а на втором — жилы пропускаются через калибратор.
При выборе конкретной модели стоит обращать внимание на материал ножей. Инструментальная сталь с закалкой — обязательное условие.
Твердосплавные наплавки на лезвиях встречаются в дорогих станках европейских брендов и позволяют выполнить несколько тысяч резов без заточки. Китайские аналоги часто грешат мягким металлом, который быстро тупится и начинает не резать, а рвать оболочку, что недопустимо по стандартам монтажа.
Практическое использование станка требует определенной сноровки, хотя и описывается довольно просто. Кабель зачищается на длину примерно 20-30 мм от края, если речь идет об обжиме коннектора, или на 50-70 мм для кросса.
Далее инструмент фиксируется на кабеле с небольшим нажатием. Проворачивать механизм вокруг оси нужно равномерно, без рывков.
После кольцевого надреза оболочка сдвигается и удаляется. Обнажившиеся пары расплетаются строго на необходимую длину, и тут же подаются в выпрямитель.
Современные требования к монтажу, описанные в стандарте ISO/IEC 11801, прямо указывают, что длина не скрученных проводников в точке терминации не должна превышать 13 мм для кабелей категории 6 и 6А. Для категории 5е допуск был более лояльным — до 25 мм.
Станок с ограничителем глубины реза и встроенной линейкой позволяет точно соблюсти эти нормы, не полагаясь на глазомер. Некоторые модели имеют специальные шаблоны на корпусе, по которым удобно отмерять участок перед обрезкой лишних нитей.
Стоит различать назначение станков по типу кабеля. То, что работает с многожильным кабелем (patch-cord), может плохо справляться с одножильным, используемым для магистральных линий.
Одножильная медь жестче, и усилие реза должно быть выше. Для нее предпочтительны настольные станки с рычажным усилителем, которые позволяют приложить равномерное давление без деформации сердечника.
Многожильные кабели мягче, и здесь главное — не пережать лезвия, чтобы не срезать лишнее.
Область применения подобных приспособлений не ограничивается сетевыми проводами. Те же принципы используются при подготовке коаксиальных кабелей для систем видеонаблюдения, хотя там конструкция сложнее из-за наличия центральной жилы и оплетки.
Специализированные станки для витой пары, как правило, не подходят для коаксиала, так как имеют другую геометрию ножей. Однако существуют универсальные стрипперы со сменными матрицами, которые перекрывают оба этих класса.
В последнее время на рынке появились автоматические револьверные головки, в которые вставляется кабель, и при сжатии рукояток происходит полный цикл: зажим, надрез оболочки по кругу и ее снятие одним движением. Это предел эргономики для массового монтажа, но такие инструменты дороже простых механических аналогов.
Их использование оправдано при прокладке СКС в крупных бизнес-центрах, где счет идет на тысячи портов.
При подборе оборудования для себя стоит исходить из объема работ. Для разовой установки домашней сети вполне достаточно ручного стриппера с регулировкой глубины и встроенными кусачками для обрезки излишков.
Для бригады монтажников лучше приобрести настольный станок с выпрямителем и жесткой фиксацией, так как он обеспечит повторяемость качества. Параметр, на который часто не обращают внимания — длина рабочей части.
Если станок короткий, то подготовить длинный участок для кросс-панели не выйдет, придется делать несколько проходов, что снижает точность.
Следует помнить и о совместимости с категориями кабеля. Станок, выпущенный десять лет назад, может быть оптимизирован под геометрию Cat.5e, где жилы имеют диаметр 0.51 мм (24 AWG).
Современный кабель Cat.7 или Cat.7a использует проводники 22 AWG (0.64 мм) и часто имеет индивидуальные экраны для каждой пары. Лезвие старого инструмента будет цеплять экранирующую фольгу или попросту не прорежет утолщенную оболочку.
Производители указывают совместимость на упаковке, и игнорировать это не стоит.
Медный или омедненный алюминий (CCA) — еще один фактор, влияющий на выбор оснастки. CCA-кабель более хрупкий на изгиб и имеет менее прочную структуру.
При разделке такого кабеля некачественным или тупым станком жилы легко ломаются или отрываются вместе с изоляцией. Инструмент с острейшей заточкой и минимальным усилием сжатия здесь предпочтительнее, так как снижает риск повреждения тонкого слоя меди.
Хотя стандарты не приветствуют использование CCA в стационарных линиях, на рынке он встречается часто, и с этим приходится считаться.
Реальная практика показывает, что скорость монтажа с использованием полноценной станции возрастает в три-четыре раза по сравнению с работой ножом. Но главное даже не скорость, а отсутствие ошибок.
Профессиональный станок просто не позволяет срезать лишнее или оставить заусенец, который потом помешает защелкнуть коннектор. Конструкция обычно продумана так, что удаляемая оболочка не застревает в механизме, а выбрасывается автоматически или легко удаляется рукой.
Резюмируя наблюдения, можно сказать, что станок для разделки витой пары — это не прихоть, а обязательное условие для получения линка категории 6 и выше. Каждый элемент тракта важен, и подготовка кабеля — такой же ответственный этап, как и правильная схема обжима.
Грамотно подобранный инструмент окупается за счет снижения процента брака и уменьшения времени на переделку неработающих линий. Это аксиома для любого, кто занимается построением надежных телекоммуникационных сетей.
