Станция демонтажа ЖК-дисплеев

Его основное предназначение заключено в аккуратном отделении жидкокристаллической матрицы от слоя светодиодной или люминесцентной подсветки, а также от внешних защитных стекол или поляризационных фильтров. Данная процедура критически необходима при ремонте, когда требуется замена компонентов подсветки, или при утилизации, для извлечения дорогостоящих и сложно перерабатываемых материалов.

Принцип функционирования подобных аппаратов базируется на управляемом нагреве клеевого слоя, который соединяет различные компоненты экрана. Большинство моделей используют для этого резистивные или инфракрасные нагревательные элементы, способные равномерно прогреть всю площадь панели до строго заданных температурных значений.

Типичный диапазон рабочих температур лежит в пределах от 60 до 120 градусов Цельсия, что определяется типом применяемого в конкретном дисплее оптического клея, часто именуемого OCA.

Нормативная база, регламентирующая работу с подобным оборудованием, часто опирается не на единый государственный стандарт, а на совокупность технических условий производителей и требования безопасности при работе с электронагревательными устройствами. При выборе станции необходимо обращать внимание на соответствие ее электрических параметров стандартам сети, типичным образом это 220 Вольт при частоте 50 Герц, и наличие обязательной сертификации.

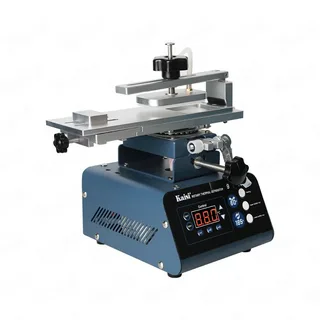

Качественный аппарат всегда обладает точной системой терморегулирования с погрешностью не более ±2–3 градуса, поскольку перегрев гарантированно ведет к необратимой порче жидкокристаллической ячейки, а недостаточный нагрев делает процесс разделения невозможным. Конструктивно установка представляет собой станину, на которой закреплена нагревательная платформа, часто снабженная вакуумным столом для фиксации хрупкой панели.

Вакуумный насос создает разрежение порядка 65–75 кПа, что надежно удерживает устройство без механических зажимов, способных создать точки напряжения и вызвать трещину.

Работа с аппаратом начинается с тщательной очистки поверхности экрана от любых загрязнений и следов пыли, ведь под действием вакуума даже мелкая соринка может привести к локальному напряжению и растрескиванию стекла. После размещения панели на платформе и включения вакуумной фиксации оператор задает требуемую температуру и время выдержки, которые зависят от диагонали и модели дисплея.

Для панели диагональю 15 дюймов время прогрева может составлять 90–120 секунд, тогда как для крупноформатного телевизионного экрана на 55 дюймов этот интервал возрастает до 5–7 минут. По истечении заданного периода и звукового сигнала, используя специальные присоски и тонкие пластиковые карты, мастер начинает аккуратное отделение стекла от корпуса, контролируя равномерность отхождения клеевого слоя.

Ключевой момент процесса — поддержание постоянного угла разделения, который обычно не должен превышать 30 градусов, чтобы минимизировать механическое напряжение на хрупкие проводники и саму матрицу.

Подбор подходящей модели оборудования требует анализа нескольких технических и эксплуатационных характеристик. Первичный параметр — максимальный размер обрабатываемой панели, указываемый в дюймах.

Компактные настольные версии рассчитаны на работу с экранами ноутбуков и планшетов до 17 дюймов, в то время как промышленные станции способны обслуживать телевизионные панели диагональю 85 дюймов и более. Следующий критерий — тип и точность терморегулятора.

Цифровые PID-контроллеры обеспечивают значительно более стабильный и предсказуемый нагрев, нежели простые механические термостаты. Мощность нагревательного элемента определяет скорость выхода на рабочий режим и энергопотребление; для бытовых условий часто хватает 500–800 Ватт, тогда профессиональный цикл требует 1500–2000 Ватт.

Наличие дополнительных опций, скажем, нижнего подогрева, значительно упрощает демонтаж особо сложных сборок, где клей используется с двух сторон.

Различия между разновидностями аппаратов проявляются в их конструктивном исполнении и степени автоматизации. Простейшие модели представляют собой термоплатформу с ручной регулировкой и механическим таймером.

Более продвинутые комплексы оснащаются сенсорным управлением, памятью для сохранения десятков профилей под разные типы дисплеев и возможностью программирования многоступенчатых циклов нагрева и охлаждения. Отдельные промышленные образцы включают в себя механизированные системы отделения стекла с помощью точных шаговых двигателей, что сводит человеческий фактор к минимуму и повышает выход годных изделий при ремонте.

Для регулярной работы с планшетными компьютерами и смартфонами имеет смысл рассмотреть станции с рамками-трафаретами, которые позволяют мгновенно позиционировать устройство точно над зоной нагрева без трудоемкой ручной настройки.

Сфера применения подобного инструментария давно вышла за рамки классических сервисных центров по ремонту компьютерной и бытовой техники. Сегодня эти станции активно используются в мастерских, специализирующихся на восстановлении автомобильных медиасистем, где требуется замена поврежденных тачскринов без дорогостоящей замены всего блока.

Еще один сегмент — компании, занимающиеся переработкой электронных отходов, для которых разделение компонентов дисплея является обязательным этапом, позволяющим выделить чистое стекло, пластик, металлы и жидкие кристаллы для дальнейшей утилизации. Производители электроники применяют подобное оборудование в лабораториях контроля качества для проведения деструктивного анализа собственной продукции.

Даже в сфере искусства и дизайна нашли свое место эти приборы, помогая создавать инсталляции из дисплейных модулей, освобожденных от верхних слоев.

Практический совет при эксплуатации заключается в обязательной предварительной проверке типа клея, использованного в конкретном дисплее; эту информацию можно найти в технической документации или сервис-мануалах. Температура стеклования для различных OCA-материалов варьируется, и ее превышение ведет к порче изделия.

Рекомендуется начинать работу с минимальных значений, указанных в паспорте станции для заданной диагонали, и постепенно подбирать оптимальный режим экспериментальным путем, фиксируя результаты для каждого типового устройства. Регулярное обслуживание аппарата, заключающееся в очистке поверхности вакуумного стола от остатков клея и проверке целостности нагревательной пленки, напрямую влияет на стабильность его работы и срок службы.

При долгом простое между операциями не следует оставлять панель под вакуумом на нагревательном элементе, так как остаточное тепло может вызвать нежелательную деформацию или изменение свойств поляризационных фильтров.

Эффективность всего процесса демонтажа в значительной степени определяется качеством расходных материалов, в первую очередь — пластиковых карт и присоскок, которые должны быть изготовлены из термостойкого и химически инертного материала, не оставляющего царапин на деликатных поверхностях. После успешного разделения компонентов остается слой застывшего оптического клея, который удаляется с применением специальных химических смывок либо механическим способом с помощью медленного намотчивателя.

Выбор метода очистки диктуется требованиями к чистоте поверхности для последующей склейки; при ремонте с повторным использованием матрицы необходимо добиться идеально ровного и обезжиренного состояния стекла. Современные станции высшего ценового сегмента иногда комплектуются ультразвуковыми генераторами тумана, который подается в зону разделения для частичной нейтрализации клея и облегчения физических усилий оператора.

Разумный подход к выбору и использованию этого специализированного инструмента открывает возможности для высокоточного, воспроизводимого и экономически оправданного ремонта сложнейших электронных компонентов.
