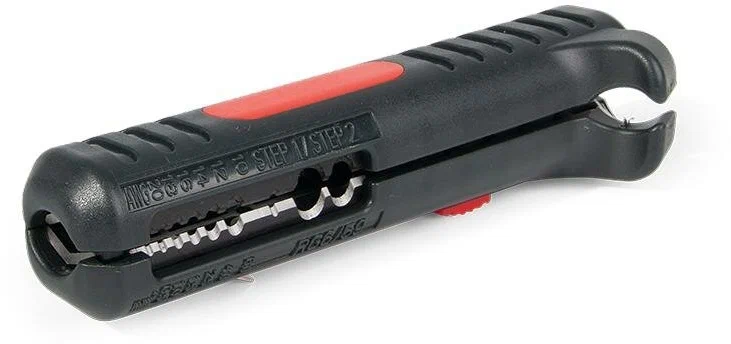

Стрипперы для круглого кабеля

В этом случае применяются стрипперы, рассчитанные именно на круглый формат жилы. Их конфигурация приспособлена к плотному обхвату оболочки с возможностью точно ограничить глубину надреза без повреждения сердечника.

Классический обжимной инструмент для провода чаще всего рассчитан на проводники с сечением до 6 мм² и не учитывает форму сечения. В случае круглого кабеля важна не только площадь поперечного среза, но и равномерность давления по окружности.

У специализированных моделей резак выполнен в виде регулируемого кольца или ползункового ножа, смещающегося под нужным углом. Некоторые типы оснащаются сменными направляющими для разных диаметров.

Для точного съема оболочки важно учитывать не только внешние размеры, но и материал изоляции. В случае с ПВХ оболочкой достаточно лёгкого надреза, в то время как термостойкий полиэтилен или нейлон требует более глубокого реза.

Согласно требованиям ГОСТ 31565 и IEC 60332-1-2, при подготовке концов жил запрещается оголять токоведущую часть более чем на 10% от диаметра при съеме изоляции. Это диктует необходимость применения инструмента с ограничителем глубины.

Регулировка производится винтовыми элементами или кулачковыми фиксаторами. В случае с кабелями NYM, ВВГнг, или КГ, лучше выбирать модели с возможностью продольного и кругового реза.

Для съемной внешней оболочки используют круговое направление, а для последующего деления — продольное. Стрипперы с поворотной головкой позволяют переходить между этими режимами за один захват, не вынимая кабель.

В профессиональных моделях можно встретить встроенные шкалы с указанием глубины надреза, шагом 0,1 мм и стопором хода ножа. Это актуально при подготовке распределительных коробок, где важно сохранить целостность внутренней изоляции.

На кабеле диаметром 12 мм с двойной оболочкой рекомендовано выставлять глубину 1,2–1,5 мм. При меньшем значении не происходит полного надреза, при превышении — высок риск повредить жилу.

Рукоятки выполняются из стеклонаполненного полиамида, резины или ТПЭ. При выборе инструмента необходимо оценить уровень скольжения, особенно при работе в перчатках.

В моделях Knipex, Jokari или Haupa часто применяются эргономичные ручки с нескользящим покрытием. Применение маслобензостойких материалов предотвращает разрушение ручек при длительном контакте с техническими жидкостями.

Разновидности стрипперов для округлых кабелей делятся по способу приведения ножа в действие: автоматические, полуавтоматические и ручные. В автоматических типах движение лезвия синхронизировано с усилием на рукоятке.

В полуавтоматах требуется вручную переключать положение ножа между режимами. Самые простые модели оснащаются фиксированной резкой головкой и требуют точного позиционирования кабеля вручную.

В условиях монтажных работ на объекте, где часто приходится работать с большим числом проводников, удобнее использовать модели с функцией автоподстройки под диаметр. Такие конструкции, как у Ideal или Weidmüller, сами определяют внешний размер и подбирают оптимальное усилие.

Это особенно удобно при прокладке слаботочных сетей с разными марками проводов в едином жгуте. При установке автоматических светильников с трехжильной подводкой под напряжение 220 В рекомендовано использовать инструмент с калиброванным ограничителем до 0,8 мм.

При подборе модели необходимо оценить диапазон работы по диаметру: стандартные бытовые варианты охватывают от 4 до 16 мм, расширенные — до 25 мм. Важно также учитывать шаг регулировки — чем он меньше, тем точнее настройка.

У отдельных модификаций он составляет 0,25 мм, что позволяет применять их для кабелей с комбинированной изоляцией, как в случае с NYM 3x2,5 или H07RN-F.

Часто встречается встроенный отсек под запасные лезвия, что удобно в случае затупления. Сами ножи изготавливаются из хромованадиевой стали, нередко с твердосплавными напайками.

Средний ресурс — около 15 000 операций, при условии корректного применения. При обжиме кабелей с наружной броней рекомендуется использовать стрипперы с усиленной пружинной группой, способной выдержать сопротивление защитной оболочки.

Отдельно стоит упомянуть модели с функцией продольного скольжения. Они позволяют делать разрез вдоль жилы при выводе проводника из кабельного канала.

Конструкции с вращающейся головкой и шарнирной рукояткой особенно полезны при работе в щитах, где ограничено пространство. В таких условиях применение стандартных ножей затруднено, а съём изоляции под углом невозможен без деформации кабеля.

При выборе между профессиональными и полупрофессиональными моделями ключевое значение имеет не бренд, а конструкция. Так, модели с подвижной пяткой и возможностью точной установки центра лезвия относительно жилы позволяют избегать повреждений экрана или защитной оплётки.

В случае с коаксиальными линиями предпочтительны решения с двойной регулировкой: сначала — по диаметру внешнего слоя, затем — по глубине внутреннего.

Инструмент должен соответствовать требованиям IEC 60900 при использовании в среде до 1000 В. Для электроустановок в жилых помещениях применяют изолированные модели с допуском к прямому контакту до 400 В, соответствующие ГОСТ 12.2.007.0.

Если предстоит работа на щитах или промышленных объектах, следует применять инструмент с маркировкой «VDE-tested», указывающей на испытание под напряжением.

В процессе работы с кабелем важно не допускать вращения или сгибания инструмента относительно оси, особенно при съеме внешнего слоя. Это может привести к повреждению жилы и необходимости полной замены отрезка.

В случае с термостойкой оболочкой рекомендовано предварительно подогреть участок феном до 50–60°C, что делает материал более эластичным и снижает риск разрыва.

Некоторые производители указывают допустимую частоту применения инструмента — до 50 резов в минуту при равномерной нагрузке. Превышение этого значения может привести к быстрому износу пружинного механизма.

При массовом использовании, как на производственной линии, целесообразно выбирать модели с алюминиевым каркасом и усиленными шарнирами.

Для мастеров, работающих в распределительных коробках, также важно наличие встроенного захвата для фиксации кабеля. Это уменьшает вероятность проскальзывания при съеме, особенно при использовании провода с силиконовой оболочкой.

Уровень фиксации должен регулироваться в пределах от 10 до 30 Н, в зависимости от типа изоляции.

В случае с многослойными кабелями, такими как бронированный АВБбШв, следует выбирать модели с двухступенчатым механизмом: сначала снимается оболочка, затем – подслойная защита. Такие конструкции позволяют разделывать жилу без применения дополнительных режущих инструментов.

Для надежности фиксации корпус инструмента должен иметь антискользящее покрытие с шероховатостью не ниже R10 по ISO 4287.
