Стрипперы для силового кабеля

Казалось бы, операция простая, но на практике использование обычного монтажного ножа часто приводит к надрезам меди или алюминия, а это прямой путь к перегреву и обрыву проводки в месте дефекта. Промышленность выпускает огромное количество моделей, различающихся конструкцией, типом привода и областью применения, поэтому ориентироваться в этом многообразии нужно осознанно, опираясь на технические характеристики и нормативы.

Классифицировать эти приспособления можно по нескольким признакам. Прежде всего, по типу воздействия на изоляцию: существуют ручные механические модели, где усилие прикладывает сам мастер, гидравлические варианты для толстых бронированных линий и электрические с питанием от аккумулятора или сети.

В профессиональной деятельности чаще всего используются ручные стрипперы, так как они дают хороший контроль процесса. Гидравлические аналоги незаменимы при работе с магистральными трассами большого сечения, например, от 50 мм² и выше, где физически трудно провернуть инструмент вручную.

Электрические разновидности удобны при больших объёмах однотипных операций, когда каждый сэкономленный миг складывается в часы рабочего времени.

Конструктивно инструменты делятся на две большие группы: для снятия внешней оболочки силового кабеля и для зачистки изоляции непосредственно с жил. Первые часто оснащаются круглым ножом, который прорезает верхний слой по окружности, или специальным крючком, позволяющим сделать продольный надрез и затем стянуть защитную оболочку чулком.

Вторые, предназначенные для отдельных проводников, обычно имеют регулируемый упор и V-образное лезвие, которое раскрывается при сжатии рукояток, обхватывая жилу и срезая изоляцию движением назад. Есть и комбинированные решения, позволяющие выполнять обе операции одним устройством, но они зачастую уступают специализированным аналогам в удобстве или точности.

Процесс удаления изоляции всегда требует внимания к нескольким параметрам. Главный из них – глубина реза.

Её необходимо выставить точно по толщине снимаемого слоя, чтобы нож касался только полимера и не доставал до металла. Современные модели оснащаются регулировочными винтами или сменными вставками под разные диаметры.

В паспорте к инструменту обычно указывается диапазон сечений, с которыми он может работать, например, от 0,5 до 6,0 мм² для тонких жил или от 6 до 25 мм² для более массивных проводников. При выборе положения ножа полезно учитывать материал жилы: алюминий мягче меди, поэтому риск повреждения здесь выше, и настройку нужно проводить особенно тщательно.

Стандарты, регламентирующие параметры кабельной продукции, напрямую влияют на конструкцию стрипперов. В нашей стране действуют ГОСТы на сечения и конструкцию силовых кабелей, например, ГОСТ 31996-2012, который описывает параметры изоляции из поливинилхлоридных и сшитых полиэтиленовых композитов.

Толщина покрытия для разных сечений нормируется, и производители качественного инструмента ориентируются на эти цифры. В Европе распространены стандарты МЭК (IEC), по которым изготавливается популярный кабель типа NYM.

Его оболочка имеет специфическую конструкцию с мелонаполненным слоем, и для комфортной работы с ним лучше использовать стрипперы, специально адаптированные под такие параметры.

Разбираясь в разновидностях, нельзя пройти мимо устройств для снятия изоляции с коаксиальных линий и слаботочных систем, но нас в первую очередь интересуют именно силовые варианты. Здесь есть свои конструктивные особенности: например, для плоских кабелей типа ВВГ выпускаются модели, которые не повреждают изоляцию соседних жил при зачистке.

Секторные жилы большого сечения требуют применения поворотных головок, которые позволяют ножу точно обойти неправильную форму проводника. Для бронированных марок, защищённых стальной лентой или проволокой, необходимы специальные гидравлические или мощные механические ножницы с усиленным приводом.

Принцип действия всех этих инструментов основан на контролируемом механическом разрезании полимера. В самых простых вариантах используется фиксированный зазор между лезвием и упором, который подбирается под стандартный диаметр жилы без изоляции.

В более совершенных конструкциях применён самоцентрирующийся механизм: при сжатии ручек губки сходятся симметрично, нож врезается в оболочку точно по центру, исключая перекосы. Есть модели с храповым механизмом, который позволяет выполнять рез за несколько нажатий, что удобно при работе с толстыми и жёсткими покрытиями, особенно в труднодоступных местах.

Практическое использование стриппера обычно не вызывает сложностей, но требует соблюдения последовательности. Сначала инструмент раскрывают, вставляют жилу до упора, затем плавно сжимают рукоятки до характерного щелчка или момента, когда лезвия полностью сомкнутся.

После этого, продолжая удерживать сжатыми ручки, потягивают устройство на себя, и срезанная изоляция легко соскальзывает. Важно не прикладывать излишних усилий в момент протяжки, чтобы не растянуть остатки полимера и не оголить жилу больше нужной длины.

Оптимальная длина оголённого участка для большинства клеммных соединений составляет 10-12 миллиметров, но в распределительных коробках может требоваться иная величина, которую легко выдержать благодаря упору на корпусе.

Подбор правильной модели начинается с анализа типовых задач. Если предстоит монтировать электропроводку в квартире с использованием кабелей сечением до 6 мм², вполне достаточно простого механического стриппера с регулировкой усилия и сменными гнёздами под разные диаметры.

Для работы в щитовых, где много гибких многопроволочных проводников типа ПВ-3, стоит обратить внимание на модели, которые не перерезают тонкие жилки, а раздвигают их, срезая изоляцию особым способом. При прокладке уличных линий или вводов в дом часто встречаются кабели сечением 16-35 мм² с двойной изоляцией, и здесь пригодится мощный стриппер с длинными рукоятками, обеспечивающими хороший рычаг.

Материал изготовления лезвий имеет первостепенное значение для долговечности инструмента. Качественные ножи выполняются из инструментальной легированной стали с твердостью порядка 60-62 HRC по шкале Роквелла.

Именно такая твёрдость позволяет сохранять остроту кромки долгое время, даже при контакте с наполнителями в кабельной изоляции, которые часто имеют абразивные свойства. Некоторые производители наносят на лезвия алмазную или титановую заточку, что дополнительно повышает износостойкость и снижает трение в момент реза.

Притупившийся нож неизбежно начнёт мять изоляцию или оставлять заусенцы, поэтому возможность замены или заточки – важный аргумент при выборе.

Области применения стрипперов охватывают не только профессиональный электромонтаж, но и сферу обслуживания и ремонта оборудования. Наладчики станков с ЧПУ постоянно сталкиваются с необходимостью разделки контрольных кабелей в плотных пучках, где ошибочный надрез может вывести из строя целую линию связи.

Электромонтёры, обслуживающие трансформаторные подстанции, используют гидравлические клещи для снятия изоляции с алюминиевых шин и жил маслонаполненных кабелей. Даже при установке систем кондиционирования и вентиляции, где прокладываются силовые линии к компрессорам, качественная зачистка концов – залог надёжного контакта в клеммных колодках, работающих в условиях вибрации.

В последнее время на рынке появилось много универсальных моделей, позиционирующихся как пригодные для всех типов работ. Относиться к таким обещаниям нужно осторожно: устройство, которое отлично справляется с тонкой изоляцией сигнальных проводов, может оказаться бессильным против толстой оболочки силового кабеля ВВГнг.

Поэтому опытные мастера предпочитают иметь в арсенале два-три специализированных инструмента: один для тонких сечений до 4 мм², другой для средних, до 16 мм², и, возможно, отдельный для снятия внешней оболочки с круглых кабелей. Такой подход гарантирует аккуратность и скорость работы, а также сводит к минимуму риск повреждения проводников.

Интересной особенностью некоторых современных стрипперов является наличие встроенного ограничителя длины снимаемой изоляции. Это может быть передвижной упор, который фиксируется на нужном расстоянии от лезвий.

В дорогих профессиональных сериях встречаются даже шкалы с делениями, позволяющие выставить длину зачистки с точностью до миллиметра. Это особенно полезно при серийном производстве жгутов проводов, например, при сборке электрощитов, где все концы должны быть одинаковой длины для эстетичного и правильного монтажа на DIN-рейку.

Регулировка усилия сжатия – ещё один параметр, на который стоит обратить внимание. У разных марок кабелей плотность изоляции может отличаться в зависимости от производителя и материала.

Жёсткий полиэтилен требует большего усилия реза, чем мягкий ПВХ-пластикат. Наличие механизма настройки порога срабатывания храпового механизма позволяет адаптировать инструмент под конкретную партию проводки, предотвращая как недокаты, когда изоляция не прорезается до конца, так и пережимы, способные повредить жилу.

В простых моделях эта функция отсутствует, и мастеру приходится подстраиваться под конструкцию, развивая определённый навык.

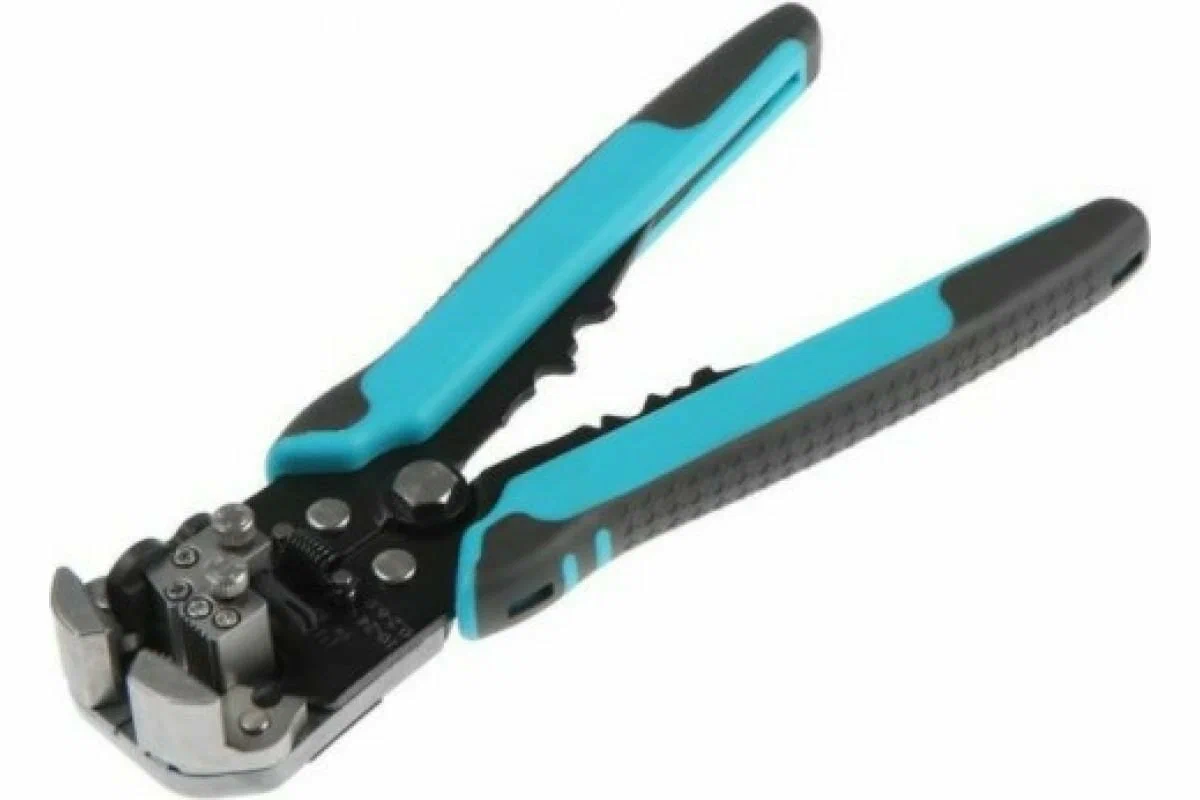

При выборе инструмента для разделки многожильных гибких проводов стоит отдать предпочтение моделям с так называемой функцией самоподстройки под сечение. В таких устройствах ножи не просто смыкаются на фиксированную величину, а обжимают проводник, повторяя его форму, благодаря чему тонкие проволочки не перерезаются, а остаются целыми.

Технически это реализовано через сложную кинематику рычагов или подпружиненные губки. Для станционных и монтажных работ, где преобладают именно гибкие кабели, подобные свойства выходят на первый план.

Параметры силового кабеля часто диктуют выбор не только типа, но и размера стриппера. Например, для кабелей сечением 240 мм² или 300 мм² обычный ручной инструмент просто не подойдёт из-за габаритов губок и требуемого усилия.

Здесь в ход идут гидравлические головки с комплектом сменных матриц под конкретный наружный диаметр. Такие устройства работают от ручного гидравлического насоса и способны создавать усилие в несколько тонн, без труда разрезая даже свинцовую оболочку или стальную броню.

Их применение строго регламентировано технологическими картами прокладки высоковольтных линий.

Совместимость стриппера с конкретной маркой кабеля часто проверяется ещё до покупки. Для этого достаточно взять образец проводника и попробовать зачистить его в магазине, если есть такая возможность.

Стоит обратить внимание, не остаются ли на жиле продольные царапины и не сминается ли изоляция в месте среза. Идеальный срез должен быть перпендикулярен оси, без заусенцев и остатков полимера.

Некоторые профессиональные модели гарантируют чистоту снятия даже со старых, задубевших от времени покрытий благодаря особой геометрии заточки.

В заключение разговора о разновидностях стоит упомянуть инструменты для снятия изоляции без её разрушения. Такие стрипперы используются, когда кабель нужно не оконцевать, а временно подключиться к линии без разрыва.

Они аккуратно срезают только часть оболочки, не оголяя жилу полностью, и применяются в контрольно-измерительной практике. В силовых сетях это встречается реже, но на подстанциях при поиске повреждений такие приборы бывают востребованы.

Обычно они имеют специальный держатель с игольчатым ножом и ограничителем глубины, исключающим касание токоведущей части.
