Строп с амортизатором серии СК для работы на высоте

В отличие от простых соединительных канатов, данные устройства содержат специальный узел, который контролируемо разрушается или распускается, снижая нагрузку на тело человека до безопасных значений. Сегодня мы детально разберем, по каким признакам классифицируются такие стропы, какие нормативные документы регламентируют их производство, и как выбрать подходящую модель под конкретные условия эксплуатации.

В основу классификации изделий серии СК положена конструкция амортизирующего элемента. Чаще всего встречаются два типа: ленточный, где энергия гасится за счет последовательного разрыва прошивных нитей, и текстильный с вытяжной петлей, при котором материал распускается подобно молнии.

Первый вариант типичен для стропов из полиэфирной ленты шириной 44 или 48 мм, сложенной в несколько слоев и простроченной специальным швом. Второй можно увидеть на устройствах из синтетического каната диаметром 10–12 мм, где внутри оплетки спрятана слабина, высвобождающаяся при рывке.

Обе конструкции рассчитаны на то, чтобы остановить падение с высоты не более двух метров, удерживая возникающее усилие в пределах 6 кН.

Что касается нормативной базы, то здесь действуют европейские стандарты, адаптированные в России как национальные ГОСТы. В первую очередь это ГОСТ Р ЕН 355, который устанавливает требования к амортизаторам динамического рывка, и ГОСТ Р ЕН 354, описывающий общие характеристики соединительных стропов.

По этим документам, любое подобное устройство обязано выдерживать падение груза массой 100 кг с коэффициентом 2 (то есть при длине каната 2 метра свободный полет составит 4 метра), не передавая на манекен усилия выше 6 кН. Кроме того, статическая разрывная прочность самого стропа без учета амортизатора должна быть не менее 22 кН.

Эти цифры – ориентир для каждого, кто проверяет маркировку на бирке изделия.

Принцип работы данной системы достаточно прост, но требует понимания последовательности событий. Представьте, что монтажник сорвался с опоры: его тело начинает ускоренно двигаться вниз, а веревка или цепь, соединяющая его с анкерной точкой, резко натягивается.

В обычном стальном тросе такой рывок создал бы перегрузку, способную сломать ребра или позвоночник. Однако внутри амортизатора заложен слабый элемент – специальные стежки или вплавленный полимерный вкладыш, который разрушается при достижении порогового усилия около 2–4 кН.

Разрушение происходит не мгновенно, а в течение 0,5–1,0 метра пути, за счет чего пиковая нагрузка снижается до разрешенных 6 кН. Таким образом, кинетическая энергия падения переходит в тепло и работу разрыва ткани.

Как же правильно пользоваться подобным устройством? Всякий раз, выходя на высоту, необходимо убедиться, что амортизатор не был вскрыт ранее и не имеет следов раскрытия защитного чехла.

Пристегивать строп следует за специальное кольцо на спине страховочной привязи – именно там расположена точка крепления, рассчитанная на динамический рывок. Никогда не используйте боковые или грудные кольца для присоединения амортизирующего стропа, так как они спроектированы только для позиционирования.

Другой конец (карабин или крюк) фиксируется к надежной анкерной линии, причем защелка должна закрываться до щелчка, а предохранительная муфта – закручиваться до упора. Важный нюанс: длина свободного стропа не должна превышать 2 метров, иначе даже сработавший амортизатор не защитит от удара о нижележащую поверхность.

Подбор правильной модели начинается с анализа условий, в которых вам предстоит трудиться. Для промышленного альпинизма и работ на мачтах сотовой связи оптимальным решением станет строп из синтетического каната диаметром 10,5 мм с двусторонними карабинами типа «треугольник» или «Омега».

Такая конструкция легка, не боится перегибов о края металлических профилей, и амортизатор в ней часто скрыт в тканевый мешок, защищающий от грязи. Напротив, при монтаже кровли или работе в траншеях удобнее использовать плоскую ленточную модель с крюком на одном конце и карабином на другом.

Обратите внимание на маркировку, где производитель указывает класс пользователя: «1» означает, что изделие рассчитано на массу до 100 кг, «2» – до 120 кг, а «3» – до 140 кг вместе с одеждой и инструментом.

Чем же различаются разновидности внутри серии СК? Первое – это материал силовой ленты: полиэфир (PES) выдерживает воздействие ультрафиолета и влаги, но плавится при трении о горячие поверхности; полиамид (PA) прочнее на разрыв, однако теряет свойства в мокром состоянии.

Второе отличие – тип карабинов. Модели бюджетной линейки оснащаются штампованными из алюминиевого сплава замками с усилием раскрытия 14 кН, в то время как профессиональные версии имеют кованые стальные крюки с нагрузкой до 27 кН и автоматической блокировкой муфты.

Третье – наличие дополнительных функций: некоторые стропы снабжены индикатором срабатывания в виде красной метки, вылезающей из-под чехла после рывка. Другие модели комплектуются амортизатором увеличенного хода (до 1,8 метра), что критично при работе на высотах менее 4 метров.

Области применения данных средств охватывают практически все сектора, где человек покидает твердую опору. На строительстве небоскребов и мостов эти стропы используются в паре с горизонтальными анкерными линиями, позволяя перемещаться вдоль ферм без постоянной перестежки.

В ветроэнергетике, когда техник поднимается внутрь башни ветряка по вертикальной лестнице, применяется строп с амортизатором, зафиксированный на канатном ползуне – он не мешает движению, но мгновенно блокируется при срыве. Даже в спасательных операциях, где требуется эвакуировать пострадавшего с высоты, ставят удлиненные версии (3–4 метра), так как амортизатор поглощает рывок спускаемого груза.

Не стоит забывать и про складское хозяйство: при работе на стеллажах высотой до 8 метров использование короткого (1,5 м) стропа с текстильным гасителем предотвращает тяжелые травмы при падении с риштока.

Для выбора подходящей длины вам нужно измерить расстояние от точки крепления на привязи до ближайшей анкерной опоры. Возьмем типичный случай: анкерное устройство закреплено на высоте 1,8 метра над уровнем перекрытия, а ваша точка крепления (кольцо на спине) расположена на 0,4 метра ниже плеч.

Если вы используете строп длиной 2 метра, то в момент срыва свободный полет составит 2 + (1,8 – 0,4) = 3,4 метра, что допустимо, так как амортизатор прибавит еще до 1 метра тормозного пути. Однако модель длиной 2,5 метра в тех же условиях даст падение 3,9 метра – это уже близко к критической отметке, когда есть риск удара о нижележащую плоскость.

Производители обычно указывают в паспорте максимальную высоту срабатывания – для серии СК она варьируется от 3,5 до 4,2 метра в зависимости от класса.

Практический совет: всегда держите в запасе два разных типа стропов – короткий (1,2–1,5 м) для фиксации на одном месте и удлиненный (1,8–2,0 м) для перемещения по сложному рельефу. Короткое изделие незаменимо, когда вы работаете у самой анкерной точки, например, на вышке связи – оно не будет болтаться и цепляться за арматуру.

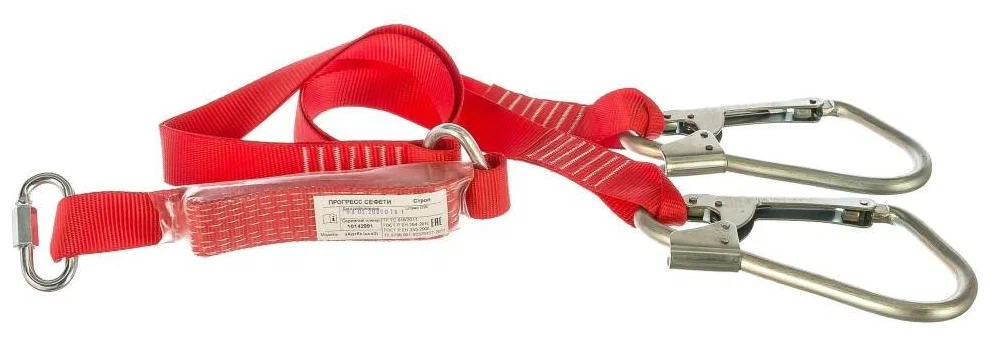

Длинное пригодится на широких пролетах, где расстояние между точками зацепа достигает 3 метров. Некоторые профессионалы используют двойной строп с двумя амортизаторами (так называемый «ус»), позволяющий попеременно перестегиваться, не оставаясь без страховки ни на секунду.

Однако помните, что в таком исполнении каждый амортизатор рассчитан на собственное срабатывание – после рывка оба уса подлежат списанию, даже если один из них остался внешне цел.

Разбирая различия моделей, нельзя пройти мимо типа соединительной фурнитуры. Для работы в агрессивных средах – на химических производствах или в морских портах – выпускают стропы с карабинами из титана или нержавеющей стали AISI 316, устойчивой к коррозии.

В обычном строительстве достаточно алюминиевых сплавов (6082 или 7075), но обращайте внимание на покрытие: анодированная поверхность дольше не истирается. Для высотных спасателей созданы модификации с быстросъемными карабинами типа «Байонет», которые отстегиваются одной рукой даже в толстых перчатках.

А вот крюки с автоматическим захватом пружины, характерные для позиционирующих стропов, для серии СК не рекомендуются, поскольку при рывке они могут деформироваться и не раскрыться.

В итоге, грамотный подбор стропа с амортизатором серии СК базируется на трех китах: знании стандартов (ГОСТ Р ЕН 355), понимании собственного веса со снаряжением и точной оценке геометрии рабочей зоны. Не гонитесь за самой дешевой моделью – экономия здесь оборачивается либо излишне жестким амортизатором (пиковая нагрузка 7–8 кН), либо недостаточным ходом гасителя (менее 0,5 м), что не позволит остановить падение с коэффициентом 2.

Всегда требуйте у продавца сертификат соответствия и проверяйте, чтобы на изделии была четкая маркировка с датой выпуска и серийным номером. Помните: даже самое надежное устройство имеет ограниченный срок службы – для текстильных элементов он составляет 3–5 лет при интенсивной эксплуатации, после чего полимерные волокна деградируют даже без видимых повреждений.
