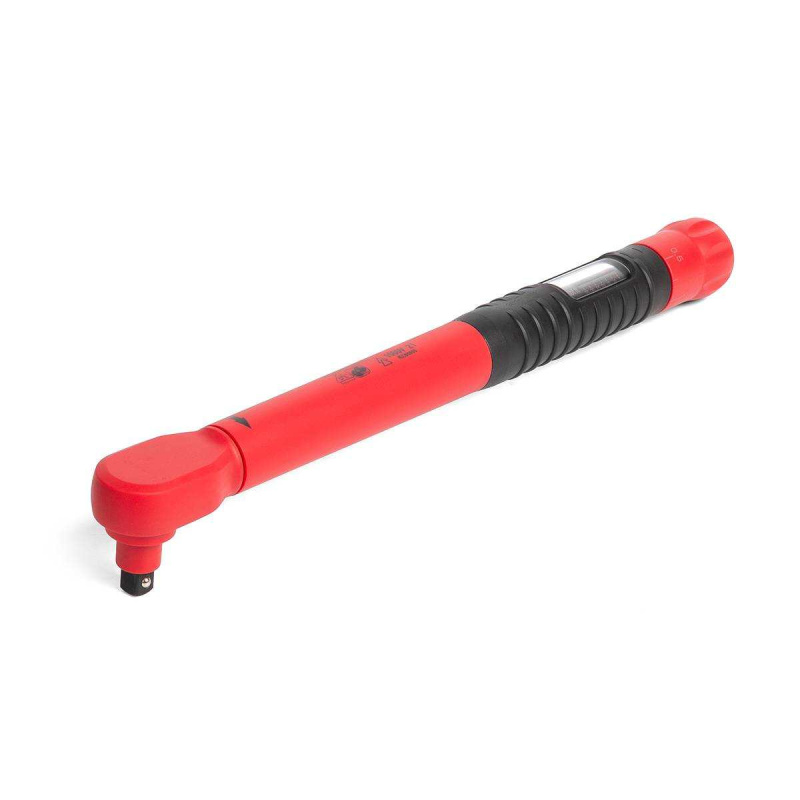

Когда речь заходит о монтаже распределительных устройств или обслуживании воздушных линий, обычный инструмент становится не просто бесполезным, а смертельно опасным. Именно здесь на сцену выходит специализированное приспособление, сочетающее в себе три критических свойства: изолирующую способность, точное регулирование крутящего момента и храповой механизм.
Линейка ПРОФИ представляет собой группу устройств, которые различаются между собой прежде всего по двум фундаментальным параметрам — рабочему напряжению и диапазону затяжки. Внутри этой серии вы встретите модификации, рассчитанные на номинальное напряжение до 1000 В, что подтверждено сертификацией по стандарту IEC 60900.
Каждый экземпляр обязательно проходит испытание напряжением 10000 В переменного тока в течение трех минут, о чем свидетельствует маркировка на цветном покрытии рукоятки.
Классификация внутри семейства строится вокруг максимального усилия, которое способен развить механизм. Так, младшие модели серии ПРОФИ управляются с моментом от 5 до 25 Н·м, что идеально подходит для фиксации клеммников и винтовых зажимов слаботочных цепей.
Средние экземпляры перекрывают коридор 20–100 Н·м, востребованный при сборке шин распределительных щитов до 630 А. Тяжелые версии работают в диапазоне 60–300 Н·м, без них не обходится затяжка шпилек разъединителей и контактных пластин мощностного оборудования.
Принципиальное отличие между соседними ступенями кроется в длине плеча и сечении квадрата посадочного гнезда: для малых усилий применяется присоединительный размер 1/4 дюйма, для средних — 3/8 дюйма, а для больших моментов используется тяжелый привод 1/2 дюйма.
Конструкция основывается на классическом динамометрическом узле, встроенном в прочный корпус из стеклонаполненного полиамида. Когда вы начинаете поворачивать рукоятку, пружина внутри механизма сжимается до определенного предела, заданного шкалой на барабане.
В момент превышения порогового значения срабатывает подпружиненный шарик или клин, выходящий из зацепления — трещотка издает характерный щелчок, а головка проскальзывает. При этом вы не прилагаете дополнительных усилий, защищая резьбу от срыва или растрескивания изолирующей части арматуры.
В конструкции ПРОФИ используют стальную закаленную звездочку с 36 зубьями, обеспечивающую шаг поворота в 10 градусов, чего достаточно для работы в стесненных условиях распределительного шкафа.
Чтобы правильно эксплуатировать подобный инструмент, необходимо выставить на шкале значение, требуемое технической документацией на конкретное соединение. Для медной шины сечением 10х100 мм стандартная затяжка болта М10 составляет 45 Н·м, и вы поворачиваете регулировочную втулку до совпадения риски с этой цифрой.
После фиксации контргайкой приступайте к работе: ставьте головку на крепеж, держите рукоятку строго за изолированную часть и вращайте плавно, без рывков. Услышав щелчок и ощутив провал, немедленно прекращайте воздействие — соединение уже получило расчетный момент.
Помните, что длительное превышение предела пружины (свыше 110% от верхней границы) приводит к необратимой деформации калибровочного элемента.
Подбор подходящей конкретной модели начинается с анализа типов соединений, которые предстоит обслуживать. Для оконцевания жил наконечниками с помощью болтовой прессовки не требуется большой момент, достаточно версии до 25 Н·м с посадочным квадратом 1/4 дюйма.
А вот при монтаже разборных соединителей для проводов СИП-4 с сечением 70 мм2 необходимо усилие около 80 Н·м, здесь понадобится модификация на 3/8 дюйма с коридором до 100 Н·м. Следующий критерий — частота использования: для ежедневных многоцикловых операций выбирайте экземпляры сдвоенной пружиной, они служат около 5000 срабатываний до потери точности, тогда как обычные версии рассчитаны на 2000 щелчков.
Разновидности внутри серии отличаются наличием дополнительных функций. Базовая комплектация оснащается фиксированной головкой под сменные торцевые головки.
Улучшенная версия имеет реверсивный переключатель направления вращения, что критично при работе с правыми резьбами — вы можете переставить рычаг на откручивание, не прилагая чрезмерных усилий для срыва закисшего болта. Премиальные модификации ПРОФИ содержат два цветовых индикатора на корпусе: зеленый сектор показывает безопасную зону усилия, желтый — приближение к пределу, а красный сигнализирует о перегрузке.
По стандарту, заводская калибровка выполняется с погрешностью ±3% от установленного значения, но инструмент с возможностью подстройки позволяет раз в год возвращать точность с помощью динамометрического ключа-эталона.
Области применения простираются от компактных автоматизированных систем управления до крупных трансформаторных подстанций. В случае строительства цеха заводского оборудования техник использует такую трещотку для фиксации шинных мостов на токарных станках с ЧПУ, где вибрация быстро ослабляет обычные зажимы.
На линиях электропередачи монтеры работают приспособлением на изолирующих стремянках, затягивая клеммы анкерных зажимов без отключения напряжения — диэлектрическая рукоятка надежно защищает до 1000 В. Энергетики на распределительных подстанциях собирают секции 0,4 кВ, закрепляя автоматические выключатели на DIN-рейке и подключая силовые кабели с наконечниками.
Для практического выбора конкретной версии рекомендую обращать внимание на длину рукояти: модели до 300 мм удобны внутри шкафов, а приспособления с плечом 500 мм и более позволяют развивать 200 Н·м при меньших физических усилиях. Проверьте наличие защитного покрытия на металлических частях — рабочая головка и защелки должны иметь двухслойное покрытие (никель и хром), предотвращающее коррозию в агрессивной среде трансформаторных масел.
Хранить динамометрический механизм следует только в расслабленном состоянии: после работы поверните регулировочный барабан до минимальной отметки, иначе пружина потеряет упругость через 3–4 месяца.
Говоря о взаимозаменяемости, стоит отметить, что квадрат привода 1/2 дюйма, 3/8 дюйма и 1/4 дюйма полностью соответствует международному стандарту ANSI, поэтому вы сможете использовать любые торцевые головки и удлинители от ведущих брендов. Единственное ограничение — нельзя ставить на инструмент переходники для увеличения плеча, так как это искажает реальный момент на крепеже.
При работе в условиях пониженных температур до -20°C рекомендую брать экземпляр ПРОФИ с отметкой LT (Low Temperature), у него используется силиконовая смазка в храповом узле, которая не густеет на морозе.
Для монтажа оборудования постоянного тока до 440 В (аккумуляторные батареи, выпрямительные мосты) подойдет любая модель серии, но стоит отдать предпочтение максимальной величине в 25 Н·м из-за хрупкости изоляционных оснований. А вот при сборке воздушных линий с большим количеством алюминиевых ответвлений необходим экземпляр на 200 Н·м с функцией фиксации достигнутого пика — специальная стрелка показывает, было ли превышено заданное усилие в процессе протяжки.
В паспорте каждой единицы указывается класс точности (обычно 3 или 4), соответствующий международному стандарту ISO 6789:2017.
Подводя черту под обзором возможностей, замечу, что диэлектрические свойства инструмента серии ПРОФИ подтверждены не только испытанием высоким напряжением, но и проверкой на ударную вязкость диэлектрика при низких температурах. Рукоятка не должна трескаться при падении с высоты двух метров на бетонный пол — эту проверку модель проходит в ходе периодических испытаний каждые 12 месяцев.
Среди практического опыта отмечу, что для маркировки крепежа классов прочности 5.6 и 8.8 подходят модели с коридором 40–100 Н·м, а для ответственных соединений класса 12.9 необходим диапазон 60–200 Н·м, иначе не удастся создать расчетную деформацию стержня.
