Трубогибы гидравлические

Механизмы находят применение в сферах монтажа трубопроводов, изготовления металлоконструкций и автомобильного тюнинга, где требуется высокая прочность соединений и повторяемость результатов. Ключевым достоинством гидравлического привода выступает способность создавать значительное усилие при относительно компактных габаритах самого инструмента.

Классификация этих агрегатов чаще всего строится по типу привода и мобильности. Ручные гидравлические устройства функционируют за счет мускульной силы оператора, нагнетающей масло в рабочий цилиндр через рычажный насос.

Они мобильны и независимы от источников энергии, что делает их незаменимыми на удаленных объектах. Электрогидравлические станции оснащены отдельным электрическим насосным блоком, обеспечивающим быстрое и менее трудоемкое создание давления.

Стационарные промышленные модели с числовым программным управлением предназначены для серийного производства сложных гнутых деталей.

Деятельность с подобным оснащением регламентируется рядом нормативных документов, которые обеспечивают безопасность и качество работ. В российской практике основным стандартом для гибочного оборудования является ГОСТ 21752-81 «Система «Человек-машина».

Рабочее место оператора». Для оценки качества самих гнутых элементов трубопроводов применяют СНиП 3.05.04-85, регламентирующие допустимые отклонения по углам, овальности и толщине стенки в зоне деформации.

Европейские директивы, скажем, DIN 2605-1, детально описывают технические условия на стальные отводы, определяя радиусы гиба и углы.

Принцип действия основан на преобразовании давления гидравлической жидкости в линейное усилие штока. При качании рычага ручного насоса масло поступает в полость цилиндра, выдвигая пуансон.

Этот элемент давит на трубу, уложенную в матрицу определенного радиуса, заставляя металл плавно изгибаться по заданному шаблону. Рабочее давление в системе ручных моделей способно достигать 700 бар, что позволяет развивать усилие до 100 тонн на крупных промышленных образцах.

Возврат штока в исходное положение осуществляется либо вручную переключателем сброса, либо автоматически подпружиненной системой.

Практическое использование начинается с корректного подбора оснастки, чей радиус должен соответствовать наружному диаметру обрабатываемой трубы. Перед операцией на корпусе гибочного сегмента отмечают точку начала загиба, после чего деталь надежно фиксируют.

Плавное накачивание рычага позволяет контролировать процесс и избежать резкой деформации, способной спровоцировать образование складок на внутреннем радиусе. Для тонкостенных или мягких материалов, вроде меди или нержавеющей стали, применяют дорновые гибы или наполнители типа песка, предотвращающие сплющивание сечения.

Выбор подходящей модели требует тщательного анализа планируемых задач. Первостепенными критериями служат максимальный диаметр изгибаемой трубы и толщина ее стенки, которые прямо определяют необходимое усилие.

Для работы с водогазопроводными стальными трубами на ¾ дюйма достаточно компактного ручного устройства с усилием до 12 тонн. Монтаж магистралей из толстостенного проката диаметром 100 мм и более диктует применение стационарного электрического станка мощностью от 50 тонн.

Обязательно учитывают минимальный требуемый радиус гиба, часто указываемый в спецификации как отношение R/D.

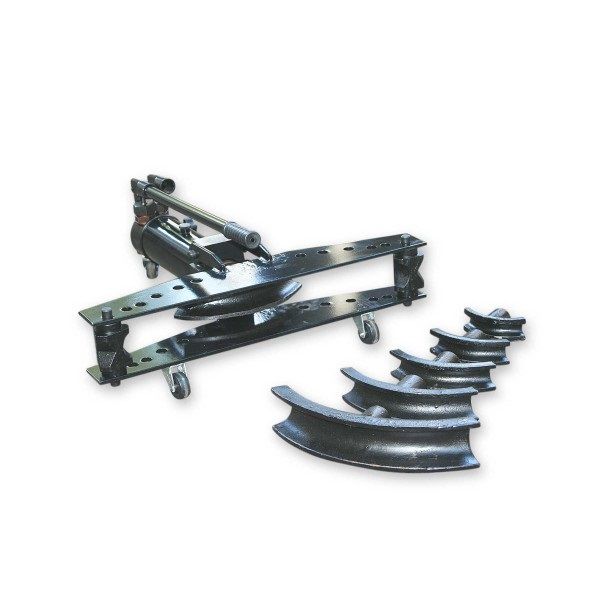

Разновидности инструмента отличаются не только мощностью, но и кинематической схемой. Арбалетные конструкции, где труба опирается на две неподвижные точки, а пуансон давит сверху, подходят для грубых работ с малыми радиусами, но могут деформировать тонкий материал.

Дорновые агрегаты с внутренней оправкой обеспечивают идеальную геометрию и гладкость внутренней поверхности изгиба, что критично для систем с транспортировкой жидкостей под давлением. Сегментные механизмы позволяют выполнять гибку по шаблону, что востребовано при создании нестандартных архитектурных форм.

Конструктивные различия также проявляются в материале ключевых компонентов. Матрицы и пуансоны из инструментальной стали, прошедшей объемную закалку, служат значительно дольше, чем элементы из обычного конструкционного сплава.

Надежность гидравлической системы напрямую зависит от качества уплотнительных манжет, для которых применяют маслостойкую резину NBR или более износостойкий полиуретан. Рама ручного трубогиба, отлитая из высокопрочного чугуна, обладает необходимой жесткостью и устойчивостью к ударным нагрузкам в полевых условиях.

Области применения простираются от бытового ремонта до тяжелой промышленности. Сантехники и монтажники систем отопления применяют компактные рычажные устройства для работы со стальными и медными трубами в стесненных условиях.

В машиностроении и судостроении крупные станки с ЧПУ гнут элементы гидравлических систем, топливопроводов и элементов каркасов. Строительные организации задействуют такое оснащение для изготовления элементов перил, козырьков и опорных конструкций из круглых и профильных труб.

Автомастерские используют специализированные трубогибы для создания линий выхлопных систем и элементов рам.

При подборе конкретной марки обращают внимание на показатель рабочего давления и объем масла в системе. Агрегат с давлением 700 бар при меньшем диаметре цилиндра может создать такое же усилие, как и устройство на 400 бар с цилиндром большего размера, оставаясь более компактным.

Вес и габариты переносных моделей непосредственно влияют на удобство транспортировки к объекту. Наличие в комплекте сменных матриц под различные диаметры расширяет функциональность инструмента без дополнительных вложений.

Дополнительным преимуществом станет встроенный угломер или ограничитель хода штока для обеспечения идентичности изгибов в серийных операциях.

Рекомендуется всегда проводить пробный загиб на образце материала, чтобы оценить пружинение металла, то есть его способность частично возвращаться к исходной форме после снятия нагрузки. Для углеродистой стали поправка на пружинение может составлять от 3 до 15 градусов в зависимости от марки сплава и режима гибки.

Данный параметр обязательно компенсируют, выполняя изгиб на несколько градусов больше требуемого по чертежу. Регулярное обслуживание, заключающееся в контроле уровня и чистоты гидравлического масла, гарантирует долговечность и стабильную работу силового узла на протяжении всего срока службы.

Опыт показывает, что универсального решения не существует, и оптимальный выбор всегда представляет собой компромисс между мощностью, мобильностью и стоимостью. Для периодических задач в рамках одного типоразмера труб выгоднее арендовать профессиональное оборудование.

При постоянных объемах работ инвестиции в собственный качественный трубогиб, соответствующий всем производственным нуждам, быстро окупаются за счет скорости, точности и снижения брака. Понимание физики процесса гибки и характеристик обрабатываемого материала позволяет максимально эффективно использовать потенциал гидравлического инструмента, получая изделия высокого технического и эстетического уровня.
