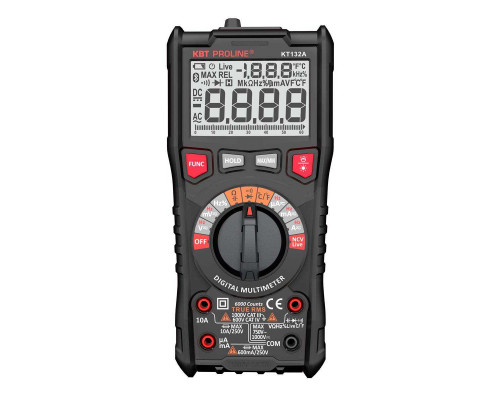

Цифровые мультиметры серии KT
При выборе цифрового измерительного прибора для работы в электромонтаже основное внимание уделяется точности, диапазону измерений, удобству интерфейса и соответствию ГОСТ. Серия KT охватывает модели с разным классом точности от ±0,5% до ±1,5% в зависимости от диапазона и типа сигнала.
В устройствах этого типа предусмотрено измерение переменного и постоянного напряжения, силы тока, сопротивления, а также частоты, температуры и емкости.
На корпусе большинства моделей присутствует маркировка с указанием категории безопасности по IEC 61010-1. Для подключения к бытовой сети подойдут приборы с маркировкой CAT II до 600 В, для измерений на распределительных щитах — CAT III 600 В, а при работе в щитах трансформаторных подстанций потребуется CAT IV не менее 600 В.
Пренебрегать этими обозначениями недопустимо, поскольку от них зависит защита пользователя и прибора при скачках напряжения.
Для корректного выбора модели следует оценить задачи. Если работа связана с бытовыми цепями, подойдут KT700 или KT705. Они обладают разрешением 1999 отсчетов, поддерживают автоматический выбор диапазона и фиксируют показания с погрешностью не выше ±0,8%. В случае регулярного обслуживания силовых установок лучше рассматривать KT720 или KT760.
Они обеспечивают диапазон измерения тока до 10 А, отображают частоту и имеют режим измерения относительных величин. Такие функции востребованы при проверке трансформаторов или трехфазных сетей.
Подключение щупов производится в гнезда, обозначенные COM и VΩмА или 10A, в зависимости от параметров. Перед замером нужно удостовериться, что регулятор установлен в нужном положении. В случае с напряжением, тумблер ставится в положение V с волнистой или прямой линией, указывающей тип сигнала. При измерении сопротивления — в положение с символом Ω. Если установить щупы в разъем 10А и забыть переключить тумблер, то на малом токе прибор может выйти из строя.
При проверке напряжения щупы подключаются параллельно. При работе с розетками щупы вводятся в фазный и нулевой контакт. В измерительном режиме переменного сигнала KT720 покажет значение RMS с точностью до ±1,0%. Если измерение производится в цепях постоянного тока, например, при работе с блоками питания или аккумуляторами, устанавливается режим DC, а полярность подключения учитывается при вводе щупов.
Сопротивление измеряется в отключенной от питания цепи. Щупы подсоединяются с двух сторон элемента, после чего на дисплее отображается значение в омах или килоомах. Если цепь оборвана, индикатор показывает 1 или OL. Это означает, что сопротивление превышает верхний предел. При нормальной работе элемента KT705 способен точно измерить сопротивление от 0,1 Ом до 20 МОм.
Для измерения силы тока цепь разрывается, и прибор включается последовательно. Разъем 10А используется для больших токов, тогда как мА-разъем — для малых нагрузок. В случае постоянного тока с величиной 1,2 А прибор KT760 покажет значение с отклонением менее 15 мА, если используется предустановленный диапазон до 2 А.
Встроенный тестер диодов включается переключением на режим с символом стрелки. Щупы ставятся на анод и катод, и если элемент исправен, на дисплее появится падение напряжения в пределах 0,5–0,8 В. При отсутствии показаний элемент неисправен или полярность перепутана.
При выборе модели стоит обратить внимание на интерфейс и наличие дополнительных функций. Некоторые версии серии KT оснащены дисплеями с подсветкой, функцией удержания данных (HOLD), автоматическим отключением через 15 минут и сигнализацией при неправильном подключении.
В вариантах KT780 реализована возможность подключения термопары с режимом измерения температуры от -20 до +1000 °C, что удобно при контроле обмоток или при проверке теплового режима преобразователей.
Модели KT обладают встроенной защитой по входам, выполненной на предохранителях с характеристикой F 250V/10A или F 250V/0,5A. Это снижает риск выхода из строя в случае неправильного подключения или превышения допустимого значения.
При замене предохранителя требуется учитывать не только номинал, но и скорость срабатывания. Использование неподходящего элемента может привести к повреждению основной схемы прибора.
Питание мультиметров чаще всего реализовано на элементах типа 9 В типа "Крона", что обеспечивает стабильную работу до 200 часов без замены.
При падении напряжения ниже 7,5 В устройство начинает выдавать нестабильные данные. Контроль заряда отображается индикатором на экране, и при его появлении стоит заменить элемент до начала новых измерений.
При выборе модели с True RMS, такой как KT760TR, обеспечивается точное измерение несинусоидальных сигналов, что важно при проверке оборудования с импульсными преобразователями. Прибор в этом режиме фиксирует действующее значение, тогда как стандартные версии могут завышать или занижать данные. Это особенно важно при анализе нагрузки на инверторных цепях.
Хранить устройство следует в сухом месте, избегая попадания влаги и резких перепадов температуры. Некоторые модели поставляются в комплекте с чехлом, что упрощает переноску и защищает от механических повреждений. Перед длительным хранением стоит извлечь батарею во избежание окисления контактов.
Для удобства применения в полевых условиях производители предусмотрели встроенную откидную подставку и магнитный держатель на задней крышке. Это позволяет зафиксировать прибор на металлической поверхности распределительного шкафа, освободив руки для работы с щупами. Протяженность кабелей в комплекте составляет до 90 см, что достаточно для большинства монтажных задач на промышленных объектах.
Применение моделей с функцией удержания и звуковой индикации замыкания облегчает проверку целостности кабелей. Если сопротивление цепи ниже 50 Ом, прибор выдает характерный звуковой сигнал. Это ускоряет поиск обрыва при работе с многожильными жгутами или скрытой проводкой в распределительных коробках.
