Цифровые паяльные станции
Цифровые паяльные станции применяются при сборке, ремонте, демонтаже электронных узлов, а также в производственных цехах и мастерских. Температурный диапазон большинства моделей — от 100 до 480 °C.
Важно учитывать, что для пайки многослойных печатных плат требуется точность удержания температуры на уровне ±1–2 °C. Контроллер, встроенный в станцию, поддерживает заданное значение, регулируя подачу напряжения на нагревательный элемент. Это снижает риск перегрева выводов компонентов и предотвращает отслоение дорожек на плате.
Современные станции комплектуются жала́ми из медного стержня с никелевым покрытием. В зависимости от геометрии кончика различают игольчатые, лопаточные, конические, ножевидные варианты.
Выбор формы зависит от типа операции: для демонтажа микросхем с множеством выводов предпочтительнее лопаточный тип. Для монтажа одиночных элементов в труднодоступных зонах лучше использовать игольчатое исполнение.
Паяльный модуль работает на принципе ПИД-регулирования. Датчик температуры, встроенный в жало или ближе к нему, передаёт показания в контроллер.

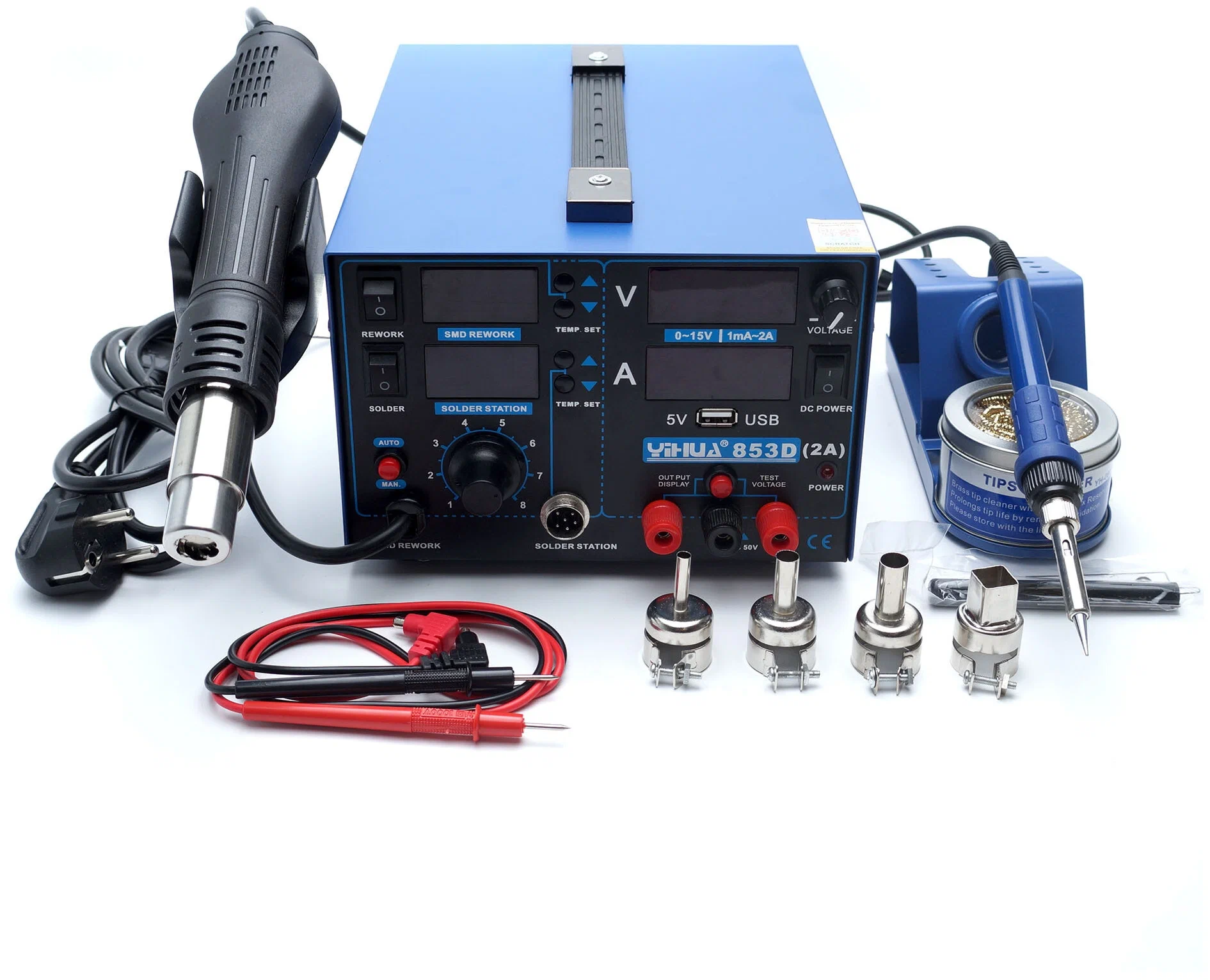

Процессор сравнивает текущие значения с заданными и корректирует мощность нагрева. Мощность большинства моделей составляет 50–90 Вт, что позволяет оперативно прогревать соединения и избегать перегрева подложки. В некоторых случаях станции оборудованы термофенами, позволяющими выполнять пайку SMD-компонентов без контакта с жалом.
Подключение паяльной станции должно производиться через стабилизатор, особенно при колебаниях напряжения в сети. Напряжение питающей линии — стандартное 220 В ±10 %.
На станциях, соответствующих международному стандарту IPC J-STD-001, предусмотрено заземление корпуса и жала, что предотвращает повреждение чувствительных компонентов электростатическими разрядами. Сопротивление между жалом и заземлением не должно превышать 2 Ом. Это необходимо проверять регулярно омметром.
Станции делятся по способу нагрева на контактные и индукционные. В первом случае нагревательный элемент встраивается внутрь жала и работает за счёт прямой передачи тепла.
Такие модели дешевле, но срок службы ограничен из-за износа нагревателя. Индукционные модели используют переменное магнитное поле, создающее вихревые токи в наконечнике. Преимущество этого метода — быстрая реакция на изменение температуры, долговечность, отсутствие перегрева корпуса.
Корпус станции обычно металлический, реже — ударопрочный пластик. Клавиши управления защищены от случайных нажатий и обеспечивают пошаговое изменение температуры, чаще с шагом 1 °C.
На дисплее отображаются текущие и заданные значения, таймер простоя, коды ошибок. У некоторых моделей реализована функция автоматического перехода в режим ожидания после 10–15 минут бездействия. Это продлевает ресурс нагревателя и снижает энергопотребление.
Различия между станциями обусловлены типом паяльника, материалом жала, наличием фенов, цифровыми интерфейсами. Для серийного производства предпочтительны модели с возможностью подключения к ПК по интерфейсу USB или RS-232.
Это позволяет программировать температурные профили и отслеживать статистику. В лабораторных условиях подойдут модели с минимумом функций, но с высокой точностью регулировки.
Станции, оборудованные керамическим нагревателем, быстрее достигают заданной температуры и дольше сохраняют её при касании массивных деталей. Металлические спирали применяются в бюджетных решениях, но требуют частой замены.
В случае с массивными заготовками керамический нагреватель обеспечивает равномерный прогрев без провала по температуре. При работе с микросхемами рекомендуется выбирать модели с компенсацией теплопотерь по термопаре.
Выбор подходящей станции зависит от диапазона задач. Если требуется часто менять жала, важна совместимость с универсальными держателями.
Контакт жала с корпусом должен быть плотным, без зазоров. В случае люфта возникает теплопотеря и перегрев. Для радиомонтажных работ подойдут модели с термофеном, мощностью от 70 Вт, с возможностью плавного увеличения температуры. При этом воздух должен подаваться без вибрации, с расходом до 120 л/мин.
Модели с функцией термостатирования воздуха применяются для установки BGA-чипов. В таких станциях реализован цифровой контроль потока и температуры воздуха, обеспечивается равномерный прогрев всей площади посадочной зоны.
В случае с миниатюрными компонентами лучше использовать щадящий режим с минимальным расходом и подачей воздуха под углом. Прямой поток при высокой температуре может сдвинуть элементы с посадочных площадок.
Станции различаются по количеству независимых каналов. Одноканальные подходят для несложных работ, двухканальные — для совмещения пайки и прогрева одновременно.
Для сборочных линий выбирают трёхканальные комплексы с возможностью подключения нескольких видов инструментов — жало, фен, пинцет. При выборе важно обращать внимание на количество держателей, длину шнура, устойчивость подставки. Провод не должен создавать натяжения при работе, а подставка — обеспечивать надёжную фиксацию горячего жала.
При пайке массивных многослойных плат требуются станции мощностью от 100 Вт. Это позволяет избежать падения температуры при касании массивного контактного поля.
В случае с микромонтажом подходят установки от 40 до 60 Вт, с тонким жалом и точным поддержанием температуры. Для сохранения свойств жала требуется регулярная очистка от окалины и окислов, использование губки или латунной стружки. Очищать следует сразу после каждого сеанса, чтобы предотвратить накопление нагара.
Некоторые станции оснащаются функцией калибровки, позволяющей вручную подстроить отображаемую температуру под реальные значения. Это требуется, когда жала отличаются по геометрии и имеют разные тепловые характеристики.
В случае с крупными жалами температура на экране может отличаться от реальной на 10–15 °C. Подстройка осуществляется по эталонному термометру или калибровочному прибору.
Паяльные станции применяются в производстве, сервисных центрах, ремонтных мастерских, лабораториях, автомастерских. При выборе следует ориентироваться на частоту использования, тип выполняемых операций, требования к температурному режиму.
Для многослойных плат с теплопоглощающими слоями требуется высокая мощность и точное регулирование. Для мелких компонентов в плотной упаковке необходима тонкая настройка, узкое жало, антистатическая защита.
Электропитание большинства моделей — от сети переменного тока, однако встречаются решения с питанием от 24 В через трансформатор. Такие станции безопаснее при использовании в условиях повышенной влажности и на объектах с ограничениями по высокому напряжению.
В случае работы на выезде удобны портативные модели с аккумулятором, но они уступают по стабильности и мощности стационарным установкам.
