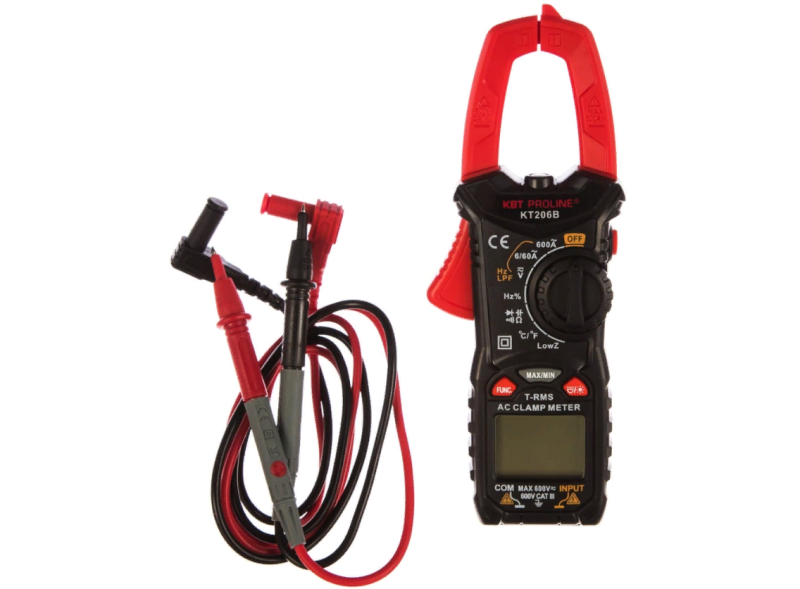

Цифровые токовые клещи PROLINE

Это позволяет проводить контроль тока без отключения потребителей. Приборы комплектуются сенсорными датчиками, усилителями сигнала, цифровыми индикаторами и встроенными микроконтроллерами для вычислений.

Чувствительность датчиков варьируется от 1 мВ/А до 10 мВ/А. Точность зависит от диапазона измерения: в пределах 40 А она составляет 1,5 %, при токах до 600 А — не более 2 %. У моделей с True RMS она сохраняется при измерениях искаженных сигналов, что критично при контроле импульсных нагрузок.

Для фиксации пиковых значений применяются функции Peak Hold, полезные в цепях с кратковременными импульсами.

PROLINE выпускает клещи с различным профилем губок. Узкие формы предназначены для работы в распределительных щитах, где проводка проложена компактно. Расширенные губки охватывают жилы диаметром до 50 мм.

Диэлектрическая изоляция корпуса выдерживает напряжение до 600 В категории CAT III. Некоторые версии рассчитаны на измерения в цепях до 1000 В CAT IV, что соответствует эксплуатации на вводных линиях трансформаторных подстанций.

В линиях с постоянным током необходимо выбирать прибор с функцией DC Clamp, работающим на основе компенсационного метода. Для его реализации требуется предварительная калибровка нуля.

Корректная настройка производится при разомкнутом контуре, без присутствия проводника внутри клещей. Значение на экране должно быть близким к нулю — допустимое отклонение не более ±2 единиц на младшем разряде.

Большинство моделей PROLINE совмещают токовые клещи с функциями мультиметра. Они способны измерять сопротивление, напряжение, частоту и температуру. Диапазон сопротивлений варьируется до 40 МОм, при этом используется автоматический выбор пределов. Приборы оснащены функцией прозвонки с акустической индикацией, срабатывающей при сопротивлении менее 50 Ом. Для проверки температуры применяется выносной термопарный датчик типа К с допустимой погрешностью ±1,5 %.

При выборе устройства важно учитывать предполагаемый диапазон токов. Для бытовых нужд подойдут версии до 200 А. При работе с щитами ввода лучше использовать модель, рассчитанную на 600 А. В линиях электроснабжения производственных объектов применяются клещи на 1000 А и выше. Разрешающая способность дисплея должна составлять не менее 4000 отсчетов, в профессиональных сериях она достигает 6000 и 9999.

Корпус из ABS-пластика устойчив к ударам и воздействию масел. Вес моделей не превышает 350 граммов, что удобно при длительной эксплуатации. В некоторых исполнениях предусмотрена встроенная подсветка и автоматическое отключение питания.

Наличие гнезда для подключения внешних щупов позволяет использовать прибор в качестве мультиметра. Разъем выполнен по стандарту 4 мм и совместим с большинством щупов категории III и IV.

Работа в режиме измерения тока требует замыкания только одного провода в контур. При охвате двух противоположно направленных жил результирующее значение будет стремиться к нулю. Это особенно актуально в силовых кабелях с общим экраном. Для исключения ошибки нужно выделить фазный или нулевой провод и зажать его в клещи. При работе с гибкими жилами удобно использовать модели с магнитным фиксатором, удерживающим прибор на корпусе щита.

Во время эксплуатации допускается кратковременное превышение измеряемого тока до 120 % от максимального значения. При этом сохраняется функциональность, но точность может снижаться. В паспортах указывается предельная допустимая перегрузка по току, превышение которой приведет к выходу из строя датчика Холла. При выборе клещей для монтажа в цепях с пусковыми нагрузками желательно учитывать пиковые токи, превышающие номинал в 3-4 раза.

Контроль частоты производится в диапазоне от 10 Гц до 10 кГц. Частотомер активируется вручную либо автоматически при подключении к источнику сигнала. При измерении напряжения диапазон составляет от 200 мВ до 600 В в переменном и постоянном режимах. Полярность определяется автоматически. В цепях с высоким уровнем наводок лучше использовать модели с фильтрацией низких частот (LPF), позволяющей исключать импульсные искажения.

При измерении силы переменного тока в цепях с асимметричной нагрузкой рекомендуется применять модели с True RMS. Они обеспечивают корректное отображение действующего значения, в отличие от стандартных клещей, которые искажают результат при несинусоидальной форме сигнала. В цепях освещения с диммерами, частотными преобразователями или ИБП наличие этой функции существенно повышает точность.

Хранение прибора допускается при температуре от -20 до +60 °C. Рабочий диапазон составляет от 0 до +40 °C при относительной влажности не более 80 %. Питание обеспечивается элементами типа ААА или Крона. Среднее время автономной работы — до 150 часов. При падении напряжения питания ниже 6,5 В срабатывает индикатор разряда. Это позволяет своевременно заменить элементы питания и избежать искажения показаний.

Срок службы токовых клещей составляет не менее 5 лет при соблюдении условий эксплуатации. Проверка работоспособности производится перед началом работы с использованием эталонного источника тока. При отклонении более 3 % прибор подлежит калибровке или замене. Для регулярных измерений желательно использовать модели с автоматической подстройкой нуля, сокращающей время подготовки и минимизирующей ошибки при повторных включениях.
