Уплотнители кабельных проходов термоусаживаемые
Эти компоненты служат для создания надежных барьеров на пути влаги, пыли и газов в местах пересечения кабелями стенок корпусов, шкафов или строительных конструкций. Их функционирование базируется на свойствах специального полимерного материала, который под тепловым воздействием радикально уменьшает свои геометрические размеры.
Исходная трубчатая форма позволяет надеть изделие на кабель, а последующий нагрев обеспечивает его плотное облегание и формирование монолитного соединения.
Ключевым нормативным документом в данной области выступает международный стандарт МЭК 62329, определяющий номенклатуру размеров, технические условия и методы испытаний. Отечественная промышленность часто ориентируется на собственные спецификации, однако они обычно гармонизированы с международными требованиями.
Соответствие этим нормативам гарантирует стабильность характеристик электроизоляции, стойкость к ультрафиолету и механическую прочность на протяжении десятилетий.
Принцип работы кроется в памяти формы, которую материал приобретает на стадии производства. При изготовлении полимерную трубку растягивают, увеличивая ее диаметр в несколько раз, и фиксируют в таком состоянии.
На объекте монтажа поток горячего воздуха возвращает вещество к его первоначальным габаритам. Происходящее сокращение сопровождается увеличением толщины стенки, что значительно усиливает механическую стойкость узла.
Коэффициент усадки представляет собой отношение начального внутреннего диаметра к конечному, составляя 2:1, 3:1 или даже 4:1. Большее значение этого параметра позволяет работать с широким разбросом размеров кабелей и монтажных отверстий одним типоразмером муфты.
Для толстых пучков проводов или коммуникаций сложной формы предпочтительны модели с высоким коэффициентом.
Термоусаживаемые элементы содержат слой термоплавкого клея, который при нагреве переходит в жидкое состояние и заполняет все микрополости. Этот расплав после остывания образует дополнительный барьер, непроницаемый для воды.
Некоторые исполнения включают металлическую гильзу, впрессованную в полимер, для механического закрепления и заземления экрана.
Подбор правильного исполнения начинается с замера внешнего диаметра кабеля и размера отверстия в панели. Необходимо убедиться, что посадочное место муфты после термообработки полностью перекроет зону прохода.
Для наружного применения выбирают варианты с стойкостью к УФ-излучению, а в химически агрессивных средах – со специализированным составом оболочки.
Процесс установки требует наличия строительного фена или газовой горелки с широким соплом. Открытое пламя опасно перегревом и повреждением изоляции, поэтому его применение ограничено.
Перед работами поверхность кабеля и отверстия очищают от загрязнений, обезжиривают для улучшения адгезии клеевого состава.

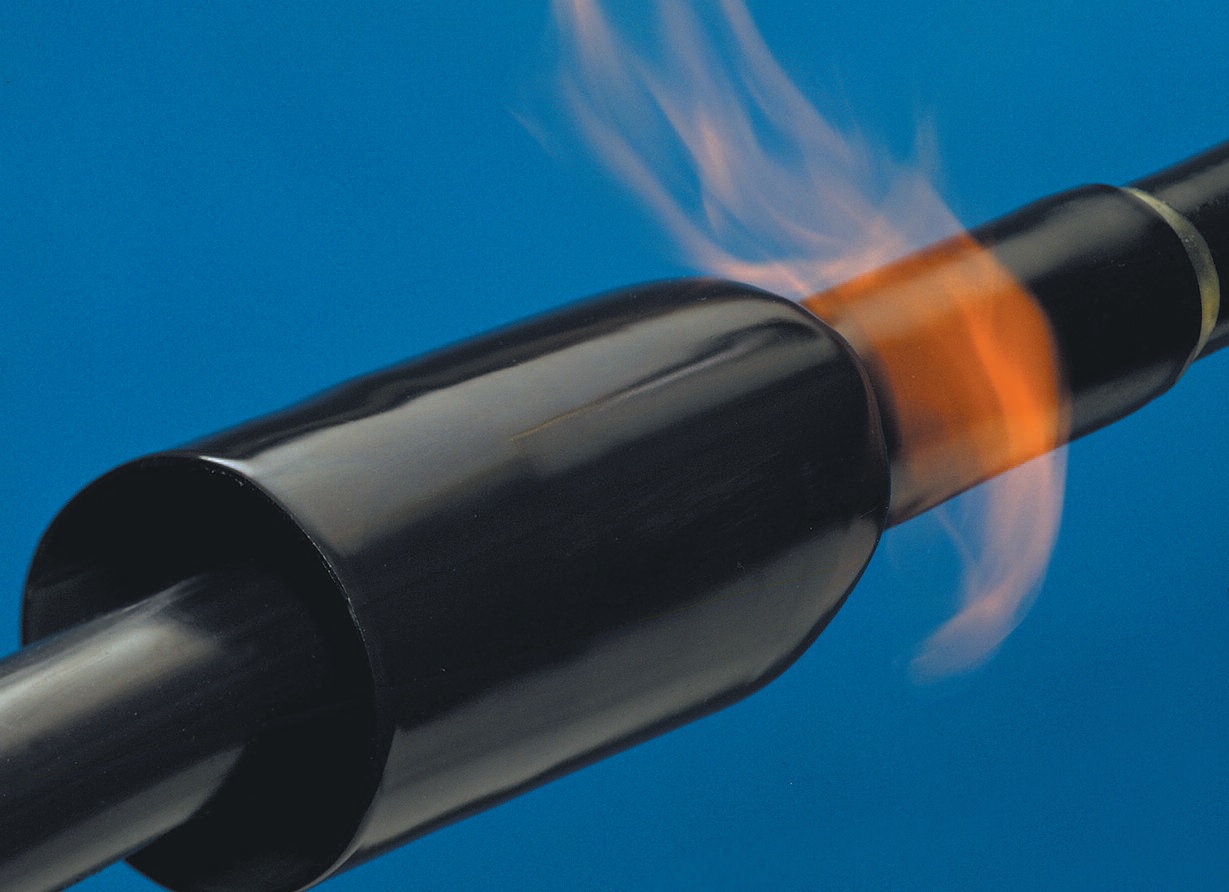

Муфту надевают на кабель, располагая ее по центру проходного отверстия. Нагрев ведут от середины к краям, либо снизу вверх, обеспечивая равномерное распределение температуры и выход воздуха из-под материала.
Вращение инструмента по кругу предотвращает локальный перегрев и возможное прожигание. Полное завершение процесса усадки визуально контролируют по выступившим наружу валикам расплавленного герметика.
Отдельные серии предназначены для тяжелых условий, таких как прямые земляные контакты или постоянное нахождение в жидкости. Они отличаются увеличенной толщиной стенки и наличием бронепластин из стеклопластика.
Для взрывоопасных зон выпускаются версии с антистатическим покрытием, препятствующим накоплению заряда.
Температурный диапазон эксплуатации лежит в пределах от -55°C до +125°C, а кратковременно некоторые марки выдерживают до +150°C. Электрическая прочность изоляции достигает 15 кВ/мм, что полностью исключает пробой при стандартных напряжениях.
Срок службы качественного изделия в нормальных условиях превышает 25 лет.
Разновидности отличаются цветом: черный для общих задач, красный для силовых линий, желто-зеленый для заземляющих проводников. Это ускоряет визуальную идентификацию назначения цепей.
Некоторые производители наносят маркировку с указанием минимального и максимального диаметра, облегчая подбор.
Практический совет: всегда имейте запас муфт на 10-15% больше расчетного количества для компенсации брака или непредвиденных ситуаций. Проверяйте целостность упаковки перед использованием, так как механические деформации способны нарушить память формы.
Храните комплектующие вдали от источников тепла, которые могут вызвать преждевременное сокращение.
В сфере телекоммуникаций эти изделия защищают оптоволоконные линии в точках ввода в здание. В энергетике они изолируют силовые проводники высокого напряжения, проходящие через металлические перегородки подстанций.
Автомобильная промышленность применяет их для жгутов проводов, идущих через кузовные панели.
Стоимость муфты напрямую зависит от ее размеров, коэффициента усадки и наличия дополнительных элементов. Экономия на этом компоненте может привести к выходу из строя дорогостоящего оборудования из-за протечки.
Консультация с техническим специалистом поставщика помогает найти оптимальное решение для конкретных условий монтажа.
Проверка качества выполненных работ включает визуальный осмотр на предмет полного прилегания и отсутствия складок. Механическое тестирование подразумевает легкое подергивание кабеля для уверенности в его надежной фиксации.
Для критически ответственных соединений проводят контрольную проверку на герметичность с помощью избыточного давления или вакуума.
