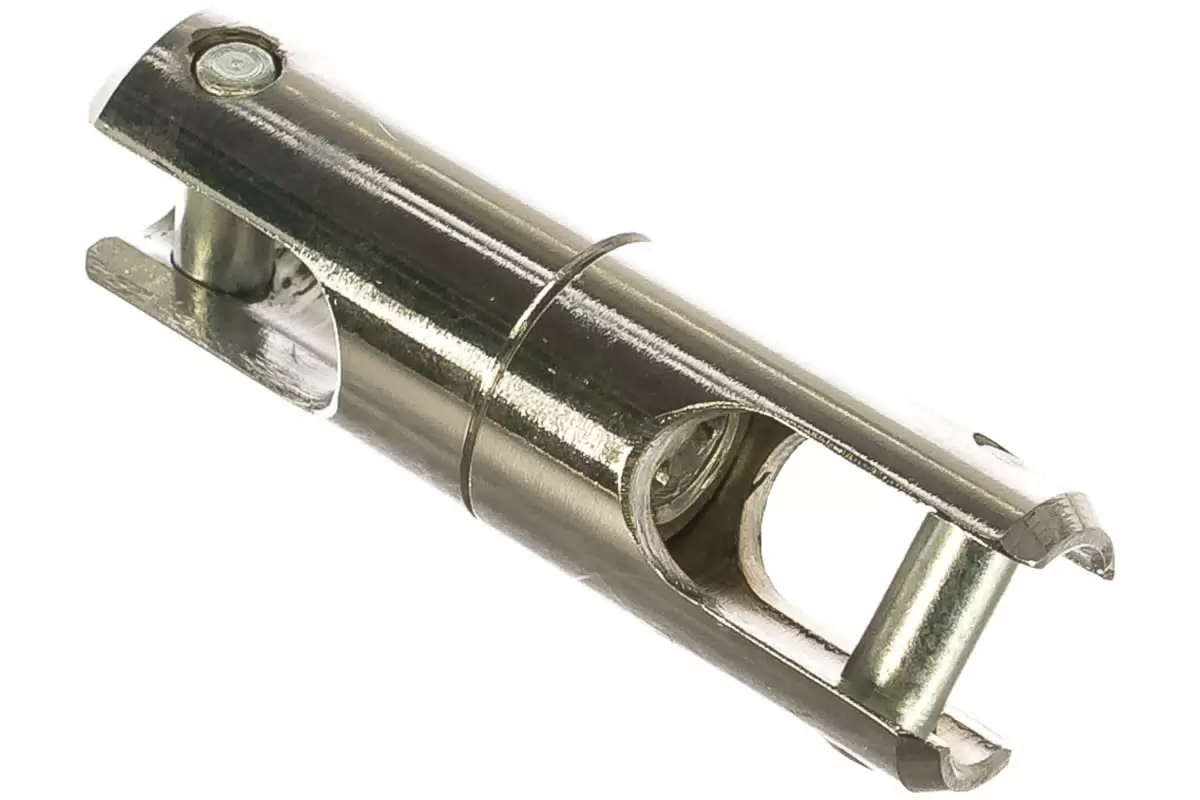

Вертлюг ВМ серия ПРОФИ

Данное приспособление монтируется между тяговым тросом или лебедкой и зажимом, фиксирующим кабель, позволяя последнему свободно вращаться вокруг своей оси без передачи крутящего момента на остальную часть оснастки.

Классификация таких элементов опирается на их конструктивное исполнение и максимальную разрывную нагрузку. Встречаются модели с двумя ушками, с ушком и вилкой, а также вариант «вилка-вилка», что определяет способ стыковки с другими частями такелажной цепи.

Серия ПРОФИ отличается от стандартных аналогов увеличенным запасом прочности, который достигается за счет использования легированной стали и более толстого сечения рабочего пальца. Кроме того, эти изделия имеют термообработанные поверхности, что критически снижает риск износа при длительных циклах нагружения.

Основополагающим стандартом для подобной продукции в нашей стране является ГОСТ Р 53866-2010, регламентирующий параметры линейной арматуры для воздушных электропередач. В соответствии с ним, каждый экземпляр должен выдерживать испытательную нагрузку, в два раза превышающую номинальную, без остаточных деформаций.

Для устройств ВМ серии ПРОФИ этот показатель часто достигает 50 кН, тогда как обычные вертлюги рассчитаны на 25-35 кН. Также производители ориентируются на ТУ, где оговаривается стойкость покрытия к коррозии — обычно это горячее цинкование слоем не менее 80 мкм.

Принцип работы механизма на удивление прост и одновременно гениален: внутри корпуса размещена свободно вращающаяся ось, опирающаяся на игольчатый или шариковый подшипник закрытого типа. Когда лебедка тянет провод через ролики, возникающие спиральные напряжения стремятся сложить петлю, но вертлюг мгновенно компенсирует это вращение, позволяя зажиму провернуться на 360 градусов.

В моделях ПРОФИ часто применяется двухрядная конструкция подшипникового узла, которая обеспечивает плавность хода даже при боковом изгибе троса до 15 градусов.

Чтобы правильно пользоваться таким оборудованием, нужно сначала закрепить его неподвижную часть на крюке динамометра или тяговом канате. Подвижное ухо соединяется с анкерным зажимом типа PA или PS, который уже захватывает изоляцию провода.

Перед началом процесса рекомендуется вручную прокрутить деталь на несколько оборотов, убедившись в отсутствии закусываний. В случае использования гидравлических натяжителей не забывайте, что резкие рывки на старте вредят подшипникам, поэтому плавное наращивание усилия — залог долгой службы устройства.

Подбор правильной модели начинается с вычисления тягового усилия, необходимого для прокладки конкретной линии. Для четырехжильного СИП-2 сечением 4х16 кв.

мм на пролете 50 метров с учетом провиса потребуется около 1,2-1,5 кН, а для магистрали 3х95 кв. мм на стометровом расстоянии значение может доходить до 5-6 кН. Следовательно, обычного вертлюга на 25 кН хватит с запасом, но вот серия ПРОФИ становится обязательной, когда работа ведется в условиях низких температур до -50°С или при агрессивной среде химических производств, где обычная сталь ржавеет быстрее.

Разновидности данных приспособлений различаются не только грузоподъемностью, но и геометрией присоединительных проушин. Модель ВМ-1 имеет два одинаковых уха под палец диаметром 12 мм и применяется для соединения с такелажными цепями.

В версии ВМ-2 одно ухо заменено на вилку с отверстием 14 мм, что удобно при стыковке с плоскими анкерными пластинами. Самые востребованные для тяжелых СИП — ВМ-3 (ПРОФИ) с двумя вилками, где установлены втулки из бронзы, уменьшающие трение при боковых перекосах до 20 градусов. Также встречаются укороченные варианты длиной всего 180 мм, предназначенные для монтажа в стесненных условиях траншейных кабельных переходов.

Области применения охватывают практически все этапы строительства и ремонта воздушных линий до 1 кВ и выше. Это натяжка провода на угловых опорах, где требуется точное позиционирование зажима в створе анкерной гирлянды.

Вертлюги активно задействуются при формировании ответвлений к жилым домам, когда лебедка стоит на земле, а трос идет через направляющий ролик на крюке. Даже при замене пролета методом «вертолет-трос» без такого устройства не обойтись: иначе вибрации от винта раскрутят провод в жгут, разрушив изоляцию за несколько секунд.

Особенно хочется отметить важность использования поворотного механизма в паре с динамометрическим ключом при фиксации клиновых зажимов. Если пренебречь этой связкой, внутренняя спиральная скрутка жил приведет к микроподвижкам в контакте, что через пару лет вызовет нагрев и оплавление.

В серии ПРОФИ эта проблема решена более жесткой конструкцией хвостовика, исключающей люфт даже после сотен циклов нагружения. Рекомендую всегда брать устройство с запасом по усилию не менее 30%, так как рывки при протаскивании через препятствия (ветки, переходы через крыши) создают пиковые значения, вдвое превышающие расчетные.

Наконец, стоит упомянуть, что для линий СИП-4 с алюминиевой несущей нейтралью без стального сердечника нужны особо бережные режимы натяжения. Здесь вертлюги ПРОФИ с регулируемым демпфированием вращения становятся предпочтительным выбором, предотвращая расплетание проволочной пряди.

Запомните простую эмпирику: чем длиннее пролет (свыше 80 метров), тем больше витков кручения накапливается в кабеле, а значит, подвижность соединительного узла становится не просто опцией, а обязательным условием качественного монтажа. Всегда проверяйте маркировку — на оригинальной серии выбито «ПРОФИ» рядом с клеймом завода и предельной нагрузкой в тоннах.

При работе с тяжелыми марками проводов, такими как СИП-3 1х120, обычный литой вертлюг часто заклинивает из-за деформации проушины. В такой ситуации модель из кованой стали с увеличенным отверстием под палец демонстрирует полное отсутствие задиров даже после десятка натяжений.

Практический совет: перед началом сезонного монтажа окуните вращающуюся часть в емкость с жидкой смазкой типа WD-40, затем проверните пару раз — это удалит заводскую консервацию и песко-струйную пыль из упаковки. Игнорирование этого шага часто приводит к тому, что новый вертлюг начинает «кусаться» уже на третьем пролете, имитируя поломку подшипника, хотя на самом деле это просто грязь.

С точки зрения нормативной базы, каждый экземпляр должен сопровождаться паспортом с указанием фактической разрывной нагрузки. У продукции ПРОФИ она редко бывает ниже 45 кН, тогда как бюджетные аналоги при заявленных 25 кН на разрывном станке показывают всего 18-20 кН.

Поэтому требуйте сертификат соответствия и обращайте внимание на вес детали: качественное устройство для усилия 50 кН не может весить меньше 1,2 кг. Легкие поделки из серого чугуна разрываются как раз в момент максимального рывка, превращая натянутую линию в катапульту.

Подводя промежуточный итог по выбору, всегда ориентируйтесь на тип зажима, который будете ставить. Для клинового (неразъемного) подходит любая конструкция, так как он сам гасит часть вращения.

А вот для болтового анкерного, где жила фиксируется статично, вертлюг с повышенной чувствительностью вращения обязателен, иначе при повороте кабеля вы сорвете резьбу. В серии ПРОФИ даже самая бюджетная модель имеет более мягкий ход, чем дорогой аналог из другой линейки, за счет применения игольчатого подшипника вместо простой шлифованной втулки.

Обобщая практический опыт десятков бригад, скажу, что наличие вертлюга превращает мучительную борьбу с «восьмеркой» провода в рутинную процедуру. Когда СИП начинает перекручиваться от собственного веса на спуске с опоры, достаточно потянуть его через поворотный узел, и все лишние спирали расправляются сами собой.

Именно поэтому профессионалы никогда не экономят на этом элементе, предпочитая серию ПРОФИ даже для небольших сечений 16 кв. мм — универсальность и запас надежности окупаются в первый же сложный пролет с перепадом высот.
