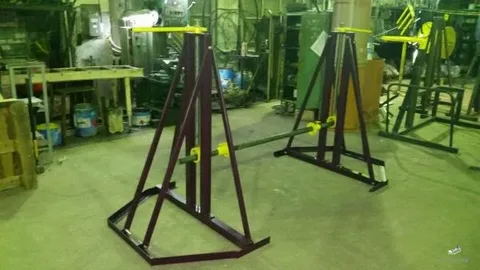

Винтовые кабельные домкраты

В отличие от лебедок, работающих с тросом, эти устройства воздействуют непосредственно на оболочку проводника, что исключает риск повреждения изоляции при правильно подобранной оснастке. Конструктивно большинство моделей базируются на использовании ходового винта с трапецеидальной или упорной резьбой, преобразующего вращательное движение рукоятки или электропривода в поступательное перемещение рабочего органа — каретки с упорными роликами или башмаками.

Принцип действия таких агрегатов довольно прост, но требует точного исполнения. Вращение передается на винт через редуктор или непосредственно, в зависимости от передаточного числа.

При этом ползун, соединенный с гайкой, движется вдоль оси, толкая перед собой кабель, зажатый между роликами или упирающийся в специальный упор. Для возможности работы в обе стороны предусмотрен реверсивный механизм, который меняет направление движения винта.

В ручных версиях часто используется храповый механизм, позволяющий совершать возвратно-поступательные движения рукояткой без необходимости ее полного оборота, что существенно экономит силы оператора при работе в стесненных условиях траншеи.

Классифицировать данные устройства можно по нескольким признакам. По типу привода они делятся на ручные, электрические и реже встречающиеся пневматические или гидравлические модификации.

Ручные модели обычно развивают усилие от 0,5 до 3 тонн-сил (тс) и предназначены для кабелей сечением до 240 мм². Электрические экземпляры способны создавать тягу до 10–12 тс и более, что позволяет протягивать тяжелые бронированные линии длиной в сотни метров.

По конструктивному исполнению различают стационарные домкраты, закрепляемые на фундаменте или раме, и переносные, которые можно устанавливать непосредственно в траншее. Последние часто оснащаются съемными опорами и регулировочными винтами для точного позиционирования по высоте.

Нормативная база, регламентирующая производство и применение этих механизмов, включает несколько основополагающих документов. В Российской Федерации конструкция должна соответствовать требованиям ГОСТ Р МЭК 61230-2011, касающимся безопасности работ под напряжением, и отраслевым стандартам, например РД 16.405-87 для кабельной оснастки.

Зарубежные производители ориентируются на международные стандарты ISO и IEC, которые определяют методы испытаний на прочность и устойчивость к механическим нагрузкам. Материалы деталей — обычно легированные стали с антикоррозийным покрытием, поскольку эксплуатация часто происходит в условиях высокой влажности или непосредственного контакта с грунтом.

Пользоваться винтовым протяжным устройством следует после тщательной подготовки трассы. Сначала домкрат устанавливают строго по оси будущей прокладки, выравнивая его регулируемыми опорами.

Кабель вводят в направляющие ролики или зажимы, следя за тем, чтобы не было резких перегибов. Затем начинают плавное вращение привода, контролируя усилие по встроенному динамометру или косвенно — по степени натяжения.

В процессе движения необходимо следить за равномерностью подачи и при необходимости смазывать оболочку специальными составами, снижающими трение. Особенно это актуально при прокладке в асбестоцементных или пластиковых трубах, где коэффициент сопротивления может достигать 0,5–0,7.

Выбор конкретной модели базируется на ряде инженерных расчетов и учете условий монтажа. Прежде всего определяют максимальное усилие, необходимое для протяжки.

Оно складывается из веса погонного метра кабеля, умноженного на длину трассы и на коэффициент трения, который для разных поверхностей варьируется от 0,2 до 0,8. Для трасс с изгибами добавляют поправку на каждый угол, примерно 20–30 % от основного усилия.

Например, для кабеля сечением 3х185 мм² массой около 8 кг/м на трассе длиной 100 метров в трубе с трением 0,6 потребуется усилие 8 * 100 * 0,6 = 480 кгс плюс запас на изгибы, итого около 600 кгс. В таком случае подойдет ручная модель с номиналом 1 тс.

Разновидности устройств отличаются не только усилием, но и кинематической схемой. Простейшие ручные варианты имеют односкоростной привод и фиксированный шаг винта, что обеспечивает постоянную скорость подачи.

Более сложные электрические агрегаты оснащаются двухступенчатыми редукторами и частотными регуляторами, позволяющими плавно менять скорость от 0,2 до 1,5 м/мин. Это критически важно при работе с особо чувствительными кабелями, например с изоляцией из сшитого полиэтилена, где недопустимы рывки.

Некоторые производители предлагают модели со съемными каретками под разные диаметры проводников — от 20 до 150 мм, что расширяет универсальность инструмента.

Область применения этих механизмов охватывает практически все виды электромонтажа. Наибольшее распространение они получили при прокладке питающих линий в земляных траншеях на строительных площадках и промышленных объектах.

Здесь домкраты позволяют обойтись без тяжелой техники и минимизируют повреждения оболочки о камни и корни. В кабельных сооружениях — туннелях и коллекторах — их используют для затяжки пучков проводов в лотки и короба.

При реконструкции воздушных линий винтовые протяжные устройства помогают заменить старый провод на новый, работая в паре с раскаточными роликами. Даже в слаботочных сетях, таких как волоконно-оптические линии, применяют облегченные версии с дозированным усилием, чтобы не повредить хрупкое стекловолокно.

Отдельного внимания заслуживают модели, предназначенные для работы в вертикальных каналах. Они оснащаются тормозными системами, предотвращающими самопроизвольное опускание кабеля под собственным весом.

В таких конструкциях винт часто имеет самотормозящую резьбу, которая исключает обратный ход при снятии усилия с рукоятки. Это обеспечивает дополнительную безопасность и позволяет фиксировать проводник на любой высоте без использования дополнительных приспособлений.

При подборе оборудования обязательно учитывают климатическое исполнение. Для наружных работ в зимний период предпочтительны модели с винтами из морозостойкой стали и уплотнителями, предотвращающими попадание снега и грязи в резьбовую часть.

Некоторые производители предлагают исполнение У1 или ХЛ1 по ГОСТ 15150, что гарантирует работоспособность при температурах до -60°С. В жарком климате актуальна защита от перегрева электродвигателя и использование термостойких смазок для направляющих.

Практика показывает, что ресурс работы домкрата напрямую зависит от регулярности обслуживания. Ходовой винт необходимо периодически очищать от пыли и старой смазки, нанося свежий состав, например Литол-24 или специальные консистентные смазки для резьбовых передач.

Износ упорных подшипников в узлах каретки приводит к люфтам и перекосам, поэтому их состояние проверяют перед каждой ответственной протяжкой. Электрические версии требуют контроля состояния щеток двигателя и целостности кабеля питания, особенно при работе в условиях повышенной влажности.

В случае с длинными трассами, превышающими строительную длину кабеля, используют последовательную установку нескольких протяжных устройств. Их синхронизируют по скорости, чтобы избежать провисания или перенапряжения проводника.

Для этого применяют либо механическую связь, либо согласование частоты вращения приводов. На практике такой метод позволяет прокладывать линии длиной до нескольких километров без муфт посередине, что повышает надежность сети.

Стоит упомянуть и о конструктивных особенностях роликов, контактирующих с кабелем. Они могут быть выполнены из полиуретана, алюминия с покрытием или стали с резиновыми бандажами.

Выбор материала зависит от типа оболочки: для свинцовых или алюминиевых оболочек применяют мягкие полиуретановые ролики, чтобы не оставлять вмятин, а для пластиковых и резиновых — более твердые, но с гладкой поверхностью, исключающей задиры. Диаметр роликов также нормируется: он должен быть не менее 15–20 диаметров кабеля, чтобы не превышать допустимый радиус изгиба.

Несмотря на кажущуюся простоту, винтовые домкраты остаются высокотехнологичными изделиями, требующими грамотного подхода при выборе и эксплуатации. Современные модели могут оснащаться электронными блоками измерения пройденного пути и регистраторами усилия, что позволяет документировать процесс монтажа для последующего контроля.

Эти данные особенно ценны при сдаче объектов в эксплуатацию, когда требуется подтвердить отсутствие повреждений изоляции в процессе протяжки.
