Вводные и соединительные муфты для металлорукава
Когда требуется защитить электрические кабели от механических повреждений, агрессивной среды или случайного контакта с движущимися частями оборудования, лучшим решением часто становится гибкий канал из стальной ленты, свернутой в спираль. Однако сам по себе такой рукав — лишь оболочка, а полноценную герметичность и надежное соединение с распределительной коробкой, щитом или двигателем обеспечивают специальные элементы.
Речь идет о двух основных разновидностях фитингов: вводных устройствах, которые крепятся к корпусу электротехнического изделия, и соединительных, стыкующих между собой отрезки защитной гофрированной трубы.
Конструктивно большинство подобных приспособлений устроено по схожему принципу: корпус с внутренней или наружной резьбой, зажимная гайка и уплотнительное кольцо из маслобензостойкой резины или термопластичного эластомера. При затягивании гайка сжимает уплотнитель, который обжимает наружную поверхность рукава, одновременно фиксируя его от продольного смещения и предотвращая проникновение пыли, влаги или стружки.
Для гофрированных оболочек с ПВХ-покрытием часто применяют цанговые механизмы с разрезными конусами, обеспечивающими равномерное давление по всей окружности.
Согласно европейскому стандарту EN 60423, все вводные устройства для кабельных систем имеют метрическую резьбу, шаг которой зависит от номинального диаметра. Наиболее распространены размеры M16, M20, M25, M32, M40, M50 и M63, где число обозначает наружный диаметр резьбовой части в миллиметрах.
В устаревших системах можно встретить дюймовую резьбу PG (Panzergewinde) с маркировкой от PG7 до PG48, но современное оборудование все чаще комплектуется метрическими посадочными местами. Соединительные муфты, в отличие от вводных, с обеих сторон имеют одинаковый внутренний конус и зажимные гайки, что позволяет наращивать длину трассы без потери герметичности.
Степень защиты, которую обеспечивает конкретная пара «рукав — фитинг», определяется по стандарту IEC 60529. Качественные изделия с резиновыми уплотнителями и полноценным контактом по всей окружности достигают показателей IP54 (защита от пыли и брызг) или IP65 (полная пыленепроницаемость и защита от струй воды).
Для особо тяжелых условий, где присутствует прямой облив маслом или эмульсией, существуют исполнения с двойным уплотнением и металлическим кольцом, поджимающим манжету с усилием до 50 Нм.
Материал изготовления корпуса напрямую диктует область использования. Латунные муфты с никелевым покрытием устойчивы к коррозии, выдерживают нагрев до 120 градусов и не искрят при ударе, поэтому их применяют во взрывоопасных зонах.
Для пищевых производств или сред с агрессивными парами подойдут фитинги из нержавеющей стали AISI 316, которые не боятся кислот, щелочей и частых санитарных обработок. Более бюджетный вариант — полиамидные или полипропиленовые изделия, легкие и диэлектрические, но с верхним порогом температуры около 80 градусов.
Как правильно подобрать модель? Сначала определите наружный диаметр вашего металлорукава, измерив его штангенциркулем в сжатом состоянии.
У разных производителей один и тот же номинальный размер (скажем, 20 мм) может иметь фактические отклонения от 20,2 до 21,5 мм, поэтому ориентируйтесь не на маркировку рукава, а на реальный замер. Затем выберите тип резьбы на оборудовании, куда будет вкручиваться устройство: если там отверстие с метрической резьбой M20, то и фитинг нужен с такой же наружной резьбой.
Когда посадочное место представляет собой гладкое отверстие, используют разновидности с контргайкой и резиновой шайбой для уплотнения изнутри корпуса.

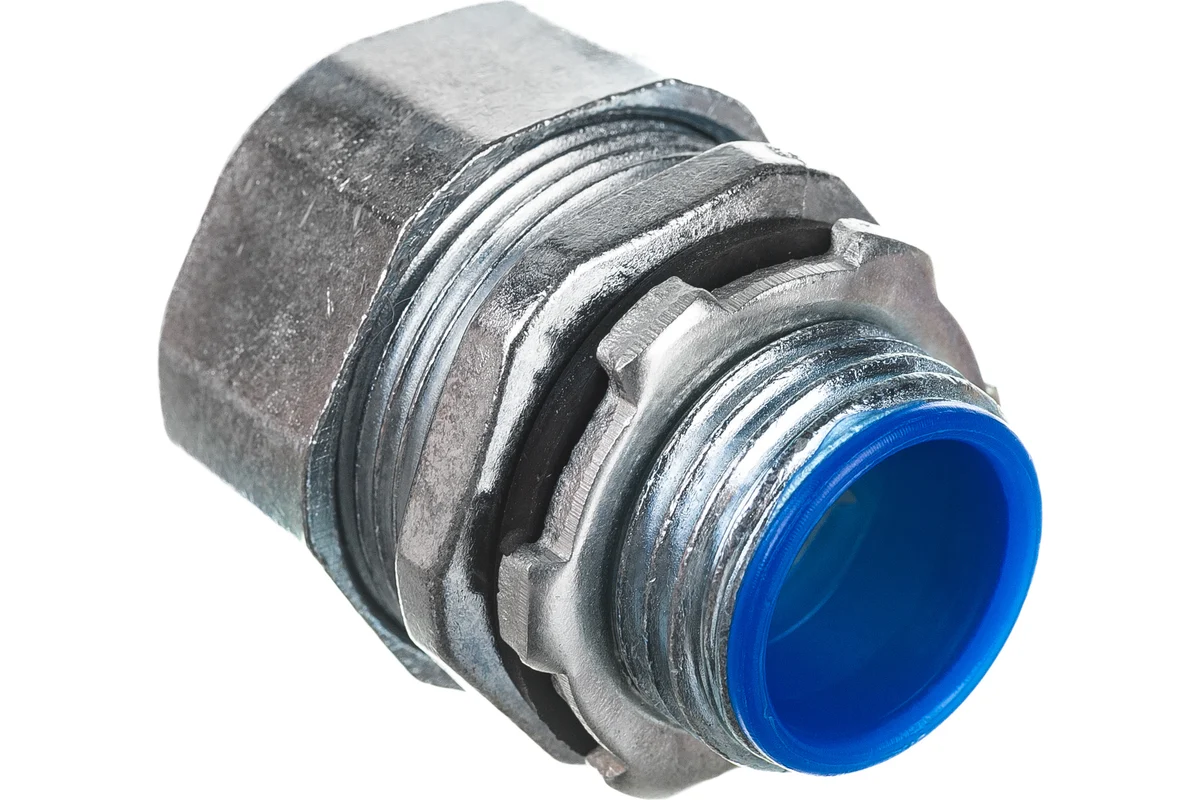

Принципиальное отличие вводного приспособления от соединительного заключается в наличии одной зауженной стороны. Вводная модель имеет с одной стороны резьбу для крепления к коробке или панели, а с другой — конус и гайку для зажатия гибкого канала.
Соединительный же экземпляр снабжен двумя одинаковыми зажимными узлами, расположенными зеркально. Бывают также переходные модификации, позволяющие стыковать рукава разных диаметров, например 20 мм с 25 мм, или переходить с метрической резьбы на дюймовую PG.
Процесс монтажа не требует специальной подготовки, но нуждается в аккуратности. Сначала отрежьте рукав под прямым углом, используя труборез или ножовку по металлу, после чего удалите заусенцы с внутренней поверхности, чтобы не повредить изоляцию кабеля.
Наденьте на свободный конец зажимную гайку, затем внутреннее уплотнительное кольцо и сам корпус муфты. Вставьте оболочку в корпус до упора, чтобы спираль зашла на конусную часть, и начинайте затягивать гайку от руки, следя за тем, чтобы уплотнитель не перекашивался.
Для фиксации потребуется рожковый или разводной ключ, но будьте осторожны с усилием: латунные детали легко сорвать при чрезмерном моменте затяжки. Оптимальное значение для диаметров до M25 составляет 2-3 Нм, для более крупных размеров — до 5 Нм.
Контролировать усилие можно простым методом: после того как гайка перестала проворачиваться пальцами, сделайте еще пол-оборота ключом. Если рукав проворачивается внутри собранного узла, значит, требуется поджать гайку на четверть оборота.
Распространенная ошибка — попытка зафиксировать фитинг на рукаве, предварительно не сняв полиэтиленовую пленку с уплотнительных колец. Производители часто покрывают резиновые детали тонкой защитной смазкой, которая при затяжке провоцирует проскальзывание.
Лучше протереть уплотнитель сухой ветошью или обезжирить уайт-спиритом. Еще один нюанс касается рукавов с ПВХ-покрытием: наружный слой пластика при сжатии может выдавливаться из-под гайки, поэтому для таких оболочек применяют специальные манжеты с продольными канавками, отводящими излишки материала.
В промышленном оборудовании соединительные муфты часто используют для прокладки кабельных трасс между станками, где требуется демпфировать вибрацию. При длине прямого участка более 15 метров в таких системах необходимо компенсировать температурное расширение, для чего между двумя муфтами оставляют зазор 5-10 мм, не затягивая гайки до упора.
Там, где металлорукав проходит через стену или перекрытие, применяют проходные вводные устройства с удлиненной резьбовой частью, позволяющей установить контргайку с обеих стороны преграды.
Климатическое исполнение тоже влияет на выбор. Для наружного монтажа при отрицательных температурах нужны фитинги с силиконовыми уплотнителями, сохраняющими эластичность до -50 градусов, тогда как обычная резина дубеет уже при -25.
В зонах с высокой влажностью предпочтительнее латунные модели с покрытием хромом, а не никелем, поскольку хромовое покрытие менее пористое и лучше противостоит электрохимической коррозии в паре с оцинкованной сталью корпуса оборудования.
Что касается стандартов качества, то надежные изделия всегда имеют маркировку с указанием диаметра, типа резьбы и степени защиты. Китайские безымянные фитинги часто грешат неточной геометрией конуса: угол раскрытия у них составляет не 60 градусов, как положено по DIN 46320, а произвольную величину, из-за чего рукав либо не зажимается, либо лопается спиралью.
Проверить это можно на месте, вставив в фитинг отрезок оболочки и затянув гайку рукой — качественное изделие уже при ручном усилии не позволит провернуть рукав.
Завершая обзор практических аспектов, стоит упомянуть о разделительных муфтах для изолированного пропуска нескольких кабелей. В отличие от обычных соединительных, они имеют внутри перегородку с двумя или тремя отверстиями, каждое из которых оснащено собственным миниатюрным уплотнителем.
Такие приспособления незаменимы при вводе в один распределительный щит нескольких независимых цепей, когда требуется сохранить электрическую сепарацию между ними до последнего сантиметра. Собираются они в обратном порядке: сначала кабели заводятся через индивидуальные манжеты, затем вся конструкция центрируется внутри корпуса муфты, после чего затягивается общая гайка.
