Это не просто приспособление для соединения листов металла – это продуманный механизм, позволяющий выполнять неразъемный крепеж быстро и с минимальными физическими затратами. Когда перед вами стоит задача соединить два листа, где нет доступа к обратной стороне, вытяжная заклепка становится единственным разумным решением. Именно здесь на сцену выходит этот складной инструмент, который в сложенном виде занимает минимум места в ящике или чехле. Принцип его работы основан на деформации тела заклепки за счет вытягивания стержня, что приводит к образованию прочной крепежной головки с обратной стороны материала.

Классификация подобных приспособлений ведется по нескольким признакам, и серия ЗР от известного производителя КВТ представляет собой стройную линейку моделей под разные задачи. В обозначении «ЗР» зашифровано прямое назначение – заклепочник ручной.

Цифровой индекс после букв указывает на конструктивные особенности. В случае с «гармошкой» это модель ЗР-05, которая благодаря рычажно-складной схеме обеспечивает максимальное усилие при сравнительно небольших габаритах. Но на этом классификация не заканчивается: инструменты делятся по типу привода (ручной, пневматический, аккумуляторный), по рабочему ходу и, разумеется, по диаметру устанавливаемых заклепок. Именно последний параметр чаще всего становится определяющим при выборе.

Что касается нормативной базы, то здесь действуют общие стандарты для ручного неэлектрического инструмента. В частности, ГОСТ Р 52630-2007 устанавливает требования к ручным устройствам для монтажа заклепок, а международный стандарт DIN EN ISO 14588 регламентирует характеристики самих вытяжных заклепок и оборудования для их установки.

Эти документы гарантируют, что инструмент выдержит заявленные нагрузки и прослужит положенный срок. Производитель КВТ, выпускающий серию ПРОФИ, декларирует соответствие этим стандартам, что подтверждается гарантийным сроком эксплуатации в один год и общим сроком службы до трех лет. Стоит отметить, что для бытового использования эти цифры выглядят более чем достойно.

Разберемся с устройством и принципом работы. В основе конструкции «гармошки» лежит рычажный механизм, который приводит в движение цанговый зажим.

Когда вы сводите рукоятки, энергия через систему передаточных звеньев направляется на захват стержня заклепки. Храповой механизм позволяет создавать необходимое усилие последовательными нажатиями, а не одним рывком. Это принципиальное отличие от обычных двухрычажных моделей: здесь вы можете прерывать движение и начинать заново, что особенно ценно при работе с твердыми материалами, где требуется приложить значительное усилие.

Стержень заклепки зажимается губками, после чего происходит его вытягивание, и в этот момент тело заклепки деформируется, образуя с обратной стороны соединяемых деталей так называемый замыкающий бортик. В случае с усиленной цангой, которая установлена в ЗР-05, захват получается более надежным, исключающим проскальзывание даже при работе с нержавейкой.

Пользоваться этим инструментом довольно просто, но есть ряд нюансов, которые превращают процесс из банального нажатия в грамотное техническое действие. Первым делом необходимо просверлить сквозное отверстие в скрепляемых материалах.

Диаметр отверстия должен строго соответствовать диаметру устанавливаемой заклепки – это обеспечит правильную деформацию. Затем вы вставляете заклепку в подготовленное отверстие, а ее стержень – в насадку заклепочника. После этого начинается рабочий ход: вы сжимаете рукоятки, и храповой механизм делает свое дело.

Важно следить за тем, чтобы заклепка была плотно прижата бортиком к поверхности материала, иначе соединение получится некачественным. По окончании процесса стержень обламывается, и вы удаляете его из насадки. Для смены насадок под разные диаметры в комплекте идет специальный ключ, который часто прячется прямо в рукоятке инструмента.

Теперь перейдем к самому интересному – как выбрать правильную модель из всей линейки ЗР серии ПРОФИ. Здесь недостаточно просто взять первый попавшийся экземпляр.

Серия включает несколько аппаратов, и каждый заточен под свои условия. Классический двухрычажный ЗР-01 предназначен для работы с заклепками 3.2 и 4.0 мм, он легкий и имеет поворотную головку на 360 градусов, что удобно в стесненных условиях. Модель ЗР-03 – это поворотный вариант, работающий с диаметрами от 2.4 до 4.8 мм. ЗР-04 представляет собой рычажный агрегат с аналогичным диапазоном, но несколько иной эргономикой.

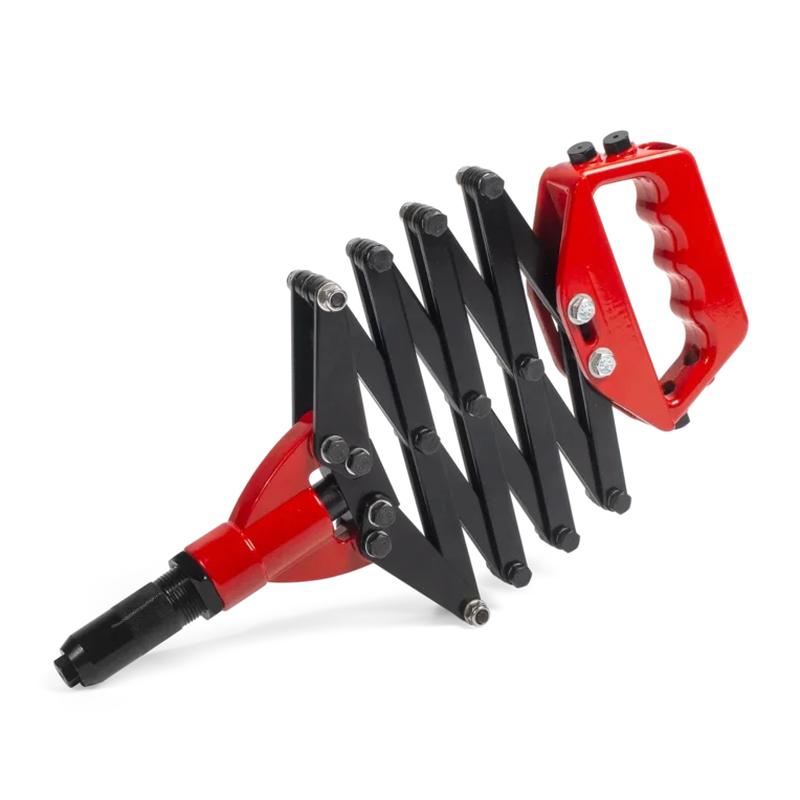

И наконец, звезда серии – ЗР-05, выполненный по схеме «гармошка». Его главное преимущество – способность работать с заклепками диаметром до 6.4 мм. Именно этот параметр часто становится решающим. Если ваша деятельность связана с монтажом вентиляции, где используются толстые листы, или с ремонтом кузовов, где требуются мощные крепежные элементы, то ЗР-05 будет вне конкуренции.

Чем же конкретно различаются эти разновидности, помимо цифр? Во-первых, усилием, которое может развить механизм.

«Гармошка» ЗР-05 за счет складной конструкции позволяет прикладывать большее усилие при меньших размерах рукояток. Во-вторых, массой. Вес ЗР-05 составляет около 2 кг, что ощутимо тяжелее, чем 0.6 кг у ЗР-01. Эта разница обусловлена более массивными деталями и усиленной цангой. В-третьих, длиной. В рабочем состоянии «гармошка» вытягивается до 790 мм, а в сложенном виде компактно укладывается в 300 мм. Такой механизм складного типа не только экономит место при хранении, но и позволяет регулировать рычаг под рост и положение оператора. Также стоит обратить внимание на материал корпуса: у ЗР-05 он алюминиевый с порошковым покрытием, что защищает от коррозии и снижает общий вес. У более простых моделей корпус может быть стальным.

Области применения этого инструмента поистине широки. Начнем с того, что он используется для соединения различных материалов – алюминия, стали, нержавеющей стали.

В строительстве это монтаж вентиляционных коробов, установка фасадных систем, крепление профилей. В автомобилестроении и автосервисе – ремонт кузовных элементов, где точечная сварка недоступна. Производство бытовой техники, сборка металлической мебели, монтаж кондиционеров – везде, где требуется надежное и быстрое соединение тонкостенных деталей, этот агрегат оказывается незаменимым. Особенно ценят «гармошку» монтажники, которым часто приходится работать в труднодоступных местах или на высоте, где важно минимизировать количество движений и усилий. Стоит отметить, что модель ЗР-05 рассчитана на заклепки не только из алюминия и стали, но и из нержавейки, что расширяет ее применение в условиях повышенной влажности или агрессивной среды.

Выбирая между моделями, всегда исходите из максимального диаметра заклепки, с которым вам предстоит работать. Если это 4.8 мм и меньше, можно обойтись более легкими и дешевыми вариантами вроде ЗР-03.

Если же в планах есть задачи с диаметром 6.4 мм, то только «гармошка» ЗР-05 обеспечит нужное усилие без риска поломки инструмента. Также обратите внимание на комплектацию: в коробке с ЗР-05 вы найдете сменные головки под все ходовые размеры (2.4, 3.2, 4.0, 4.8 и 6.4 мм), что избавляет от необходимости докупать их отдельно. Некоторые модели оснащены фиксатором рукоятки и подпружиненным механизмом для более комфортной работы. Все эти нюансы напрямую влияют на удобство и скорость монтажа. В конечном счете, правильный выбор сводится к простой истине: инструмент должен соответствовать задачам, а не наоборот.
