Этот инструмент предназначен для формирования неразъемных соединений посредством вытяжных заклепок, произведенных из алюминия, обычной либо нержавеющей стали. Основное назначение заключается в скреплении листовых материалов, когда доступ к обратной стороне детали ограничен или вовсе отсутствует.
В отличие от сварки или пайки, здесь не требуется нагрева, что исключает деформацию тонких заготовок и сохраняет их защитное покрытие.

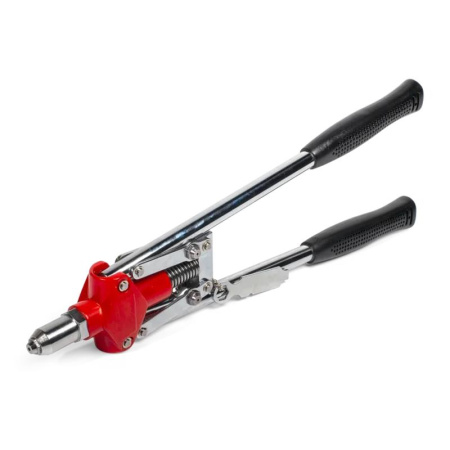

В технической документации модель фигурирует под артикулом 80630, а ее полное наименование часто дополняется литерой КВТ, указывающей на производителя. Классификация относит данное приспособление к группе ручных рычажных заклепочников, которые занимают промежуточную нишу между компактными одноручными устройствами и тяжелыми пневматическими системами.
В отличие от первых, ЗР-04 развивает значительно большее усилие за счет длины рукояток, а от вторых выгодно отличается автономностью и малым весом. Согласно каталогам, масса экземпляра составляет от 1.22 до 1.334 килограмма, а общая протяженность корпуса с ручками достигает 450 миллиметров. Габариты делают его удобным для работы в стесненных условиях, например, внутри монтажных коробок или на строительных лесах.
Конструкция подчиняется определенным стандартам, хотя сам инструмент не сертифицируется по жестким ГОСТам, как средства измерения. Качество исполнения регламентируется техническими условиями завода-изготовителя, которые гарантируют ресурс основных узлов.
Ключевым элементом здесь выступает усиленная цанга, обеспечивающая надежный захват стержня заклепки. Эта деталь испытывает максимальные нагрузки, поэтому ее прочность напрямую влияет на долговечность всего механизма. Сменные винтовые насадки, поставляемые в комплекте, позволяют адаптировать инструмент под четыре наиболее ходовых диаметра крепежа: 2.4, 3.2, 4.0 и 4.8 миллиметра. Для их замены предусмотрен специальный ключ, который также входит в базовую комплектацию.
Принцип работы базируется на простой механической трансформации усилия. Когда оператор сводит длинные рукоятки, рычажный механизм приводит в движение губки цанги, которые захватывают калиброванный стержень заклепки.
При дальнейшем сжатии происходит протаскивание стержня через тело заклепки, что вызывает деформацию ее пустотелой части с обратной стороны материала. Образовавшаяся головка плотно прижимает соединяемые поверхности друг к другу, после чего стержень обламывается по ослабленному сечению. Большой рычаг позволяет снизить мускульное усилие, необходимое для деформации стальных или нержавеющих крепежных элементов, что критично при выполнении большого фронта работ.
Чтобы правильно воспользоваться устройством, необходимо сначала подобрать насадку, соответствующую диаметру стержня заклепки. Вкрутив ее в резьбовое отверстие головки и зафиксировав ключом, следует вставить хвостовик заклепки в отверстие насадки до упора.
Затем требуется поместить заклепку в заранее подготовленное сквозное отверстие в деталях. Убедившись, что фланец заклепки плотно прилегает к поверхности, нужно с усилием свести рукоятки до характерного щелчка, свидетельствующего о срезе стержня. Важно помнить, что для алюминиевого крепежа ход рукояток будет короче, чем для стального, из-за разницы в пластичности металлов. После завершения цикла сломанный стержень автоматически выпадает из цанги при разведении рукояток, что ускоряет процесс монтажа.
Выбор правильной модели среди прочих разновидностей рычажных заклепочников строится на анализе нескольких параметров. Прежде всего, оценивается диапазон рабочих диаметров: ЗР-04 перекрывает самый востребованный сектор от 2.4 до 4.8 мм, тогда как профессиональные версии могут работать с крепежом до 6.4 мм.
Следующим критерием выступает материал корпуса: алюминиевый сплав, используемый в данной серии, обеспечивает легкость и устойчивость к коррозии, тогда как у бюджетных аналогов встречается сталь, увеличивающая вес. Также стоит обратить внимание на длину рукояток: у модели ПРОФИ они удлинены для лучшей эргономики, в то время как у более дешевых модификаций рычаги короче, что требует приложения большей силы. Наконец, наличие усиленной цанги и сменных насадок в комплекте выделяет данный аппарат на фоне одноразовых или узкоспециализированных инструментов.
Разновидности заклепочников в целом различаются по типу привода. Пневматические и гидравлические агрегаты предназначены для серийного производства, где скорость имеет первостепенное значение.
Аккумуляторные версии удобны при работе на высоте или вдали от источников питания, но они тяжелее и дороже. Ручные рычажные модели, к коим относится ЗР-04, представляют собой золотую середину: они не требуют расхода воздуха или электроэнергии, просты в обслуживании и ремонте. Внутри самой категории рычажных инструментов отличия касаются хода губок и передаточного числа. У некоторых моделей используется двухступенчатый механизм для работы с особо прочными нержавеющими заклепками, но это сказывается на габаритах. ПРОФИ-версия имеет оптимизированное передаточное отношение, сбалансированное для работы со всеми тремя типами материалов, указанными в спецификации.
Области применения этого инструмента чрезвычайно широки и охватывают множество отраслей. В строительстве его используют для монтажа вентилируемых фасадов, где требуется соединять алюминиевые профили и листы оцинкованной стали.
При сборке металлокаркасов для гипсокартона заклепочник незаменим, когда нужно зафиксировать направляющие без использования сварки. В производстве кондиционеров и вентиляционного оборудования с его помощью скрепляют воздуховоды и корпуса агрегатов. Автосервисы применяют устройство для ремонта кузовных элементов, порогов и арок, где точечная сварка недоступна, а болтовые соединения ненадежны. В быту прибор востребован при изготовлении заборов из профнастила, теплиц и мелких сельскохозяйственных конструкций. Даже при сборке компьютерных корпусов или бытовой техники иногда возникает необходимость в таком креплении, которое обеспечивает вибростойкость и долговечность шва.
С практической точки зрения, важно учитывать, что максимальная толщина пакета материалов для заклепки диаметром 4.8 мм не должна превышать значения, указанного производителем крепежа, обычно это 12-14 миллиметров. При работе с нержавеющими заклепками требуется более медленное и плавное сведение рукояток, чтобы избежать заклинивания стержня в цанге.
Периодическая смазка подвижных соединений и очистка насадок от металлической стружки продлевают срок службы механизма. Опытные мастера рекомендуют перед началом ответственных работ делать пробную заклепку на обрезке того же материала, чтобы отрегулировать усилие и убедиться в правильности подбора насадки. ЗР-04 серия ПРОФИ уверенно закрывает потребности как профессиональных монтажников, так и домашних умельцев, предлагая надежный и неприхотливый способ создания неразрывных креплений.
