Заземляющие провода и проводники
Физическая сущность защитного заземления заключается в создании электрического соединения с низким сопротивлением между корпусом электроустановки и физической землей. Данное соединение служит для отвода тока утечки или короткого замыкания в грунт, что предотвращает возникновение опасного потенциала на доступных частях оборудования.
Принцип действия основывается на том, что земля, обладающая значительной электрической емкостью, практически всегда сохраняет нулевой потенциал. Когда фазный проводник в результате нарушения изоляции соприкасается с заземленным корпусом, возникает цепь тока через землю, что приводит к мгновенному срабатыванию защитных аппаратов, автоматических выключателей или предохранителей.
Эффективность этой защиты напрямую зависит от качества и правильности выбора всей цепи заземления, центральным элементом которой является проводник.
Заземляющие проводники принято классифицировать по их месту в общей системе, функциональному назначению и конструктивному исполнению. Основное деление проходит между защитными проводниками PE, которые соединяют открытые проводящие части с главной заземляющей шиной, и проводниками уравнивания потенциалов, объединяющими различные металлические элементы в здании для исключения разности напряжений.
Существуют также естественные заземлители, роль которых могут выполнять металлические конструкции зданий, водопроводные трубы или обсадные трубы скважин, но их применение строго регламентировано из-за не всегда предсказуемого сопротивления. Искусственные заземлители, представляющие собой стальные стержни, трубы или полосы, специально погружаемые в землю, обеспечивают стабильные и нормируемые параметры.
Нормативные документы, такие как ПУЭ (Правила устройства электроустановок) в России или стандарты IEC 60364 на международном уровне, устанавливают жесткие требования к материалам и сечениям этих элементов. Основным материалом для изготовления служит медь, сталь оцинкованная или нержавеющая, а также алюминий, применение которого внутри зданий часто ограничивают.
Медные жилы демонстрируют превосходную коррозионную стойкость и высокую электропроводность, что позволяет применять их в самых ответственных контурах. Для стальных полос и стержней характерна механическая прочность, необходимая для заглубления в грунт, но их сопротивление выше, что компенсируют увеличением площади контакта с землей.
Минимальное сечение медного защитного проводника в стационарных сетях до 1000 В составляет 2.5 мм² для механически защищенных и 4 мм² для незащищенных линий, тогда как стальная полоса должна иметь сечение не менее 75 мм² при толщине от 3 миллиметров.
Визуально отличить заземляющий проводник можно по желто-зеленой полосатой маркировке изоляции, которая является единым мировым стандартом. В кабелях с числом жил до пяти заземляющая жила всегда имеет меньшее сечение, нежели фазные, но в силовых кабелях на 4 мм² и выше их сечения уравниваются.
Голые, то есть не имеющие изоляции, медные или стальные проводники применяют исключительно для монтажа заземляющего контура вне помещений, в земле или по фасадам зданий. Гибкие многопроволочные жилы из луженой меди незаменимы при подключении к вибрирующему или подвижному оборудованию, так как они лучше противостоят усталости металла от изгибов.
Жесткие однопроволочные проводники идеальны для стационарной прокладки по стенам или в кабельных лотках, где требуется сохранить заданную форму трассы.
Выбор конкретной модели начинается с расчета требуемого сечения, которое зависит от параметров защитного аппарата, питающего линию. Сечение защитного проводника должно быть не менее значения, определяемого по формуле: S = (I * √t) / k, где I – ток срабатывания защиты, t – время ее отключения, k – коэффициент, зависящий от материала.
На практике для обычных конечных цепей в квартирной сети достаточно медного проводника на 2.5 мм², защищенного автоматом на 16 Ампер. Для ввода в частный дом, где установлен вводной автоматический выключатель на 50 А, уже потребуется сечение 6 мм² или 10 мм².
При прокладке в грунте вне здания стоит отдать предпочтение оцинкованной стали или меди в ПВХ-оболочке, стойкой к агрессивной среде. При монтаже в сырых помещениях или химических производствах применяют жилы с изоляцией из особо стойких полимеров, таких как поливинилхлорид или сшитый полиэтилен.
Области применения различных типов данных изделий четко разграничены. Голые стальные полосы и круглые прутья используют исключительно для монтажа заземляющего электрода и горизонтальных соединителей в земле.
Изолированные провода желто-зеленого цвета прокладывают внутри электрических щитов, распределительных коробок и по строительным конструкциям. Многожильные гибкие кабели с сечением 16 мм² и более применяют для заземления силовых трансформаторов, крупных электродвигателей или генераторных установок, где возможны вибрации.
В телекоммуникациях и слаботочных системах используют изолированные проводники, часто в составе комбинированных кабелей, для защиты чувствительного оборудования от статического электричества и электромагнитных помех. Каждой задаче соответствует своя конструкция, будь то одножильный провод, витой шнур или шина из медной ленты.
Практический монтаж требует обеспечения надежного и долговечного контакта во всех точках соединения. Для этого используют клеммы, обжимные наконечники или сварку.

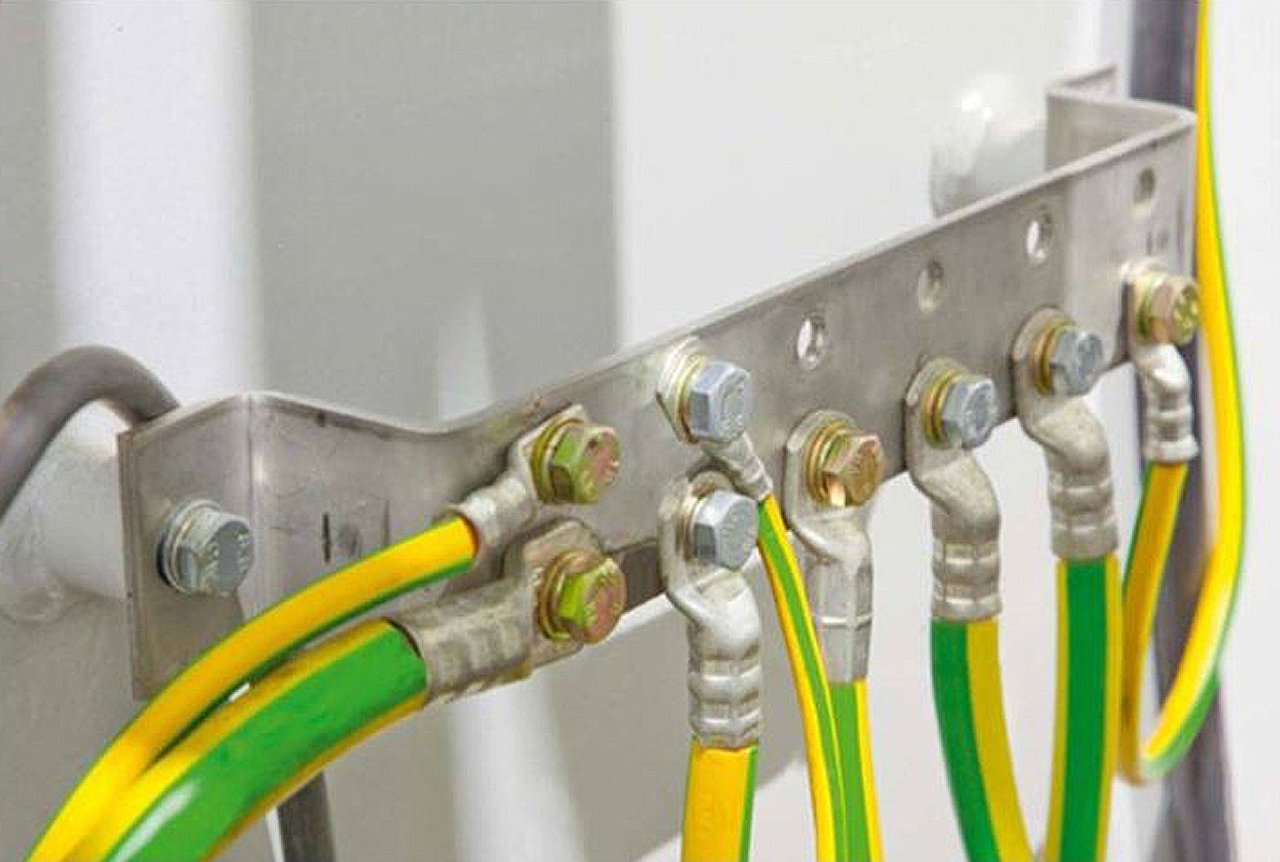

Обжим гильз подходящего сечения выполняют специальным пресс-клещами, обеспечивающими равномерное давление по всему периметру, что предотвращает окисление и увеличение переходного сопротивления в месте контакта. Болтовые соединения на шинах обязательно выполняют с применением шайб Гровера или стопорных шайб для исключения самоотвинчивания от вибрации.
Места соединений голых проводников, заглубленных в грунт, предпочтительнее сваривать, а после сварки покрывать битумной мастикой для защиты от коррозии. Периодическая проверка сопротивления растеканию тока всего контура с помощью специального измерителя, мегомметра, является обязательной процедурой для подтверждения корректности работы всей системы.
Регулярный визуальный осмотр открытых участков на предмет механических повреждений или следов коррозии помогает своевременно выявить и устранить потенциальную неисправность, гарантируя постоянную безопасность эксплуатации электроустановок.
