Конструкция такого приспособления базируется на принципе «клин в клине», что позволяет обеспечить постоянное и стабильное контактное давление без необходимости обслуживания в течение всего срока службы.

Разберемся с классификацией этих элементов. Основное деление происходит по материалу изготовления корпуса и самого клина: производители используют высокопрочный алюминиевый сплав, который устойчив к атмосферной коррозии.

Для защиты от окисления детали часто дополнительно анодируют или покрывают специальной смазкой, что критически важно при работе с неизолированной алюминиевой жилой. Так, встречаются модификации для подключения ответвлений к магистрали без разрыва последней, а также проходные варианты, соединяющие два отрезка одной линии.

Что касается нормативных требований, то вся подобная продукция должна соответствовать ГОСТ Р 51177-2009 «Арматура линейная для воздушных линий электропередачи». Согласно стандарту, переходное сопротивление в месте контакта не должно превышать сопротивление целого участка аналогичной жилы.

Кроме того, каждый экземпляр испытывается током короткого замыкания, а его нагрев в номинальном режиме не должен приводить к потере упругости пружины — последняя, кстати, выполняется из нержавеющей стали.

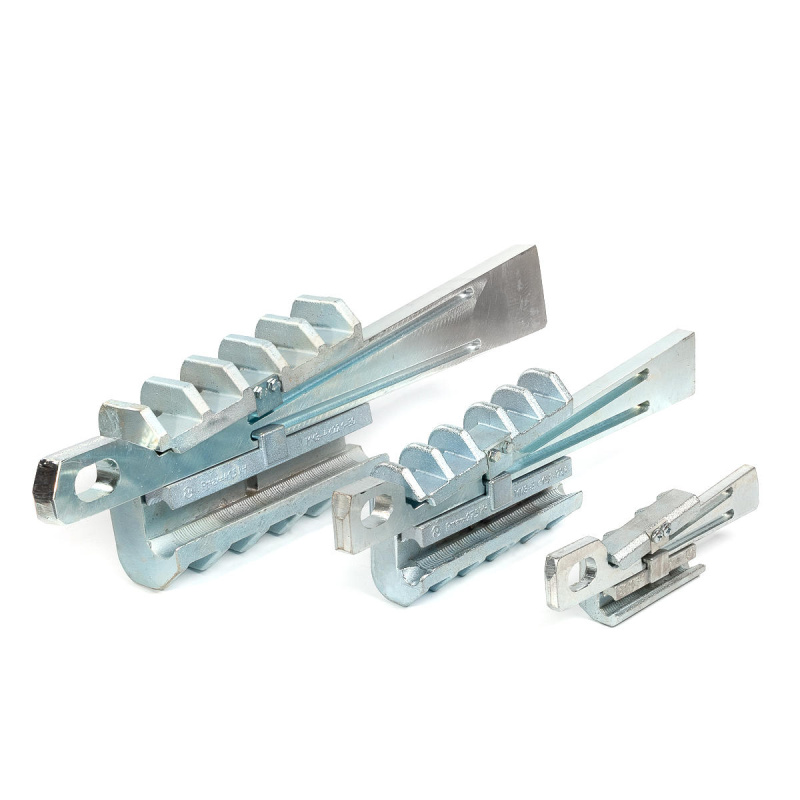

Принцип функционирования клинового узла довольно элегантен. Устройство представляет собой коробчатый корпус, внутрь которого заводится магистральный провод и жила ответвления.

После этого специальный клин (или пара клиньев) вбивается между ними, создавая усилие, прижимающее токоведущие части друг к другу. По мере температурного расширения или сжатия алюминия под воздействием окружающей среды упругий элемент подстраивается, сохраняя площадь контакта неизменной — это исключает искрение и локальный перегрев.

Как правильно смонтировать такую систему? Вначале необходимо очистить алюминиевую поверхность от оксидной пленки до металлического блеска, используя для этой цели мелкозернистую щетку или специальную пасту-смазку с кварцем.

Далее провода укладываются в соответствующие пазы корпуса, после чего клин аккуратно забивается монтажным молотком из пластика или текстолита. Никогда не применяйте для этих целей стальной инструмент — вы можете раскрошить корпус или деформировать направляющие. Для серийного монтажа рекомендуется приобрести гидравлический пресс с набором матриц, который обеспечит строго дозированное усилие (как правило, от 10 до 15 кН в зависимости от модификации фиксатора).

Подбор правильной модели требует внимательного изучения сечений используемых проводов. В маркировке «ПРОФИ» зашифрованы диапазоны: так, обозначение 16-35 говорит о том, что устройство рассчитано на магистраль сечением от 16 до 35 мм2 и ответвление от 4 до 16 мм2. Другой типоразмер 50-95 применяется для более мощных линий — тут основная жила достигает 95 «квадратов», а отходящая — 35 мм2. Ошибка здесь чревата либо невозможностью завода провода в паз, либо недостаточным прижимом и последующим выгоранием контакта.

Чем же отличаются различные разновидности друг от друга? Помимо упомянутых размерных групп, существуют исполнения для четырехжильных систем СИП-4, где несущая нулевая жила несет механическую нагрузку.

В таких экземплярах конструкция снабжена дополнительным захватом для стального сердечника, чтобы компенсировать продольные растяжения. Также стоит разделять изделия для ответвления под углом 90 градусов (самые распространенные) и для соединения в параллельных плоскостях — последние часто требуются при ремонте поврежденного участка ВЛ.

Области применения подобной арматуры охватывают не только коммунальное хозяйство, но и промышленные предприятия с собственными подстанциями. Чаще всего клиновые зажимы можно встретить при подключении индивидуальных домов от опор воздушных линий, при устройстве уличного освещения, а также на вводах в здания, где требуется отойти от магистрали без разрыва последней.

В отличие от прокалывающих зажимов, эта система не нарушает цельности изоляции магистрального провода (в случае с СИП-2 и СИП-4), что повышает надежность линии в целом.

Для практической работы запомните несколько важных нюансов. Перед началом монтажа обязательно проверьте наличие диэлектрических вставок на вашем инструменте, если работы ведутся под напряжением (хотя регламенты требуют снятия напряжения, в реальности часто приходится работать с линией под нагрузкой).

Само усилие забивания клина не должно быть чрезмерным — как только пружина сжалась до половины своего исходного размера, процесс следует прекратить. Переусердствовав, вы рискуете вызвать внутренние трещины в алюминиевом корпусе, которые проявятся только спустя несколько циклов замораживания-оттаивания.

Интересной особенностью представителей серии ПРОФИ является их пригодность для повторного употребления. В случае демонтажа линии аккуратно выбитый клин и корпус можно использовать снова, предварительно очистив их от следов коррозии и заменив смазку.

Это значительно сокращает расходы при временных схемах подключения, так строительных площадках или при сезонных нагрузках. Однако помните, что официальные инструкции большинства производителей допускают только однократное применение — все зависит от конкретных технических условий вашего проекта.

Приобретая такие фиксаторы, обратите внимание на маркировку и сертификаты соответствия. Дешевые подделки часто экономят на материале пружины, используя обычную оцинкованную сталь вместо «нержавейки».

Спустя год-два такой суррогат проржавеет, потеряет упругость, и контакт ослабнет. Проверить качество просто: попробуйте сжать пружину ручными тисками — оригинальное изделие вернется в исходное состояние без остаточной деформации, а подделка останется сплюснутой. Конструкция корпуса также выдает неоригинал: литье должно быть ровным, без раковин и острых заусенцев, которые могут повредить изоляцию провода.
