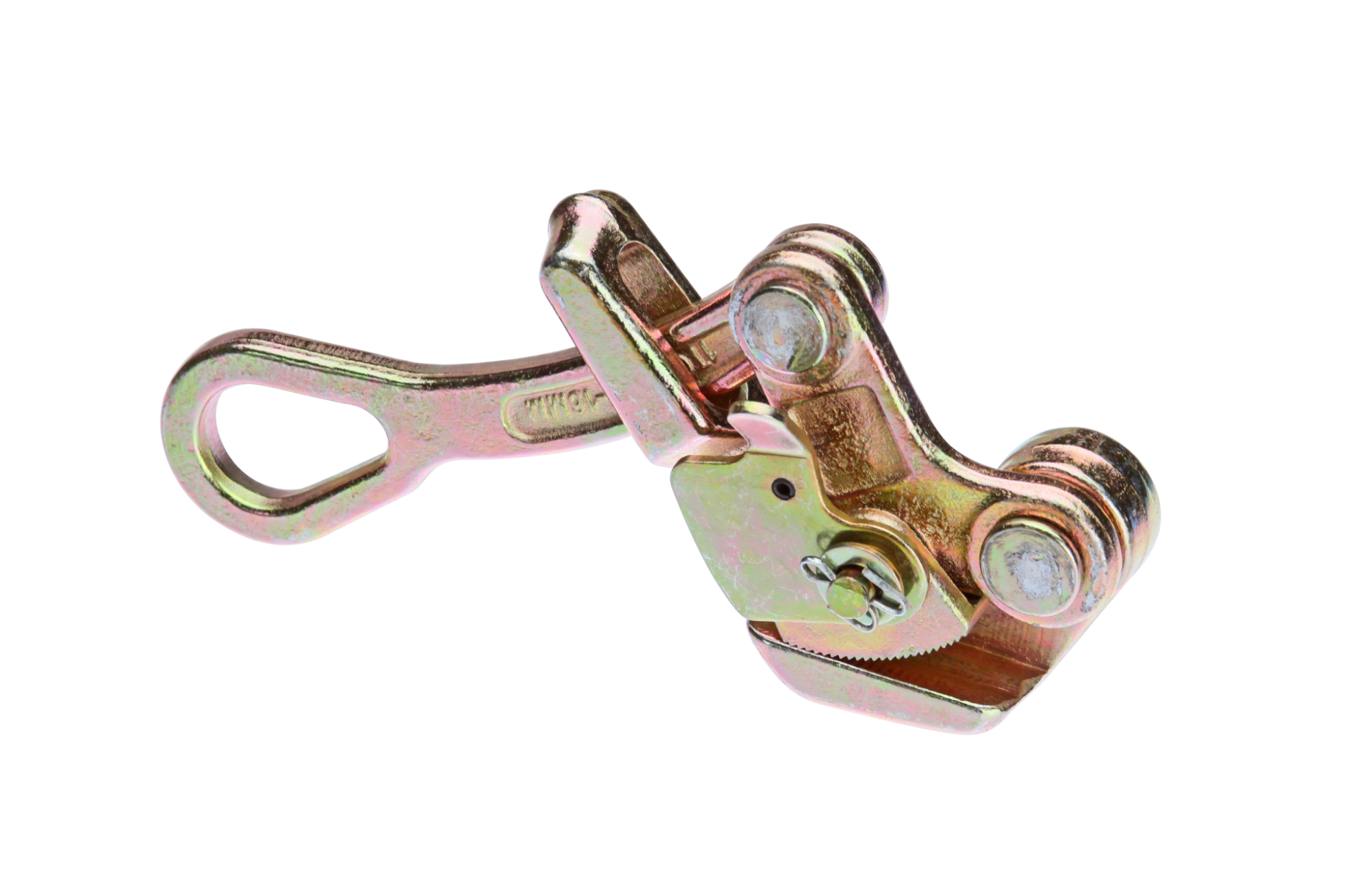

Зажим монтажный (лягушка) серия ПРОФИ
Когда речь заходит о подключении самонесущего изолированного провода к магистрали или вводе в здание, самым востребованным приспособлением оказывается так называемая «лягушка». В профессиональной среде эту группу фиксаторов правильнее именовать прокалывающими зажимами, а серия ПРОФИ представляет собой модернизированную линейку, адаптированную под российские стандарты и реальные условия эксплуатации.
Основной нормативный документ, регламентирующий требования к подобным изделиям, — ГОСТ Р 51152-98, где прописаны механические и электрические характеристики для ответвительных устройств, работающих под напряжением.
Принцип действия этого крепежа основан на создании надежного электрического контакта без снятия изоляции с жил. В корпус встроены две пары зубчатых пластин из луженой бронзы или стали с гальваническим покрытием, которые при сжатии прокалывают оболочку и входят в алюминиевую жилу на заданную глубину.
Одновременно с этим происходит фиксация несущей нейтрали (если речь идет о четырехжильном СИП) либо изолированных фазных проводников. Пружинный механизм внутри корпуса поддерживает постоянное давление в месте прокола, компенсируя температурные расширения и вибрации.
Для серии ПРОФИ характерна четкая классификация по нескольким признакам, и первый из них — тип выполняемой задачи. Анкерные модификации предназначены для фиксации конца провода на опоре или стене здания, а также для создания ответвлений без разрыва магистрали.
Промежуточные (проходные) «лягушки» используются, когда нужно соединить два отрезка СИП в линию, обеспечивая при этом электрическую связь. Ответвительные варианты, которые встречаются чаще всего, позволяют подключить дом от воздушной линии, прокалывая изоляцию на ответвляемой ветке.
Второй критерий различия — материал и форма корпуса. У продукции ПРОФИ вы встретите два исполнения: из армированного полиамида (стеклонаполненного пластика) и из алюминиевого сплава.
Пластиковые корпуса легче и дешевле, они отлично работают в диапазоне от -50 до +90 градусов, не подвержены коррозии и имеют высокую диэлектрическую прочность. Металлические версии предпочтительны при токах свыше 100 ампер или в условиях агрессивных сред — морской воздух, химические производства, — поскольку алюминий эффективнее отводит тепло от зоны контакта.
Третий параметр, влияющий на выбор, — это сечение жил, с которыми способно работать приспособление. Каждая модель «лягушки» ПРОФИ маркируется цифрами, указывающими диапазон: так, изделие 16-35 рассчитано на провода от 16 до 35 квадратных миллиметров, а версия 50-95 — на магистрали до 95 мм2.
Крайне опасно использовать фиксатор на жиле большего диаметра, чем заявлено: зубцы либо не прокусят изоляцию на нужную глубину, либо сломаются при затяжке. И наоборот, слишком тонкий проводник может просто выскользнуть из гнезда или быть пережатым с повреждением алюминиевых нитей.
Как правильно подобрать нужную модель под вашу задачу? Первое, что требуется установить, — это материал и сечение основной линии, а также ответвляемого кабеля.
Для СИП-1, СИП-2 и СИП-4 (с разным типом изоляции — светостабилизированный полиэтилен или термопластичный эластомер) подходят универсальные исполнения ПРОФИ, но для СИП-3 (одножильный с защитным слоем из сшитого полиэтилена) необходимы специальные модификации с увеличенной длиной игл. Затем определите токовую нагрузку: по закону Ома для однофазной сети I = P / U, где P — мощность в ваттах, U — 220 вольт. Полученное значение не должно превышать номинальный ток зажима, указанный производителем — для ПРОФИ это диапазон от 63 до 160 ампер в зависимости от серии.
Пользоваться таким фиксатором несложно, но требуется соблюдать последовательность действий. Сначала очистите участки провода в местах предполагаемого прокола от грязи и влаги — для этого подойдет обычная ветошь или салфетка.
Затем разомкните рычаги устройства до упора, вставьте магистральный проводник в соответствующую канавку (обычно она шире и глубже), а ответвляемый — в другую, меньшего размера. Совместите обе половины корпуса, убедившись, что жилы не перекручены и лежат строго в своих ложементах. Далее начинайте затягивать болт (или пару болтов) динамометрическим ключом, контролируя усилие — для пластиковых моделей ПРОФИ это 12-14 Н·м, для алюминиевых до 18 Н·м.
В процессе затяжки вы почувствуете, как вначале идет легкое сопротивление (выбираются зазоры), затем усилие резко возрастает в момент прокола изоляции, и наконец наступает металлический упор — прекращайте вращение. Характерный щелчок у некоторых исполнений свидетельствует о срабатывании ограничителя крутящего момента, что предотвращает срыв резьбы.
После фиксации обязательно проверьте визуально, не вылез ли изолирующий материал из-под корпуса — если оболочка собралась «гармошкой», ослабьте крепеж и заново уложите проводник.
Разновидности «лягушек» ПРОФИ отличаются также количеством прокалывающих зубьев и их геометрией. Для алюминиевых жил применяются лункообразные иглы с алмазным напылением или нитрид-титановым покрытием, которые не вызывают растрескивания металла.
Для комбинированных жил (сталь-алюминий) зубцы выполняются из более твердой стали с увеличенным углом заточки. Встречаются модификации с дополнительным уплотнительным кольцом из силикона или EPDM-резины, которое предотвращает попадание влаги внутрь зоны контакта — этот вариант настоятельно рекомендую использовать на открытом воздухе в регионах с частыми туманами или косыми дождями.
Область применения подобных фиксаторов охватывает не только стандартные воздушные вводы в частные дома. С их помощью монтируют временные схемы освещения на строительных площадках, подключают выносные розетки для караванов и автодомов на кемпингах, а также организуют ответвления для уличного освещения вдоль дорог.
В сельском хозяйстве «лягушка» ПРОФИ незаменима при подключении насосов на оросительных системах или вентиляционных установок в птицеводческих комплексах, где требуется быстрый демонтаж.
Отдельно стоит упомянуть нюанс, касающийся герметизации. Качественное приспособление имеет внутри гидрофобную смазку, которая вытесняется в момент прокола и заполняет микронеровности, предотвращая коррозию алюминия.
Если смазки недостаточно или она высохла при хранении, допустимо нанести на иглы тонкий слой вакуумного или кварцевого геля перед установкой — это продлит срок службы контакта в два-три раза. Обратите внимание: производители ПРОФИ указывают ресурс до 25 лет, но при условии, что ежегодно проводится визуальный осмотр и подтяжка болтов — из-за релаксации напряжений в пластике усилие может ослабевать.
На практике часто возникает вопрос: можно ли использовать «лягушку» повторно после демонтажа? Производитель этого не рекомендует, поскольку зубья при первом сжатии пластически деформируются и теряют остроту.
Однако при аккуратном обращении и отсутствии трещин на корпусе некоторые модели ПРОФИ допускают второй монтаж, но на жилу меньшего сечения и с обязательной заменой гидрофобного наполнителя. Для ответственных подключений, таких как питание медицинского оборудования или систем безопасности, повторное использование абсолютно исключено.
Что касается совместимости с разными типами изоляции, то серия ПРОФИ разделяется на три подкатегории: для светостабилизированного полиэтилена (маркировка «ПЭ»), для сшитого полиэтилена («СПЭ») и для термопластичного эластомера («ТПЭ»). Попытка проколоть сшитый полиэтилен стандартной иглой приведет к ее поломке из-за высокой прочности материала на разрыв.
Поэтому перед покупкой обязательно уточните у продавца или найдите маркировку на самом корпусе — она выбита на торце или нанесена лазером.
В процессе затяжки настоятельно советую использовать именно динамометрический инструмент, а не обычный рожковый ключ. Разброс усилия рукой может достигать 50 процентов, что применительно к пластиковому корпусу грозит его разрушением.
Для моделей ПРОФИ с одним центральным болтом (типа Р1) контроль крутящего момента особенно критичен, так как перекос при затяжке ведет к неравномерному проколу — с одной стороны иглы войдут слишком глубоко, повредив жилу, с другой — не коснутся ее вовсе.
В качестве практической иллюстрации возьмем типовую задачу: подключить дом с потребляемой мощностью 15 кВт на расстоянии 30 метров от опоры с магистральным СИП-2 4х50 мм2. Расчетный ток для однофазного ввода составит 15000 / 220 ≈ 68 ампер.
Нам подойдет модель ПРОФИ 16-35, рассчитанная на ток до 100 А, с алюминиевым корпусом (лучше отводит тепло при длительной работе). Если же дом трехфазный, то мощность делим на 380 вольт и на корень из трех (1.73), получаем 15000 / (380*1.73) ≈ 22.8 А на фазу — здесь достаточно пластиковой версии с номиналом 63 А.
Еще один важный параметр, который часто упускают из виду, — это количество циклов нагрева и охлаждения. Каждое включение мощной нагрузки вызывает расширение алюминия, а отключение — сжатие.
Пружина в конструкции ПРОФИ имеет ход до 3 миллиметров, что компенсирует эти линейные изменения для проводов длиной до 10 метров. При большей длине ответвления следует использовать дополнительную анкерную «лягушку» на стене здания, чтобы снять механические напряжения с прокалывающего узла.
Завершая разговор о практическом применении, отмечу, что современные модификации серии ПРОФИ оснащаются смотровыми окошками из прозрачного поликарбоната. Через них можно визуально убедиться, что проводник дошел до упора и изоляция пробита по всей окружности.
При отсутствии такого окошка ориентиром служит появление легкого дымка или характерного запаха озона в момент первого включения под нагрузкой — это нормальное явление, указывающее на то, что микронеровности контакта притираются под действием тока. Спустя несколько часов эксплуатации этот эффект полностью исчезает.
