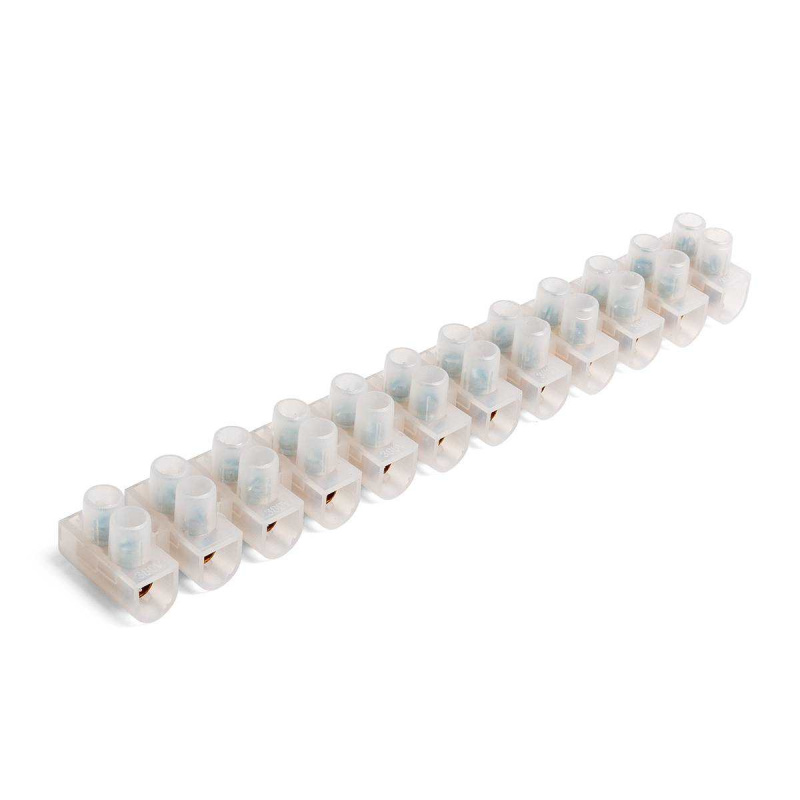

В основе его работы лежит простой, но гениальный принцип: металлический винт, вкручиваясь в корпус, прижимает оголённую жилу к токоведущей пластине, обеспечивая низкое переходное сопротивление. Сама конструкция обычно состоит из латунного или медного основания, стального винта с покрытием, предохраняющим от коррозии, и внешнего изоляционного корпуса из высококачественного термопласта. Именно полимерная оболочка не только защищает человека от поражения током, но и предотвращает случайное замыкание между соседними клеммами в условиях ограниченного пространства современных щитков.

Классификация этих изделий, как правило, строится вокруг нескольких ключевых параметров, среди которых главное место занимает номинальное сечение присоединяемого проводника. Производители выпускают линейки зажимов, рассчитанных на диапазоны от 0,5 до 10 квадратных миллиметров и даже больше, что позволяет использовать их как для тонких цепей управления, так и для силовых сборок.

По конструктивному исполнению различают проходные клеммники, позволяющие соединять провода последовательно, и ответвительные модели, предназначенные для создания ответвлений от магистральной линии без её разрыва. Существует и деление по типу ввода проводника: некоторые экземпляры оборудованы двумя винтами, где один фиксирует жилу, а другой служит для подсоединения к шине. Отдельного внимания заслуживают разновидности с защитой от самоотвинчивания, где под головкой винта установлена специальная пружинная шайба, компенсирующая температурные деформации металла и препятствующая ослаблению контакта со временем.

Нормативная база, регулирующая производство и применение данных устройств, достаточно строга и опирается на несколько основополагающих документов. В России основным ориентиром служит ГОСТ Р 52376-2005, который устанавливает требования к клеммам для медных проводников и методы испытаний на нагревостойкость и электромеханическую прочность.

Кроме того, изделия должны соответствовать стандартам МЭК, где прописаны нормы по изоляционному расстоянию, стойкости к вибрации и усилию затяжки. Заводские спецификации часто содержат указания на класс пожарной безопасности UL94, где наиболее предпочтительным считается V-0, что гарантирует самозатухание материала при возгорании. При выборе важно обращать внимание на наличие маркировки с указанием допустимого тока и напряжения, так как это гарантирует, что зажим прошёл сертификационные испытания в аккредитованной лаборатории. Нередко на корпусе также наносятся условные обозначения типа провода, к примеру, H07V-U или H05V-K, что упрощает идентификацию для электрика.

Чтобы правильно подобрать модель для конкретной задачи, необходимо отталкиваться не от цены или внешнего вида, а от условий эксплуатации и параметров питаемой сети. Первым делом оцените материал жилы: если вы имеете дело с алюминием, то потребуется специальная паста или зажим с плоской шайбой, которая распределяет давление по всей поверхности и не выдавливает мягкий металл.

Для меди, особенно многопроволочной, предпочтительны винтовые клеммы с прижимной рамкой или обоймой, которая предотвращает раздавливание отдельных тонких волокон. Обязательно сопоставьте номинальный ток, указанный на изоляторе, с реальной нагрузкой в вашей цепи, закладывая коэффициент запаса в двадцать-тридцать процентов, чтобы избежать перегрева в пиковые моменты. Длина зачищаемого конца провода обычно строго регламентируется производителем, и её нарушение часто приводит к тому, что изоляция попадает под винт, а сам контакт получается ненадёжным. Для удобства многие современные модели имеют специальное окошко в корпусе, через которое визуально контролируется глубина посадки жилы, что снижает риск ошибки при монтаже.

Принципиальные отличия между разновидностями кроются не только в габаритах, но и в форме прижимного механизма, а также в способе крепления к основанию. В одних версиях винт давит непосредственно на провод, что подходит для однопроволочных жёстких линий; в других используется промежуточная пластина, которая выполняет роль амортизатора и защищает мягкую многопроволочную жилу от деформации.

Конструктивные различия касаются и материала изолятора: дешёвый полиамид со временем может стать хрупким на морозе, тогда как поликарбонат или стеклонаполненный нейлон сохраняют свои свойства в широком диапазоне температур от -40 до +105 градусов по Цельсию. Также стоит обратить внимание на форму шлица головки винта — плоская отвёртка обеспечивает большее усилие, но крестообразная удобнее при работе в ограниченном пространстве, где невозможно приложить значительное плечо рычага. Некоторые бренды предлагают зажимы с фиксацией усилия затяжки, где момент ограничивается конструкцией самой пружины, что исключает срыв резьбы и повреждение пластикового корпуса.

Процесс пользования этим изделием требует внимательности и соблюдения определённой последовательности действий, чтобы итоговое соединение служило долгие годы. Перед началом работ необходимо снять изоляцию с конца провода строго на длину, рекомендованную в паспорте клеммы, при этом лучше использовать специальный стриппер, который не оставляет заусенцев и не царапает поверхность жилы.

Оголённую часть следует обезжирить и, если она изготовлена из алюминия, обработать кварцевазелиновой пастой, предотвращающей окисление в месте контакта с латунью. Далее жила вставляется до упора в направляющий канал корпуса, после чего винт начинают затягивать плавно, без рывков, лучше всего использовать динамометрическую отвёртку, настроенную на значение, указанное производителем. В случае многопроволочного кабеля не забывайте слегка скрутить волокна в тугую косичку, чтобы они не расходились под давлением винта и не застревали в резьбе, что может привести к ложному ощущению затяжки. После фиксации обязательно потяните провод на себя и слегка покачайте его в стороны, чтобы убедиться в отсутствии люфта, а затем проверьте визуально, не выступает ли зачищенная часть за пределы изолирующего корпуса.

Области применения ЗВИ охватывают практически все сферы электрики, где требуется разборное соединение, но особенно востребованы они в бытовых распределительных щитках и этажных шкафах. При монтаже освещения эти зажимы незаменимы для соединения многожильных проводов от светильников с питающими линиями, особенно при использовании современных светодиодных драйверов, где важно исключить нагрев.

В системах автоматизации и управления они используются для подключения датчиков, концевиков и маломощных исполнительных механизмов, где надёжность контакта напрямую влияет на корректность работы всей логики. Промышленное оборудование, особенно с высокой вибрацией, требует специальных винтовых клемм с фиксацией на винт через плоскую шайбу, компенсирующую колебательные нагрузки, которые возникают при работе прессов или вентиляторов. Многие электрики предпочитают их традиционным пружинным зажимам Wago именно в силовых цепях, так как винтовой метод позволяет передавать больший крутящий момент и обеспечивает более плотное прилегание поверхностей для токов от 16 до 63 ампер.

Особый интерес представляет использование этих зажимов при переходе от старых алюминиевых кабелей к новым медным разводкам, где необходимо минимизировать переходное сопротивление в соединительных коробках. В этом случае выбираются биметаллические переходники, фактически являющиеся разновидностью винтового зажима, которые специально разработаны для обеспечения гальванической совместимости разнородных материалов.

Для наружного монтажа и в помещениях с высокой влажностью предпочтительны экземпляры с повышенной степенью защиты IP20 и выше, где корпус снабжён дополнительным уплотнением вокруг ввода проводов, препятствующим попаданию конденсата на металлические части. В телекоммуникационных стойках и серверных, где плотность монтажа чрезвычайно высока, используются миниатюрные версии с шагом выводов 5 или 7 миллиметров, позволяющие разместить большое количество соединений на ограниченной площади. Проектировщики также часто обращаются к ним при создании временных схем и испытательных стендов, где возможность быстро поменять подключение без пайки существенно ускоряет процесс поиска неисправностей. Даже в автомобильной проводке, несмотря на обилие разъёмов, можно встретить винтовые клеммы в блоках предохранителей и реле, где вибрация не критична благодаря амортизирующим свойствам изоляционных материалов.
