Винтовой концевой изолированный зажим, известный под аббревиатурой КЗВИ, создан для того, чтобы свести эти риски к минимуму, обеспечивая надежный и безопасный контакт в самых разных условиях эксплуатации.

По своей сути КЗВИ представляет собой модификацию классического винтового зажима, но с важным конструктивным отличием: он разделен пополам и предназначен исключительно для концевой заделки провода, а не для продольного соединения. Такое решение позволило почти вдвое уменьшить объем готового стыка, что критически важно при монтаже в тесных распределительных коробках, кабельных каналах или внутри щитового оборудования.

Изделие состоит из прочного диэлектрического корпуса, отлитого из поликарбоната, внутри которого размещена латунная контактная группа с винтовым зажимом. Материал корпуса выдерживает температуры от -25 до +85 градусов Цельсия и обеспечивает степень защиты IP20, достаточную для большинства внутренних электромонтажных работ.

Принцип работы этого устройства предельно прост, но именно эта простота и обеспечивает его высокую надежность. Зачищенный конец проводника вставляется в отверстие корпуса до упора, после чего монтажник затягивает винт, который прижимает жилу к латунной токоведущей шине.

В отличие от пружинных клемм, винтовой механизм создает постоянное, регулируемое усилие сжатия, которое не ослабевает со временем и устойчиво к вибрациям. Важно помнить, что согласно требованиям ГОСТ 10434-82, для проводников сечением менее 1,5 квадратных миллиметров прямое применение винтового зажима не допускается, так как острие винта может провернуть и повредить тонкую жилу. В таких случаях настоятельно рекомендуется использовать специальные втулочные наконечники, которые обжимаются на конце кабеля и уже потом фиксируются винтом.

Классификация этих зажимов строится вокруг нескольких ключевых параметров, и понимание этих градаций поможет вам сделать осознанный выбор. Основным разделителем служит номинальное сечение подключаемых проводников: в продаже можно встретить модели, рассчитанные на жилы от 1,5 до 25 квадратных миллиметров.

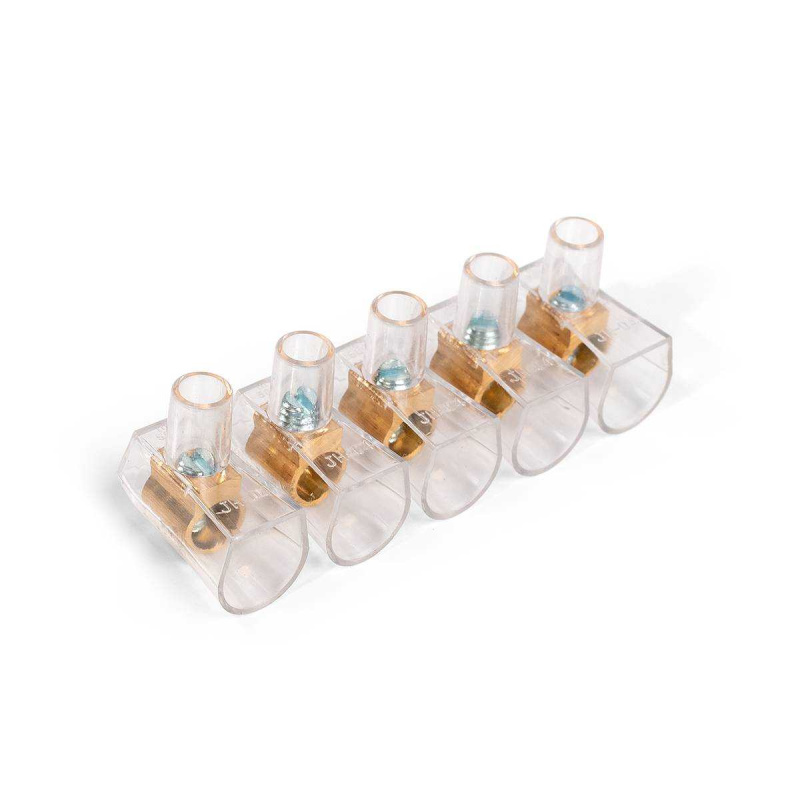

Наиболее ходовыми являются версии на 2,5; 4; 6; 10 и 16 мм². Следующий важный критерий — количество полюсов в одном корпусе. Выпускаются однополюсные исполнения, где каждый зажим представляет собой отдельное изолированное изделие, а также многополюсные блоки, объединяющие в одном корпусе 5 или 10 независимых контактов. Многополюсные колодки особенно удобны при коммутации большого числа цепей, например, в этажных щитках или системах автоматики.

Разновидности КЗВИ различаются не только размером, но и конструктивными нюансами, которые напрямую влияют на удобство монтажа. Обратите внимание на форму и профиль винта: большинство современных изделий оснащаются винтами с крестообразным шлицем PH, что позволяет использовать обычную отвертку и развивать необходимый момент затяжки.

У разных производителей этот параметр может варьироваться. К примеру, для зажима на 4 мм² типовое значение момента затяжки составляет около 0,8 Нм, а для моделей на 6 мм² этот показатель может достигать 2,0 Нм. Корпус может быть как непрозрачным, так и прозрачным, что дает визуальный контроль глубины ввода проводника. Латунные контактные группы, как правило, покрываются защитным антикоррозийным слоем, что особенно актуально при работе с алюминиевыми проводами, склонными к окислению.

Как же правильно подобрать модель под конкретную задачу? Начинать следует с анализа сечения и типа жилы.

Для жесткого одножильного медного или алюминиевого провода подойдет стандартный зажим соответствующего номинала. Если же вы имеете дело с гибким многожильным кабелем класса гибкости 3, 4, 5 или 6, то без использования специальных наконечников не обойтись. Винт просто раздавит тонкие проволочки, нарушив целостность контакта. Поэтому, выбирая КЗВИ для гибких проводников, сразу предусмотрите приобретение соответствующих втулочных наконечников и обжимного инструмента. Далее обратите внимание на рабочее напряжение: подавляющее большинство зажимов рассчитано на цепи до 450 В переменного тока и 500 В напряжения изоляции. Этого с запасом хватает для бытовых и промышленных сетей 220/380 В.

Области применения КЗВИ охватывают практически все сферы, где требуется надежное оконцевание проводов. В быту это монтаж распределительных коробок, подключение осветительных приборов, розеток и выключателей.

В профессиональной сфере их активно используют для сборки электрических шкафов, панелей управления, систем автоматики и диспетчеризации. Специфика винтового соединения делает эти зажимы незаменимыми там, где присутствует вибрация, — например, на подвижных механизмах, в лифтовом хозяйстве или на транспорте. Кроме того, КЗВИ часто применяют для временного оконцевания кабелей с целью изоляции свободных концов, чтобы предотвратить случайные замыкания на корпус оборудования.

Пользоваться этими зажимами довольно просто, но есть несколько технических тонкостей, которые превращают рядовую операцию в качественное соединение. Прежде всего, необходимо правильно зачистить изоляцию: длина оголенного участка должна точно соответствовать глубине зажима, указанной в документации к изделию.

Слишком короткий конец не обеспечит должной площади контакта, а слишком длинный — оставит неизолированный участок провода, что опасно. После вставки проводника закручивайте винт плавно, без рывков, чувствуя усилие. Не стоит прилагать избыточную силу, чтобы не сорвать резьбу и не повредить жилу, но и недотяжка приведет к нагреву стыка. Хорошим тоном считается после затяжки слегка дернуть за провод, чтобы убедиться в его надежной фиксации. Кстати, в этом заключается еще одно преимущество винтовой конструкции: соединение всегда можно разобрать, перекоммутировать или заменить провод без повреждения самого зажима.

Сравнивая КЗВИ с другими типами соединений, стоит отметить его главный козырь — универсальность и ремонтопригодность. В отличие от сварки или пайки, здесь не нужен дорогой инструмент и особые навыки.

В отличие от пружинных клемм, винтовой зажим позволяет работать с любым сечением в своем диапазоне и обеспечивает более жесткую, механически прочную фиксацию. Однако у этой медали есть и обратная сторона: необходимость периодической проверки и подтяжки контактов, особенно в условиях циклических температурных нагрузок, когда металл может «дышать». Тем не менее, для подавляющего большинства стационарных установок это не является критичным.

Промышленность выпускает огромное количество вариаций этих зажимов, и здесь важно понимать маркировку. Например, обозначение КЗВИ-4 говорит о максимальном сечении подключаемого провода в 4 мм².

Дополнительные индексы, такие как (5x1) или (10x1), указывают на количество полюсов в колодке и их конфигурацию. Производители вроде IEK, REXANT или КВТ предлагают свои линейки, которые могут незначительно отличаться по габаритам, цвету корпуса и материалу винтов. Но ключевые электрические параметры — напряжение, ток и сечение — остаются стандартизированными. Например, зажим на 6 мм² от IEK рассчитан на длительный ток до 40 А, а его аналог на 10 мм² — уже до 57 А. Зная эти цифры, вы без труда подберете изделие под мощность своей нагрузки.

Наконец, стоит упомянуть о важном нюансе при работе с алюминиевыми проводниками. Из-за текучести и окисления алюминия винтовой контакт со временем может ослабнуть.

Поэтому специалисты рекомендуют либо использовать специальные контактные пасты, либо периодически (раз в год-два) проводить ревизию и подтягивать винтовые соединения в ответственных узлах. Сам корпус из поликарбоната не поддерживает горение и обеспечивает надежную изоляцию контактных групп друг от друга и от заземленных частей электроустановки, что соответствует современным требованиям пожарной безопасности.

Подводя практический итог, можно сказать, что винтовой концевой изолированный зажим — это проверенный временем и технологиями инструмент для создания электрических цепей. Он не требует специального обучения, доступен по цене и представлен в широчайшем ассортименте на любой вкус и бюджет.

Главное при выборе — точно знать сечение и тип жилы, условия эксплуатации и требуемое количество коммутируемых цепей. А правильный монтаж с соблюдением момента затяжки и использованием наконечников для многожильных проводов гарантирует, что это соединение прослужит столько же, сколько и сам кабель, не доставляя хлопот и обеспечивая бесперебойную работу всей системы.
