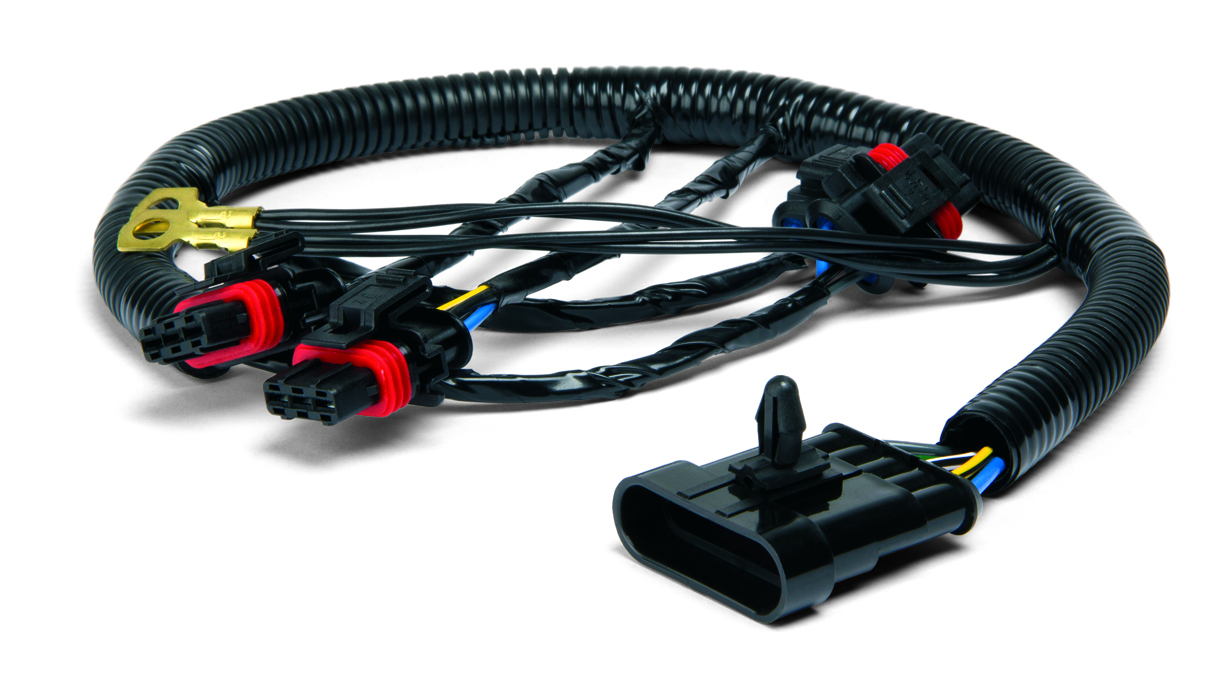

Жгуты проводов для автомобиля с разъемами - стандарты, разновидности
Автомобильные жгуты представляют собой сложные системы соединений, объединяющие десятки проводов в единую конструкцию. Они обеспечивают передачу сигналов и питания между электронными блоками, датчиками и исполнительными устройствами. Современные машины содержат до 5 км кабелей, организованных в жгуты для удобства монтажа и защиты от повреждений.
Автомобильные жгуты представляют собой сложные системы соединений, объединяющие десятки проводов в единую конструкцию. Они обеспечивают передачу сигналов и питания между электронными блоками, датчиками и исполнительными устройствами. Современные машины содержат до 5 км кабелей, организованных в жгуты для удобства монтажа и защиты от повреждений.
Основным стандартом, регламентирующим конструкцию таких сборок, является ISO 6722. Он определяет требования к маркировке, сечению жил, температурной стойкости изоляции. Для большинства цепей применяют медные провода с поливинилхлоридным или полиолефиновым покрытием, выдерживающим нагрев до 105°C. В моторном отсеке используют термостойкие варианты с кремнийорганической изоляцией, работающие при 150-200°C.
Сечение жил выбирают исходя из тока нагрузки. Силовые цепи стартера выполняют проводом 16-25 мм², цепи зажигания – 0,75-1,5 мм², а сигнальные линии – 0,22-0,35 мм². Сопротивление изоляции между жилами должно превышать 20 МОм при испытании напряжением 500 В.
Разъемы для жгутов стандартизированы по DIN 72585 и USCAR-2. Наиболее распространены корпусы из термостойкого пластика с позолоченными или оловянными контактами. Количество выводов варьируется от 2 до 48, а допустимый ток достигает 40 А для силовых версий. Влагозащищенные исполнения соответствуют степени IP67.
Для соединения проводов в жгутах применяют три технологии. Обжимные гильзы обеспечивают контактное сопротивление менее 0,5 мОм при использовании инструмента с усилием 8-12 кН. Паяные соединения требуют нагрева до 300°C и последующей изоляции термоусадкой. Ультразвуковая сварка создает неразъемные узлы с прочностью на разрыв от 80 Н.
При монтаже жгут фиксируют пластиковыми хомутами через каждые 150-200 мм. В зонах вибрации используют демпфирующие прокладки из вспененного каучука. Радиус изгиба должен превышать 6 диаметров жгута для предотвращения повреждений. В местах пересечения с металлическими кромками обязательна установка защитных гофр.
Цветовая маркировка жил соответствует DIN 47100. Черный цвет указывает на массу, красный – на питание, синий – на сигнальные цепи. Дополнительные идентификаторы наносят в виде полос или цифровой печати с шагом 50 мм.
Для ремонта поврежденных участков используют комплекты с термоактивируемой клейкой лентой. Температура ее полимеризации составляет 120°C, а адгезия к изоляции достигает 3 Н/мм. При замене разъемов применяют специальные съемники контактов, предотвращающие деформацию фиксаторов.
Контроль качества собранных жгутов включает проверку целостности изоляции мегомметром, тестирование контактов миллиомметром и проверку схемы подключения тестером цепей. Допустимое переходное сопротивление в разъеме не должно превышать 10 мОм.
В условиях высоких температур рекомендуют применять жгуты с арамидной оплеткой, выдерживающей кратковременный нагрев до 400°C. Для подвижных соединений подходят кабели в силиконовой изоляции с ресурсом на изгиб более 50 000 циклов.
При самостоятельной сборке стоит учитывать, что максимальная длина ответвления от основного жгута не должна превышать 100 мм. Все точки соединений необходимо располагать в доступных местах для последующего обслуживания.
Современные системы диагностики позволяют тестировать жгуты без демонтажа, используя рефлектометры. Они выявляют обрывы и короткие замыкания с точностью до 10 см по длине кабеля.
Для защиты от электромагнитных помех применяют экранированные версии с оплеткой из луженой меди. Сопротивление экрана должно быть не более 50 мОм/м при измерении по методу MIL-STD-1344.
В гибридных автомобилях используют оранжевые жгуты высокого напряжения с двойной изоляцией. Они соответствуют стандарту ISO 19642 и выдерживают испытательное напряжение 2500 В.
При выборе готовых решений стоит обращать внимание на наличие сертификатов соответствия OEM-стандартам. Качественные изделия имеют маркировку производителя и дату выпуска на каждом жгуте.
Для работы в агрессивных средах выпускают варианты с фторполимерной изоляцией, стойкой к маслам и топливу. Их диэлектрическая прочность превышает 25 кВ/мм, а срок службы в подкапотном пространстве достигает 15 лет.
Модульная конструкция современных жгутов позволяет заменять отдельные секции без демонтажа всей системы. Это сокращает время ремонта и снижает риск повреждения соседних узлов.
При проектировании новых компоновок учитывают минимальный зазор 5 мм между жгутом и подвижными частями автомобиля. В зонах трения обязательна установка дополнительных защитных кожухов.
Срок службы качественного жгута в стандартных условиях превышает 10 лет. Основными причинами выхода из строя становятся механические повреждения и перегрев из-за неправильного монтажа.
Для тяжелых условий эксплуатации выпускают армированные стальной проволокой версии. Они сохраняют целостность при растягивающей нагрузке до 500 Н и вибрации с ускорением 30 g.
Современные тенденции включают переход на алюминиевые жилы в неответственных цепях. Их сечение на 30% больше медных аналогов при равной проводимости, но масса снижается на 50%.
При замене отдельных проводов в жгуте необходимо подбирать аналог с идентичными параметрами. Использование жил с меньшим сечением приводит к перегреву и повышению риска возгорания.
Для диагностики контактов в разъемах применяют микроскопы с увеличением 20-50х. Они позволяют выявить окисление, коррозию и деформацию контактных поверхностей без разборки соединения.
Временные ремонтные соединения выполняют с помощью клеммных колодок с усилием зажима не менее 15 Н. Постоянная фиксация требует применения обжимных гильз с последующей герметизацией.
Специализированный инструмент для работы с жгутами включает стрипперы с регулируемой глубиной реза, кримперы для контактов разных типов и термофены для усадки изоляции.
При параллельной прокладке нескольких жгутов выдерживают расстояние 10-15 мм для обеспечения теплоотвода. В жарких зонах дополнительно устанавливают тепловые экраны из алюминиевой фольги.
Качественные изделия проходят испытания на стойкость к солевому туману в течение 500 часов по стандарту ASTM B117. Это гарантирует надежную работу в зимних условиях с реагентами.
Для маркировки ответственных цепей применяют самоламинирующиеся бирки с термотрансферной печатью. Их стойкость к истиранию превышает 1000 циклов при испытании по методу ISO 6722.
В зонах повышенной пожарной опасности используют кабели с низким дымовыделением, соответствующие стандарту IEC 60754-1. Их изоляция не поддерживает горение и выделяет минимум токсичных газов.
При монтаже в труднодоступных местах применяют жгуты с предустановленными разъемами. Их длина рассчитывается с точностью ±2 мм для исключения натяжения в собранном состоянии.
Для защиты от вибрационных нагрузок в точках крепления устанавливают демпферы из EPDM-резины. Они снижают передачу колебаний на 70% и увеличивают ресурс соединений.
Современные материалы изоляции обладают стойкостью к УФ-излучению, что позволяет прокладывать жгуты в открытых зонах кузова без дополнительной защиты.
При замене устаревших конструкций учитывают современные требования к электромагнитной совместимости. Новые версии содержат дополнительные экраны и фильтрующие элементы.
Для массового производства используют автоматизированные линии резки и маркировки проводов. Они обеспечивают точность длины ±0,5 мм и скорость обработки до 2000 жил в час.
Временные соединения при диагностике выполняют с помощью щупов с усилием вставки 2-5 Н. Это предотвращает повреждение контактных групп разъема при многократном подключении.
Срок сохранения параметров неиспользованных жгутов в оригинальной упаковке составляет 5 лет. После вскрытия рекомендуется монтаж в течение 6 месяцев для предотвращения окисления контактов.
Гибкие версии для дверей и сидений содержат жилы с многопроволочной скруткой класса 5 или 6 по IEC 60228. Они выдерживают более 100 000 циклов изгиба без ухудшения характеристик.
При проектировании новых моделей применяют 3D-моделирование трасс прокладки. Это позволяет оптимизировать длину и исключить пересечения с другими системами автомобиля.
Для высоковольтных систем электромобилей используют разъемы с механической блокировкой и визуальной индикацией отключения. Их контакты рассчитаны на 600 В и токи до 250 А.
При обслуживании жгутов запрещается использовать абразивные материалы для очистки контактов. Специалисты применяют спиртовые растворы и безворсовые салфетки для деликатной обработки.
Современные системы крепления включают пластиковые клипсы с фиксацией "click". Они обеспечивают надежное удержание при вибрации и позволяют демонтировать жгут без инструмента.
Для цепей датчиков применяют витые пары с шагом скрутки 25-50 мм. Это снижает влияние электромагнитных помех на точность измерений в 3-5 раз.
Термоусадка для ремонта должна иметь коэффициент усадки 2:1 или 3:1. Ее выбирают с запасом по диаметру 20% для плотного облегания после нагрева до 120-150°C.
