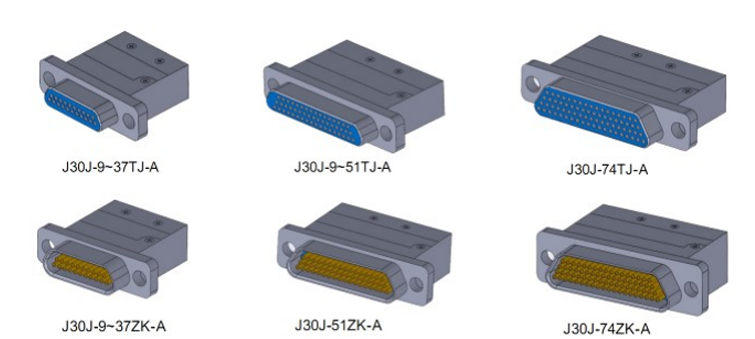

Описание
Соответствует стандарту GJB2446A (эквивалентно MIL-C-83513)
Контактный штырь: скрученная конструкция
Высокоплотный контакт, шаг 1,27 мм
Металлический экран корпуса, эквивалент серии MDM
Доступны 11 спецификаций с количеством контактов от 9 до 144
Изменения могут касаться расположения отверстий в печатной плате в соответствии с корпоративными стандартами:
- J30J серия стандартных продуктов: Q/21E0.204.118JT
- J30JM серия резиновых уплотнений: Q/21E1618
- J30J серия стеклянных уплотнений: Q/21E1001
Область применения
Продукт обладает преимуществами высокой плотности, легкости и миниатюризации, что обеспечивает надежное соединение электрической цепи между кабелем и кабелем, кабелем и печатной платой, а также между двумя печатными платами.
Продукт устойчив к сильной вибрации, ударам и другим неблагоприятным условиям окружающей среды, что делает его особенно подходящим для использования в космосе и в оборудовании, где важен минимальный вес.
Технические характеристики
| Параметр | Значение |
|---|---|
| Температурный диапазон | -55°C ~ +125°C |
| Номинальный ток | 3 А |
| Сопротивление контакта | ≤ 10 мОм |
| Изоляционное сопротивление |
Нормальная температура: ≥ 5000 МОм Влажная температура: ≥ 100 МОм |
| Напряжение пробоя | 800 В |
| Вибрация | Частота 10 ~ 2000 Гц, ускорение 196 м/с² |
| Ударная нагрузка | Ускорение 735 м/с² |
| Ускорение | 735 м/с² |
| Ресурс | 500 циклов |
| Индекс утечки воздуха |
Только для серии J30J (при одном атмосферном давлении): J30JM серия: 5×10-2 Па см3/с J30JMD1 серия: 1×10-3 Па см3/с |
| Рекомендованный момент затяжки винтов |
0,15 ~ 0,2 Нм для 9 ~ 100 контактов 0,2 ~ 0,3 Нм для 144 контактов |
| Устойчивость к соляному туману | 96 часов |
